تفاصيل المنتج:
|
| نطاق التردد: | 0.01 ~ 100 هرتز (قابل للتوسيع) | السكتة الدماغية: | 400 مم (اختياري 100 مم ~ 2 م) |
|---|---|---|---|
| أقصى تسارع: | 20 م/ث2 (قابلة للتمديد) | درجة التشويه: | <5٪ |
| إبراز: | نظام معايرة الاهتزاز منخفض التردد,نظام معايرة الاهتزاز التردد المنخفض,Vibration Calibration System Low frequency |
||

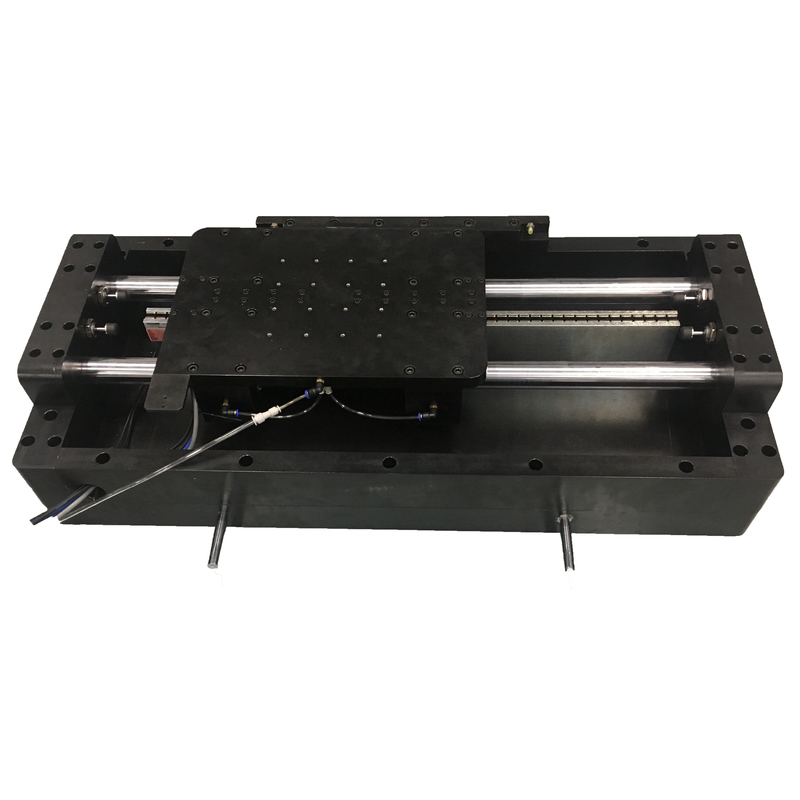

HG-5031L- نظام معايرة الاهتزاز منخفض التردد
نظام معايرة الاهتزاز منخفض التردد يستخدم تقنية ترميز فوتو كهربائية فريدة للتحكم وتوليد إشارات الاهتزاز منخفض التردد.والتي يمكن أن تكمل معايرة طريقة المقارنة من أجهزة الاستشعار منخفضة التردد بدقة عالية وكفاءة عاليةيمكن استخدام جهاز التداخل الليزر أيضًا للتعديل المطلق لأجهزة الاستشعار منخفضة التردد. يمكن أن يولد نظام معايرة الاهتزاز منخفض التردد أيضًا إشارات الانحراف الديناميكية.ويمكن توسيع واجهة قياس الانحراف من التداخل بالليزر لتحقيق معايرة الانحراف الديناميكية.
المؤشر الفني المحدد
| جهاز معايرة الاهتزاز منخفض التردد (جزء من طاولة الهز) | ||
| قوة الإثارة الجوفية المسجلة | 200N | |
| نطاق التردد | 0.01~100 هرتز (يمكن توسيعه) | |
| خطأ في إشارة التردد | يجب أن لا يزيد خطأ قيمة الإشارة عن 0.25% من المقياس الكامل | |
| نسبة الإشارة إلى الضوضاء | يجب أن تكون نسبة إشارة تسارع طاولة الاهتزاز إلى الضوضاء أكبر من 60 ديسيبل | |
| رحلة عمل (مدى قياس الانحناء) | 400 ملم ((المدى القابل للتوسع 100 ملم ≈ 2 م) | |
| نطاق النقل | 1 ميكرومتر 400 ميكرومتر ((يمكن توسيعه إلى 2 م) | |
| السرعة الاسمية | 1.2 متر/ثانية | |
| الحد الأقصى للتسارع @ 1 هرتز | لا يقل عن 0.5 غرام | |
| نطاق التسارع | (10- 420 متر/ثانية2 | |
| الكتلة القصوى لمستشعر الحمل | > 10 كجم | |
| حجم الطاولة | > 240mm × 240mm | |
| الكتلة المكافئة للأجزاء المتحركة | 8 كجم | |
| مسدس طاولة | M5 ((يمكن تخصيصها وفقًا لمتطلبات) | |
| الأبعاد الإجمالية L × W × H | حوالي 1200 ملم × 300 ملم × 300 ملم | |
| وزن المنصة | حوالي 90 كجم | |
| ضغط إمدادات الغاز | 0.4 ∙0.6MPa | |
| الحد الأقصى لتدفق الغاز | 10L/min | |
| تشويه شكل الموجة | في نطاق استجابة التردد العامل، فإن تشويه شكل موجة تسارع المركز للميزا لا يزيد عن 5٪ | |
| نسبة الاهتزاز الجانبي | في نطاق استجابة تردد العمللا يتجاوز حجم تسارع الاهتزاز العرضي لمركز الماسة 5٪ من حجم تسارع الاهتزاز في اتجاه الاهتزاز الرئيسي.. | |
| الاستقرار | تذبذب جدول الاهتزاز بشكل مستمر عند نقطة التردد المرجعية 16 هرتز مع أقصى نطاق تسارع لمدة 20 دقيقة. في أي فترة 2 دقيقة،الحد الأقصى للتغير في التردد لا يزيد عن 0.3 ٪ ، والتحول الأقصى في نطاق التسارع لا يزيد عن 0.5 ٪. | |
| مستشعر التسارع القياسي | ||
| الحساسية | لا تقل عن 1000mV/g | |
| نطاق استجابة التردد | DC-200Hz (± 5٪) | |
| نطاق القياس | 2 غرام | |
| القرار | أقل من 10 μg | |
| غير خطية | 0.1% FS | |
| ويمكن أيضاً استخدام مكشف كهربائي ضوئي تحت 10 هرتز، وضوح | لا تزيد عن 10 نانومترات | |
| نظام التحكم في الاهتزاز وبرامج معايرة التحكم | ||
| القنوات | ≥4 قنوات، كل قناة تستخدم A/D مستقلة | |
| الرقم | 24 بت | |
| معدل أخذ العينات | كل قناة أكبر من 20k | |
| واجهة ليزر التداخل | واجهة تفاعل ليزر قابلة للتوسع مع وظيفة الانحراف | |
| يتم تشغيل جميع الأجهزة بواسطة البرمجيات، ويتم التحكم في اختبار جميع معايير النظام الكامل بواسطة البرنامج. | ||
| يمكن أن يؤدي الصين الخطوة والصين مسح، ومعايرة تردد النطاق، ومعايرة تردد المرحلة ومعايرة خطية النطاق من جهاز الاستشعار المقاس | ||
| يمكن حساب خطية التردد ، خطأ تردد التردد وخطأ المرحلة للمستشعر | ||
| تقرير الاختبار المحدد من قبل المستخدم، ويمكن عرض جميع معايير الاختبار ونتائج الحسابات في التقرير | ||
| متطلبات بيئة عمل النظام | ||
| درجة حرارة البيئة | 5 درجة مئوية+35 درجة مئوية | |
| الرطوبة النسبية | 10% إلى 85% | |
| إمدادات الطاقة | 220V±10V AC،50Hz±1Hz،3.5كيلوواط | |
| الحاجة إلى الهواء المضغوط | لا يزيد عن 0.6Mpa | |
| مقاومة الأرض في المختبر ((Ω) | ≤4 | |
نظام معايرة الاهتزاز منخفض التردد
| لا.. | اسم الجزء | المؤشر الفني الرئيسي | كمية |
| 1 |
المزلق القياسي منخفض التردد ومراقب منخفض التردد IM-LF01 |
تلبية JJG 298-2005 قواعد التحقق من جدول الاهتزازات القياسية للترددات المتوسطة (الطريقة المقارنة) 1نطاق التردد: 0.1Hz ~ 100Hz 2نطاق التسارع: ≥20m/s2 3، الحمل الأقصى للجدول التقلبي القياسي: ≥10Kg ؛ 4درجة التشوه: ≤ 5% 5نسبة الحركة الجانبية: ≤10% 6استقرار التسارع: 0.1% ، استقرار التردد: 0.1% |
1 |
| 2 |
مستشعر التسارع القياسي MSV-3001 |
1الحساسية: 1000mV/g 2نطاق التردد: 0.1Hz~200Hz |
1 |
| 3 |
نظام التحكم في الاهتزازات (بما في ذلك البرمجيات) NIM-DA01 |
1عدد قنوات الاستحواذ: ≥2 2، بتات AD: 24 بت 3معدل أخذ العينات: ≥50 كيلو هرتز 4نطاق قياس الجهد: ± 5 فولت. 5خطأ قياس التوتر: أفضل من 0.2% 6خطأ قياس نسبة الجهد: أفضل من 0.1% 7، بما في ذلك وضعين للتعديل التلقائي واليدوي 8، يمكن أن تولد تقارير تلقائيًا. |
1 |
| 4 |
مكبر تكييف YMC-8102 |
1 قناة شحن /IEPE/TEDS ، دعم تشغيل جهاز الاستشعار لتضخيم إشارة الشحن وتكييفها ، جهاز الاستشعار IEPE مصدر طاقة تيار ثابت وتكييف الإشارة ، تكييف إشارة جهاز الاستشعار TEDS ؛دمج قنوات الدعم، واجهة RS-232 واتصالات الكمبيوتر الشخصي ، يمكن أن تكون متعددة في سلسلة من الأحداث ، شهادة CE ؛ | مجموعة واحدة |
| 5 | نظام ضاغط الهواء | إمدادات الهواء المضغوط | مجموعة واحدة |
| 6 | الحاسوب | معالج i7 ، ذاكرة 8G ، قرص صلب 1T ، بما في ذلك منافذ USB متعددة ومنافذ PCI ، منفذين للشبكة بما في ذلك محرك الأقراص البصرية | مجموعة واحدة |
| 7 | المقاييس | شحنة القياس الأولى | 1 |
الخصائص
مولد اهتزازات منخفضة التردد الفريد لحركة الطائرة
وظيفة التحكم الصفري الدقيقة والفعالة
جدول عمل كبير
التنقلات بغض النظر عن الجاذبية
ويمكن أيضًا معايرة الانحناء
نظام تحليل إشارة ديناميكية متعدد القنوات ذو 24 بت بدقة عالية
يمكن معايرة أجهزة استشعار متعددة في وقت واحد
يستخدم تقنية التحكم الرقمية الفريدة
المؤشر الفني الرئيسي
نطاق التردد: 0.01 ~ 100 هرتز (يمكن توسيعه)
السباق: 400 ملم (اختياري 100 ملم ~ 2 م)
تسارع أقصى: 20 متر/ثانية (يمكن التمدد)
درجة التشوه: < 5%
نسبة الحركة الجانبية: < 10%
الحمولة: > 10 كجم
عدم اليقين في القياس: 2% (k=2)
