تفاصيل المنتج:
|
| إمدادات الطاقة: | تيار متردد 200 - 240 فولت 50 / 60 هرتز | التيار المغناطيسي: | 8A (8A * 400T = 3200AT) |
|---|---|---|---|
| المجال المغناطيسي المركزي: | ما يصل إلى 110 جرام | demagnetization الحالي: | 8-0A |
| حجم الملف: | Φ 300 مم، 400 دورة في المجموع | معدل التحميل المؤقت: | > 30% |
| إبراز: | مفتوح مغلق كشف عيب الملف المغناطيسي,كاشف عيب في الملف المغناطيسي 300 ملم,كاشف عيوب الملف المغناطيسي,300mm Magnetic Coil Flaw Detector,NDT Magnetic Coil Flaw Detector |
||

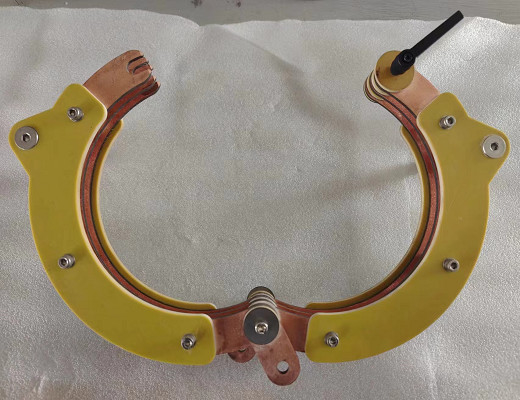

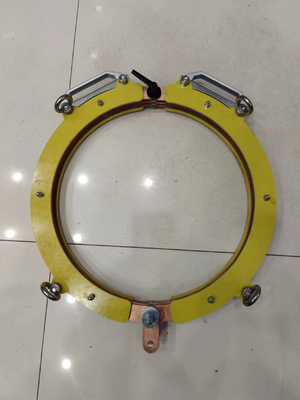

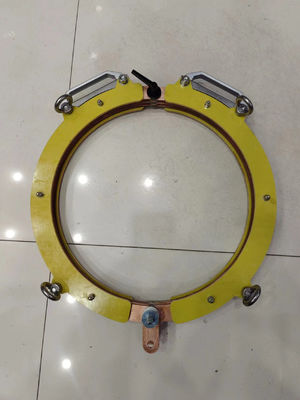

HCDX-C300S كاشف عيوب الملف المغناطيسي من نوع 300 ملم مفتوحة قريبة
جهاز الكشف عن العيوب المغناطيسية للجزيئات من النوع المفتوح المغلق يجعل من السهل على قطعة العمل دخول الملف.
المعلم الرئيسي
| التيار المدخل |
8a ، المحددة وفقًا للقيم المحددة للمغناطيسية وإزالة المغناطيسية ، يبلغ تيار الاستعداد 0.5A ؛ |
| إمدادات الطاقة | |
| التيار المغناطيسي | |
| المجال المغناطيسي المركزي | ما يصل إلى 110 جرام |
| تيار إزالة المغناطيسية | 8-0A; |
| حجم الملف |
Φ300 ملم، 400 دورة في المجموع. |
| معدل الحمل المؤقت |
إدخال الوظيفة
1المغناطيسية - تشغيل المجال الكهرومغناطيسي لمغناطيسية قطعة العمل ؛
2، إزالة المغناطيسية - مجال إزالة المغناطيسية يبدأ إزالة المغناطيسية من القطعة المعدة ؛
3إنذار الحرارة الزائدة - الملف لديه جهاز استشعار حرارة مدمج لدرجة 75 درجة مئوية. عندما تتجاوز درجة الحرارة المحددة ، فإنه يدخل حالة الحماية.
III التثبيت والتشغيل
التثبيت:
1يجب تثبيت المعدات في بيئة جافة خالية من الغبار المعدني والغازات المآكلة والمواد القابلة للاشتعال والمتفجرات.
2يجب ألا تكون درجة حرارة الوسط المحيط أقل من - 10 درجة مئوية ولا تزيد عن + 40 درجة مئوية.
3الرطوبة النسبية في الهواء يجب ألا تزيد عن 85%
4يجب توصيل الاتصال بالأنابيب والأسلاك بين معدات التثبيت وكل منشأة مساعدة وفقًا لعلامة الإشارة وقاعدة الشاشة.
5إمدادات الطاقة (إمدادات الطاقة، مصدر الهواء، الخ، وفقا لبيئة تركيب المعدات وظروف التشغيل) ، ويتم تأسيس غلاف المعدات بشكل موثوق به.
التشغيل:
1بعد تثبيت المعدات في مكانها ، تحقق أولاً مما إذا كانت جميع أسلاك الاتصال ومسامير التثبيت فضفاضة وتسقط ؛
2. استخدام الأدوات لقياس ما إذا كان الجهد في الطرف العلوي من المفتاح الرئيسي للآلة تلبي متطلبات بيئة تركيب المعدات وظروف التشغيل ؛
3تحقق من كل عمل وظيفي، اضغط يدويًا أو قم بتبديل كل مفتاح وظيفي، ويتم تنفيذ كل عمل وظيفي للمعدات وفقًا لذلك.
4فحص تأثير إزالة المغناطيسية: تحقق مما إذا كانت المغناطيسية المتبقية بعد إزالة المغناطيسية تلبي المتطلبات.
5بعد اجتياز عملية التشغيل والتفتيش، يمكن وضع المعدات في الإنتاج.
IV الصيانة الروتينية
بعد استخدام المعدات، يجب إجراء العمليات التالية:
1أطفئ مفتاح الطاقة وقطع إمدادات الطاقة للمعدات
2أقطع المفتاح الرئيسي لمصدر الطاقة الخارجي
3. تنظيف بقعة الزيت على سطح الملفات والحفاظ على المعدات كلها نظيفة
4- تحقق من خط اتصال الدوائر والكابلات والمساندات من أجل الضعف والشيخوخة خلال شهر واحد.
5تحقق من أن تركيز الترتيب المغناطيسي يلبي المعيار كل يوم
6يجب استخدام غسيل محايد لتنظيف بقعة الزيت على سطح المعدات.
7إذا كانت القذيفة تالفة، فإنه من المحظور الاستمرار في استخدامها.
6مبدأ الكشف عن العيوب
مبادئ الكهرومغناطيسية
يشكل التيار المغناطيسي حقلًا كهرومغناطيسيًا من خلال سطح قطعة العمل المغناطيسية الحديدية (AC ونصف الموجة DC لها تأثير الجلد).وجود العيوب سيقطع خط القوة المغناطيسي، تشكل مجال مغناطيسي تسرب وتمتص الجسيمات المغناطيسية. الجسيمات المغناطيسية تتراكم لتشكيل علامات مغناطيسية.يمكن الحكم على وجود العيوب من خلال مراقبة العلامات المغناطيسية (العلامات المغناطيسية هي في الواقع العيوب المكبرة).
طريقة المغناطيسية الطولية
وهذا هو، باستخدام طريقة الملف، وقطعة العمل هو الخيوط في الملف أو وضعت بين نير مغناطيسي يتكون من اثنين من الملفات. عندما يتم تطبيق التيار على الملفات،يتم إنشاء المجال المغناطيسي الطولي في الملف ويمر على طول المحور الطويل للقطعة للعمل للتحقق من الشق المحيطي.
