تفاصيل المنتج:
|
| عرض النبض: | 30 ～ 600ns مع 1.0ns 10.0ns لكل خطوة | Bandwidth: | 0.5～20.8MHz |
|---|---|---|---|
| نطاق الكسب: | 0 ～ 55dB مع 1.0db 10.0db لكل خطوة | منقي: | منخفض / متوسط / مرتفع |
| إبراز: | نظام تصوير بالموجات فوق الصوتية ثلاثية الأبعاد,نظام التصوير بالموجات فوق الصوتية,نظام التصوير بالموجات فوق الصوتية في الوقت الحقيقي,Phased Array Ultrasonic Imaging System,Real time Ultrasonic Imaging System |
||

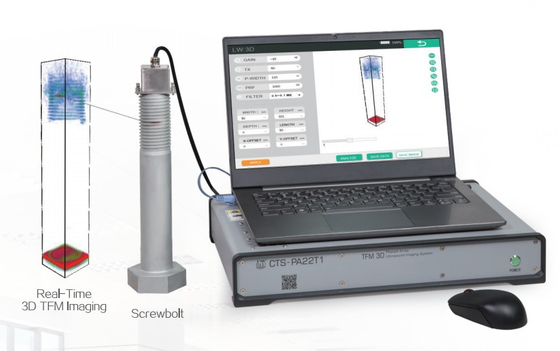

هـالـ PA-22T1 نظام التصوير بالموجات فوق الصوتية ثلاثية الأبعاد في الوقت الحقيقي
الـ HPA-22T1 هو نظام كشف تصوير بالموجات فوق الصوتية السريعة (TFM) الذي تم تطويره بشكل مستقل من قبل شركتنا. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.
منصة البيانات الاصطناعية الصناعية المرحلية التي يمكنها معالجة البيانات الأصلية الكاملة مباشرة بواسطة الكمبيوتر.
المواصفات:
| النبض | |
| TX | موجة مربعة ثنائية القطب 45 فولت 100 فولت قابلة للتوجيه مع 1.0 فولت 10.0 فولت لكل خطوة |
| عرض النبض | 30~600ns مع 1.0ns 10.0ns لكل خطوة |
| المستقبل | |
| عرض النطاق | 0.5 ∙ 20.8 ميغاهرتز |
| نطاق المكاسب | 055dB مع 1.0dB 10.0dB لكل خطوة |
| مرشح | منخفضة/متوسطة/عالية |
| معالجة البيانات | |
| معدل الرقمنة | 62.5 ميغاهرتز، 10 بتات |
| عائق المدخل | 50Ω |
| تأخير | 0 ≈ 40 μs،P:2.5ns |
| قوانين التركيز ((Qty) | 262144 |
| معالج مدمج | الشريحة الكبيرة البيانات الكبيرة في الوقت الحقيقي معالجة HW |
| النظام | |
| تكوين القناة | 64×64 إجمالاً بالتوازي |
| استهلاك الطاقة | 50 واط |
| منصة التشغيل | فوق ويندوز 7 |
| معدل الإشارة | 100M/1000M Ethernet |
| البعد | 395 × 283 × 66 |
| الوزن | 3.1 كجم |
| إدخال/خروج | |
| وصلة المسبار PA I-PEX | |
| شبكة LAN | |
| إدخال/خروج | |
| منفذ USB2.0 ((Qty):2 | |
| منفذ ENCODER | |
الخصائص:
أنانموذج خوارزمية إعادة التركيز الكلية (TFM)
According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
أنا64 قناة أجهزة متوازية بالكامل
مع 64 قناة أجهزة متوازية بالكامل يمكن أن تجمع ما يصل إلى 4096 بيانات FMC من موجات النوع A في الوقت الحقيقي مع عمق أخذ العينات من 2m.
أناالكشف عن الصور في الوقت الحقيقي
دعم اكتشاف التصوير السريع للمواد المركبة للطيران السريع لحام خط السكك الحديدية حواف العجلات وأحواض المحركات الكهربائية محاور شفرات توربينات الرياح وحامضات الحائط السميك.
أناالتصوير السريع بالمسح المركزي
بناءً على التركيز الإجمالي الثنائي الأبعاد (TFM) جنباً إلى جنب مع تحديد موقع الترميز يمكن تحقيق تصوير سريع للفحص المركزي للمواد المكتشفة.
أناوحدة التركيز الكلي للموجة العرضية ثلاثية الأبعاد (TFM)
بناءً على مسبار المصفوفة ثنائية الأبعاد والشرائح المقابلة ، يمكن اكتشاف منطقة اللحام في الوقت الحقيقي لتشكيل عرض رسمي ثلاثي الأبعاد.3D-TFM جنبا إلى جنب مع مكيف يمكن أن تشكل صورة اكتشاف 4D بديهية وشفافة من منطقة اللحام.
أناأنماط متعددة لـ 3D-TFM
مجموعة متنوعة من حلول TFM للصائغات والصائغات؛ بديل مثالي للتفتيش RT للصائغات من الفولاذ المقاوم للصدأ الأوستنيتية المتوسطة والسميكة الجدران.
أنااكتشاف 4D في الوقت الحقيقي
3D-TFM يجمع مع مكشف لتشكيل صورة الكشف 4D في الوقت الحقيقي وسرعة المسح هي ما يصل إلى 100 مم / ثانية.

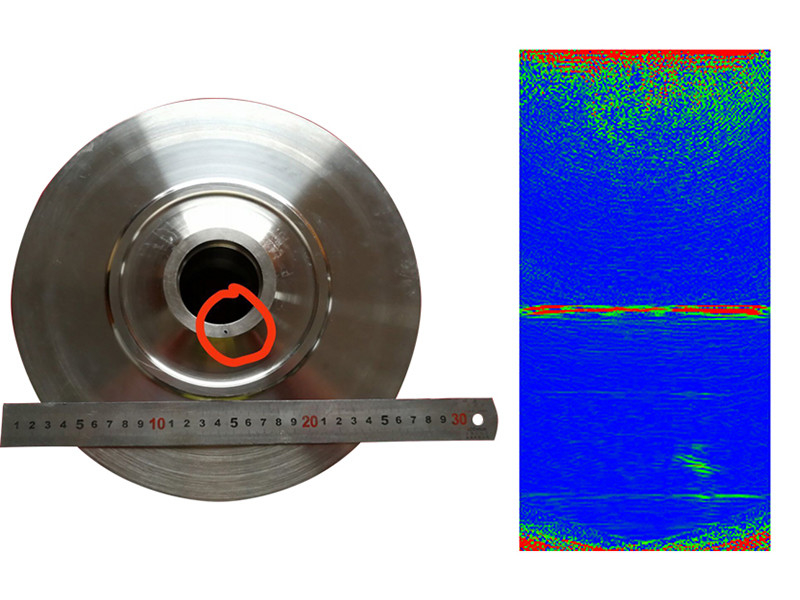

أناكشف TFM لقطع العمل الخاصة
For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
أناتخزين البيانات الأصلية وتوليد التقارير
يوفر النظام وظائف مثل تخزين بيانات مصفوفة كاملة الأصلية وتخزين نتائج الاختبار وتحليل كمي لموقع العيب وما إلى ذلك.يمكن أن تقدم تقارير الاختبار وفقًا لنموذج التقرير المطلوب من قبل المستخدمين.
