نظام التصوير بالموجات فوق الصوتية HPA-22T1

نظام التصوير بالموجات فوق الصوتية ثلاثية الأبعاد في الوقت الحقيقي

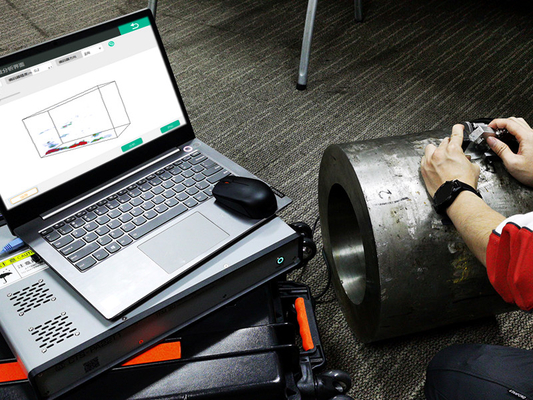

الـ HPA-22T1 هو نظام كشف تصوير بالموجات فوق الصوتية السريعة (TFM) الذي تم تطويره بشكل مستقل من قبل شركتنا. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

منصة البيانات الاصطناعية الصناعية المرحلية التي يمكنها معالجة البيانات الأصلية الكاملة مباشرة بواسطة الكمبيوتر.

المواصفات:

الخصائص:

• نموذج خوارزمية إعادة التركيز الكلية (TFM)
  According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
• 64 قناة أجهزة متوازية بالكامل
  مع 64 قناة أجهزة متوازية بالكامل يمكن أن تجمع ما يصل إلى 4096 بيانات FMC من موجات النوع A في الوقت الحقيقي مع عمق أخذ العينات من 2m.
• الكشف عن الصور في الوقت الحقيقي

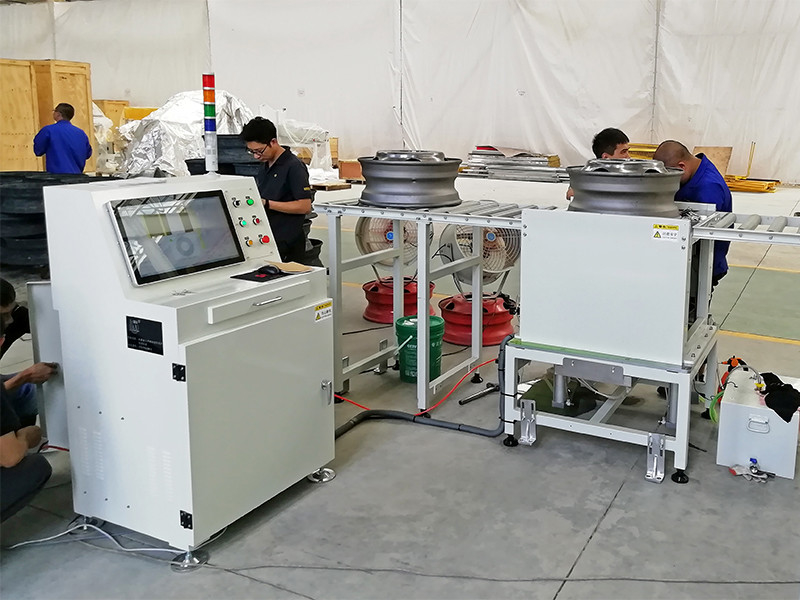

  دعم اكتشاف التصوير السريع للمواد المركبة للطيران السريع لحام خط السكك الحديدية حواف العجلات وأحواض المحركات الكهربائية محاور شفرات توربينات الرياح وحامضات الحائط السميك.
• التصوير السريع بالمسح المركزي
  بناءً على التركيز الإجمالي الثنائي الأبعاد (TFM) جنباً إلى جنب مع تحديد موقع الترميز يمكن تحقيق تصوير سريع للفحص المركزي للمواد المكتشفة.
• وحدة التركيز الكلي للموجة العرضية ثلاثية الأبعاد (TFM)
  بناءً على مسبار المصفوفة ثنائية الأبعاد والشرائح المقابلة ، يمكن اكتشاف منطقة اللحام في الوقت الحقيقي لتشكيل عرض رسمي ثلاثي الأبعاد.3D-TFM جنبا إلى جنب مع مكيف يمكن أن تشكل صورة اكتشاف 4D بديهية وشفافة من منطقة اللحام.
• أنماط متعددة لـ 3D-TFM
  مجموعة متنوعة من حلول TFM للصائغات والصائغات؛ بديل مثالي للتفتيش RT للصائغات من الفولاذ المقاوم للصدأ الأوستنيتية المتوسطة والسميكة الجدران.
• اكتشاف 4D في الوقت الحقيقي
  3D-TFM يجمع مع مكشف لتشكيل صورة الكشف 4D في الوقت الحقيقي وسرعة المسح هي ما يصل إلى 100 مم / ثانية.
• كشف TFM لقطع العمل الخاصة
  For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
• تخزين البيانات الأصلية وتوليد التقارير
  يوفر النظام وظائف مثل تخزين بيانات مصفوفة كاملة الأصلية وتخزين نتائج الاختبار وتحليل كمي لموقع العيب وما إلى ذلك.يمكن أن تقدم تقارير الاختبار وفقًا لنموذج التقرير المطلوب من قبل المستخدمين.
