تفاصيل المنتج:
|
| Attenuator: | Every 12dB ± 1dB | ضجيج الإدخال المكافئ: | < 80 × 10-9 فولت/√ هرتز |
|---|---|---|---|
| Test Modes: | Single/Dual | Damping: | 400、80Ω |
| إبراز: | كاشف العيوب بالموجات فوق الصوتية HUATEC,FD-GT-1010,كاشف عيوب رقمي بالموجات فوق الصوتية,FD-GT-1010,Digital Ultrasonic Flaw Detector |
||
كاشف عيوب رقمي بالموجات فوق الصوتية HUATEC FD-GT-1010
المواصفات:
| خفيف | كل 12 dB ± 1 dB |
| ضوضاء المدخلات المكافئة | <80 × 10-9V/√HZ |
| نبض الإرسال | موجة مربعة سلبية؛ التوتر قابل للتعديل من 25 إلى 250 فولت في الاستمرارية، مع خطوة 25 فولت؛ العرض قابل للتعديل من 30 إلى 1000 إنس في الاستمرارية، مع خطوة 5 إنس. عند التحول 400Ω / 200 فولت،كلا الحواف أقصر من 10ns، والنبض سيتم تحسينها في محرك الأقراص. |
| أنماط الاختبار | واحد / مزدوج |
| التخفيف | 400,80Ω |
| تواتر العمل | النطاق العريض والنطاق الضيق في التحول0.5-15MHz ضيق:1.5 ⁄ 3 ميغاهرتز |
| المكاسب | 0.0110.0 ديسيبل، خطوات: 0.1/1.0/2.0/6.0 ديسيبل؛ زيادة خطوة تسريع تلقائي على التحول 0.1 ديسيبل |
| خيار السرعة | 10001500m/s، قابلة للتعديل في الاستمرارية؛ 30 سرعة محددة مسبقا للمواد الشائعة |
| التغطية | 0.0 ¥ 10000 ملم (الموجة الطولية من الصلب) ، قابلة للتعديل في الاستمرارية ، خطوة دقيقة 0.1 ملم |
| التصحيح | إيجابية، سلبية، كاملة اللعب، RF |
| الحد الأدنى والإنذار | اثنين من الحدود/البوابات مع محرك الأجهزة الاختيارية ظروف الإنذار في الوقت الحقيقي |
| موجة تدريجية، موجة تراجعية ورقم DAC؛ إشارة إنذار صوتية أو بصرية | |
| وضع القياس: القمة، الحافة الأمامية | |
| العرض | 5شاشة LCD ملونة من نوع TFT، دقة 640×480 |
| تحول النبضات | - 7.5 ≈ 3000μs |
| إطلاق المسبار | 0~999.9μs |
| تردد النبض | 25-800 هرتز، ضبط تلقائي |
| خطأ خطية عمودية | ≤ 3% |
| خطأ خطية أفقية | ≤0.4% |
| الحساسية الزائدة | ≥60dB (200Φ2 ثقب أسفل مسطح |
| القرار | ≥36dB ((نموذج المسبار: 5MHz 14mm Dia) |
| النطاق الديناميكي | ≥32dB |
| أرفض | (0 ٪ 90٪) ؛ لا ضرر للخطية والكسب |
| مستوى الضوضاء | < 10% (الموجة الطولية من الفولاذ، 250 ملم) |
| الميناء | رابط ناقل: Q9 (BNC) |
| USB HOST | |
| منفذ ميكرو SD | |
| إمدادات الطاقة | بطارية لي ذات سعة كبيرة وبدون تأثير ذاكرة ، قوية لمدة 6 8 ساعات |
| شاحن مدمج (أو خارجية) ، طاقة التحول: 220 فولت | |
| المعايير فوق الصوتية | متوافق مع EN12668-1 |
| وفقًا لـ JB/T 10061-1999 | |
| الوزن | حوالي 1.50kg (البطارية المدمجة والشاحن) |
| البعد | 246ملم × 166ملم × 47ملم |
مسابقة المهارات المهنية للنظام الهندسي البناء في عام 2017، وهي الأداة الوحيدة المعينة رسمياً.
أول مسابقة مهارات مهنية وطنية عسكرية مدنية في عام 2016، الأداة الوحيدة المعينة رسميا.
نموذج FD-GT-1010 كاشف العيوب بالموجات فوق الصوتية الرقمية تم تطويرها مع التقنية الرائدة في السوق المحلية: محرك موجة مربعة. مستقرة في الأداء، محمولة في النقل، سهلة في التشغيل،إنه جهاز ذو قيمة عاليةوفقًا لمعيار السفينة الجديد TSG R0004-2009 والمعيار الأوروبي EN12668-1:2010.
يتم افتراض الشاشة المجهزة بشاشة TFT عالية الدقة 1/2-T-R (640 × 480) ، والحفاظ على حالة عمل جيدة في الهواء الطلق أو في أشعة الشمس المكثفة.يتم توفير الطاقة من قبل البطارية من 6-8 ساعات الحياة في الخدمة دون انقطاع.
وزنها 1.5 كيلوغرام فقط، ويمكن تطبيقه في مجال العمل المتحرك أو الجوي للتحجير، وعاء الضغط، والطاقة الكهربائية والنقل السكك الحديدية.
الخصائص:
السكك الحديدية لحام-خياطة مقصود التانديم Scanne

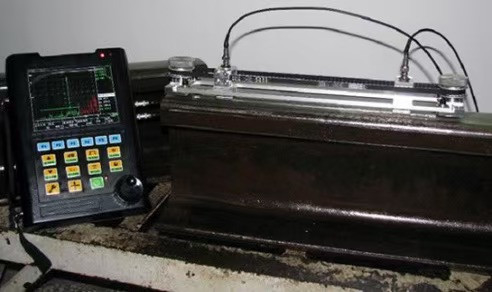

الماسح الضوئي التنسيقي للخيط لحام السكة الحديدية - HSCQc1-H2 مصمم للكشف عن الإدراجات والثقوب والتكسير داخل الجزء المركزي من خيط الحام الصلب للقطع العرضي للسكك الحديدية.
الخصائص
1الماسح الضوئي مجهز بثنائي محركات مسبارة يمكن أن تتحرك في اتجاهات معاكسة.
2الطريق الصوتي الكامل يبقى في القطعة الصلبة من القضبان
3ضع الماسح الضوئي المجهز بزوج من أجهزة T-R إلى الجزء الأوسط من قطعة السكك الحديدية، وتعديل المقبض كما الماسح الضوئي سوف تتحرك من نقطة البداية من حاكم إلى القريب،والتي ستقوم بإنجاز عملية الكشف من رأس إلى أسفل المقطع العرضي للخياطة لحاميمكن قراءة عمق العيب من الجهاز المتحكم الماسح الضوئي يمتص المواد المغناطيسية
4مع هيكل بسيط، وزنا خفيفا ومتانة عالية. يتم توفير حقيبة مقاومة للماء لتحميل مريحة.
5يمكن أن تتم تطابقها مع أي أداة UT مع أزواج وصلات T-R.
6أكثر محمولة مقترنة مع نموذج HUATEC FD-GT-1010 و FD-GT-1020 ومناسبة للعمل الميداني.
