تفاصيل المنتج:
|
| Product name: | Roughness and Contour Tester | Model: | SRT-680G |
|---|---|---|---|
| دقة القياس: | X AXIS 200MM | Residual value noise: | ≤0.005μm |
| القوة: | AC 220V ± 10 ٪ 50Hz | Meas. Speed: | 0.02mm to 4.0mm/s |
| إبراز: | اختبار المخطط,اختبار خشونة المحيط,اختبار الخام والحافة,Contour Roughness Tester,Roughness And Contour Tester |
||

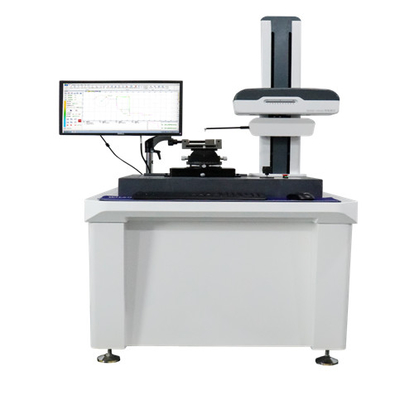

SRT-680G اختبار الخام والخطوط العريضة
مبدأ القياس
● الإحداثيات الكارتزية، رابطات القلم.
● قاطرة دليل طائرة عالية الدقة كمعطيات قياس الإحداثيات X لضمان دقة الحركة الخطية في الاتجاه X.
● جهاز استشعار رقمي عالي الدقة للحصول على إشارة من الإحداثيات Z لقياس ملف مختلف قطعة ميكانيكية دقيقة.
● برنامج قياس يستند إلى الكمبيوتر والنوافذ لمعالجة بيانات القياس، سهلة للطباعة والتسجيل
الوظيفة الرئيسية
الأبعاد:تحتوي على المسافة الأفقية، المسافة العمودية، المسافة الخطيّة، القطر والقطر
الزاوية: الزاوية الأفقية، الزاوية الرأسية، الزاوية العرضية
تسامح الموقف: يحتوي على التوازي والعمودية
تحمل الشكل: يحتوي على خط مستقيم، التاج، ملف القوس الدائري
توليد المساعد: يحتوي على النقطة المساعدة، الخط المساعد، الدائرة المساعدة
الخام: Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISOإلخ
موجة:wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c ((wmr) wmr ((c) ،wdq الخ
الخط الأصلي Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr ((ج) Pz Pmr C(pmr) الخ
المعايير الرئيسية
| البند | المعلم | القرار | |
نطاق القياس | محور X | 200ملم | 0.1 ميكرومتر |
| التوالي | 0.6μm / 100mm | -أجل. | |
| Z1 ((المدى) جهاز استشعار | 40ملم ((تزامن نطاق الخام) | 0.05 ميكرومتر | |
| Z الارتفاع | 550ملم | العجلة | |
| الحد الأدنى للثقب الداخلي | 30 ملم (يمكن قياس قطر داخلي أصغر باستخدام إبرة قياس أصغر) | .... | |
| دقة خطية | ≤±(1+I0.12HI) μm | -... | |
| القوس | ≤(1.2+R/8) | 2mm | |
الزاوية | ≤±1′ | كتلة زاوية 60،90 درجة، طول عينة الزاوية:5mm | |
| الخامة | القيمة المتبقية للضوضاء | ≤0.005μm | λc:0.08ملم، سرعة الاختبار 0.1ملم/ثانية، قياس البلورات المسطحة |
| Z1 ((المدى) جهاز استشعار | النطاق الفعال ± 3 ملم | يمكن قياس خشونة السطح المنحني | |
| إمكانية تكرار قياس الخام | 1δ≤2nm | Ra 0.35-0.5μm كتلة معايرة الموجة المربعة | |
| خطأ في الإشارة | ± 5% | المعيار الوطني | |
| الاستقرار الإرشادي | ≤ ± 7% | المعيار الوطني | |
| قياس قابلية التكرار | ± 3% | المعيار الوطني | |
| القرار | 0.1 ميكرومتر | .... | |
| جهاز استشعار | النوع | جهاز استشعار شبكة رقمية | .... |
| القرار | 0.05 ميكرومتر | ------- | |
| مدة التقييم | λc × 3،4,5,6,7 | -------- | |
| طول الموجة الحد | 0.025,0.08,0.25,0.8,2.58ملم | .... | |
| القدرة على التسلق | 77 درجة (على) ، 88 درجة (أسفل) | ------- | |
| مقاسات، سرعة | 0.02mm إلى 4.0mm/s | .... | |
| الوسائل | جهاز الاستشعار يتحرك | -أجل. | |
| XZ1Z | التحكم الكهربائي ثلاثي المحاور | يمكن التحكم به بواسطة وحدة تحكم البرمجيات | |
| القوة | التيار المتردد 220 فولت ± 10% 50 هرتز | ------- | |
| الظروف البيئية | (RH): < 85% 20°C± 2°C، 2°C/h، RMS≤50Hz 2.5μm/s ، RMS> 50Hz 5.0μm/s | ||

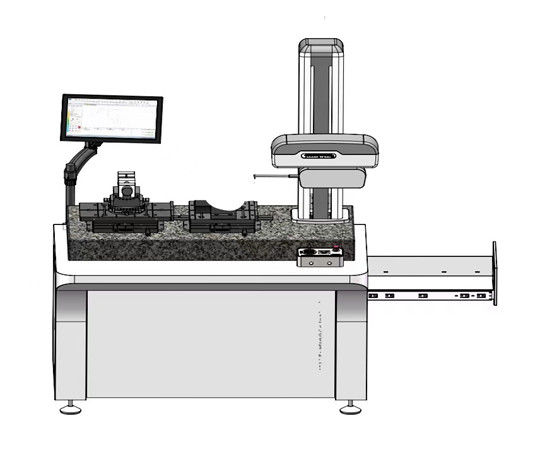

التكوين الرئيسي
واجهة البرنامج
حجم المعدات
| (المنتج) | (التعبئة) | (Wt.kg) | (CBM m3) | ||||||
| Lx | لي | Lz | وتر ((كيلوغرام) | Lx | لي | Lz | وتر ((كيلوغرام) | ||
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
متطلبات الاستخدام
الطاقة: AC 220V ± 10% 50Hz
متطلبات البيئة: ((T): 10 ′′ 30 °C، ((RH): < 85%، لا يوجد اهتزاز واضح، تأسس مستقل
اختبار الصور المرجعية
