تفاصيل المنتج:
|
| تيار المغنطة المحيطية (أ): | 3000 | المغنطة الطولية MMF (AT): | 12000、16000、18000 |
|---|---|---|---|
| القطر الداخلي لفائف اختيارية (مم): | 350、400、500 | تباعد الإلكترود الأقصى الاختياري (مم): | 500、1000、1500、2000、3000 |
| دورة العمل: | ≤30٪ | ||
| إبراز: | كاشف جزيئات مجال تسرب مغناطيسي,كاشف جزيئات مجال تسرب مغناطيسي |
||

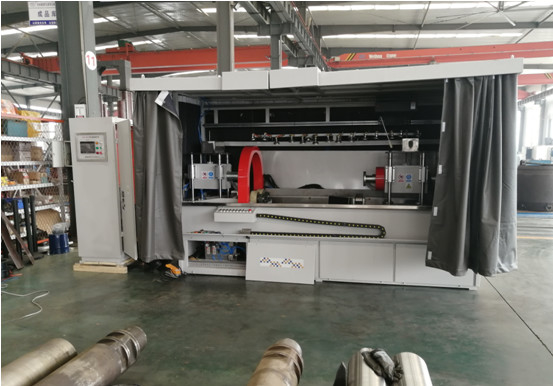

جهاز الكشف عن الجسيمات HMP-3000
| المعلمات التقنية | |||
|
التيار الحالي الاسم |
AC/(HWDC/FWDC) (اختياري) |
||
| تيار المغناطيسية المحيطية (A) | 3000 | ||
| المغناطيسية الطولية MMF (AT) | 12000,16000,18000 | ||
| القطر الداخلي للفكرة الاختيارية (ملم) | 350,400,500 | ||
| المسافة القصوى الاختيارية بين الأقطاب الكهربائية (mm) | 500,1000,1500,2000,3000 | ||
| المحرك الرئيسي | النوع المتكامل / المنقسم (خزانة التحكم منفصلة عن المحرك الرئيسي) | ||
| الحساسية | إظهار واضح على قطعة اختبار من النوع أ (15/50) | ||
| دورة العمل | ≤ 30% | ||
| وضع التحكم | اليدوي / الآلي | ||
| واجهة التشغيل | عداد أمبيرات رقمي/شاشة لمسة | ||
| آلية التثبيت | اليدوي / النيوماتيك | ||
| وضع الدوران | اليدوي / الكهربائي | ||
| حركة الكترود الذيل | اليدوي / الكهربائي | ||
| طريقة مغناطيسية التيار المتردد | المغناطيسية المحيطة، الطولية، المركبة | ||
| إزالة المغناطيسية من التيار المتردد | إزالة المغناطيسية التلقائية من الانهيار | ||
| وضع التصحيح | تصحيح نصف الموجة (HWDC) / تصحيح الموجة الكاملة (FWDC) | ||
| طريقة مغناطيسية التيار المتردد |
المغناطيسية المحيطية المترددة، المغناطيسية المحيطية المشتركة، المغناطيسية الطولية المترددة، المغناطيسية الطولية المشتركة، المغناطيسية المحيطية المترددة + المغناطيسية المركبة الطولية المترددة،المغناطيسية المركبة الطولية المترددة + التيار المتردد |
||
| إزالة المغناطيسية المتواصلة | إزالة المغناطيسية من الترددات المنخفضة للغاية | ||
| مصباح الأشعة فوق البنفسجية | معلق / محمول | ||
| وقت الرش | 36 ثانية / التحكم اليدوي | ||
| وقت المغناطيسية | 0.52 ثانية لكل دورة | ||
| وقت مراقبة الدوران | خمس عشرة ثانية | ||
| وقت إزالة المغناطيسية | 35 ثانية لكل دورة | ||
| إمدادات الهواء | 0.4-0.8MPa | ||
| إمدادات الطاقة | ثلاثي المراحل خمسة أسلاك، 380V ± 10٪، 50 هرتز | ||
| الأبعاد الإجمالية (ملم) | الطول: 1.5m + فاصل الكترود | ||
| العرض: 2000الارتفاع: 2200 | |||
كاشف خلل الجسيمات المغناطيسية: GB/T 82902011
شروط المراقبة للتفتيش على الجسيمات المغناطيسية: GB/T 5097-2020 / ISO 3059:2012
معيار ASTM: طريقة الكشف عن الجسيمات المغناطيسية ASTM E1444-01
معايير الاتحاد الأوروبي / الدولية: DIN EN ISO 9934-2:2003
المعلمات التقنية
نطاق الكشف: قطر: 0~260 ملم، طول: 1200 ملم (منطاق يمكن تخصيصه 0~3000 ملم)
طريقة الكشف: الكشف عن الجسيمات المغناطيسية الفلورسنت أو غير الفلورسنت
طريقة المغناطيسية: المغناطيسية المحيطة، الطولية، والتركيبة
مسافة الإلكترود: قابل للتعديل 0-1200 ملم ، يمكن تخصيص النطاق 0-3000 ملم
آلية التشغيل: التشغيل اليدوي / الرئوي
تيار المغناطيسية: 0 ‰ 4000A
تأثير إزالة المغناطيسية: المغناطيسية المتبقية <0.3 م.ت
الحساسية: عرض واضح على قطعة الاختبار القياسية من النوع A1 (15/50 ميكرومتر)
مصدر الطاقة: ثلاثي المراحل خمسة أسلاك AC 380V 50Hz

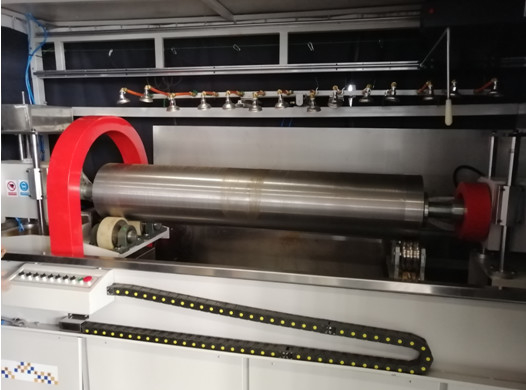

الوحدة الرئيسية لفحص الجسيمات المغناطيسية
رقميةأمبرومتر
مضاد للضوءغرفة مظلمة مع ستارة الحماية
مصباح الأشعة فوق البنفسجية معلق
الجسيمات المغناطيسية الفلوريسنتية
أنبوب اختبار تركيز التعليق المغناطيسي
مقياس المغناطيسية
| النموذج | التكوين | حركة الكترود الذيل | مراقبة الدوران | لوحة التشغيل | |||
| الدليل | الكهربائية | الدليل | الكهربائية | مقياس أمبتر رقمي | شاشة لمسة | ||
| الاقتصادية | غرفة مظلمة أساسية | √ | √ | √ | |||
| المعيار | غرفة مظلمة نصف مغلقة | √ | √ | √ | |||
| متقدمة | غرفة مظلمة مغلقة بالكامل | √ | √ | √ | |||
