تفاصيل المنتج:
|
| مسافة القطب المغناطيسي: | 45 ~ 225mm | طول سلك الطاقة (سلك الزنبرك): | 3M |
|---|---|---|---|
| ارتفاع درجة الحرارة: | مقبض درجة حرارة السطح ≤40 درجة مئوية | قوة الرفع: | ≥4.5 كجم |
| مزود الطاقة: | التيار المتردد: 220 فولت/50 هرتز | ||
| إبراز: | كاشف عيوب يوك مغناطيسي متعدد الاستخدامات,كاشف عيوب اليوغ المغناطيسي المتردد,كاشف عيوب مقناطيسي محمول,AC Magnetic Yoke Flaw Detector,Magnetic Yoke Flaw Detector Portable |
||

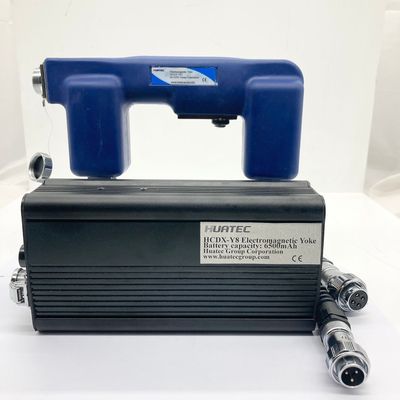

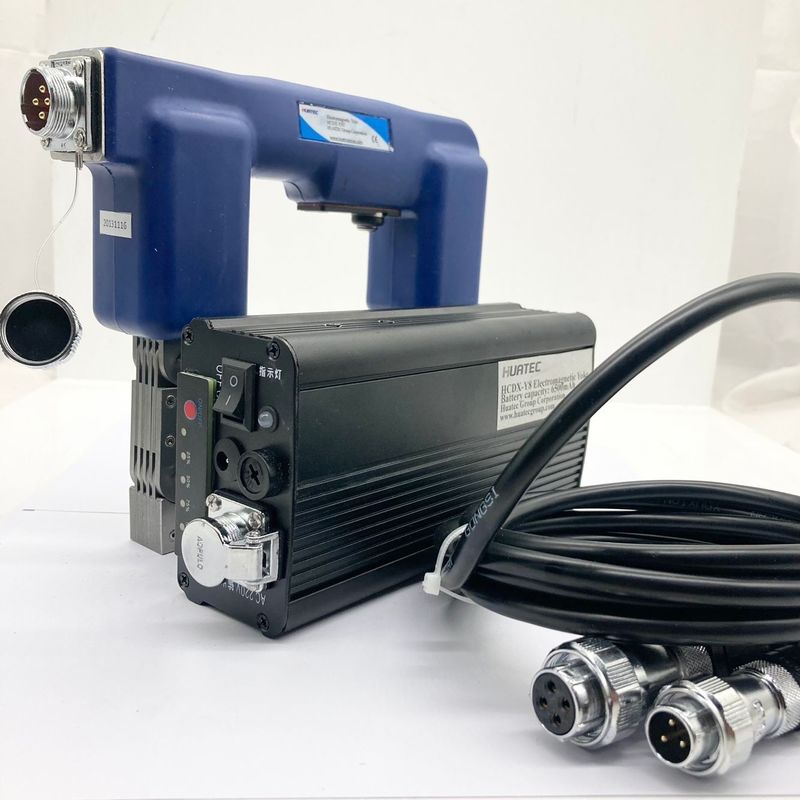

كاشف عيوب مغناطيسي ذو نير محمول يعمل بالتيار المتردد HCDX-Y8T
HCDX—Y8T هو أحدث نير محمول يعمل بالتيار المتردد تم تطويره بواسطة شركتنا، ومجهز بمصدر طاقة تيار متردد محمول، والذي يمكنه التخلص من قيود مصدر الطاقة وتسهيل التشغيل الميداني. يستخدم للكشف عن عيوب الجسيمات المغناطيسية والمغناطيسية المحلية لقطعة العمل. الجهاز مضغوط ومتين، وتفي قوة الرفع والمؤشرات الأخرى بمتطلبات GB/T 15822.3-2005/ISO 9934-3-2002 و ASME V والمعايير الأخرى.
يعتمد مصدر الطاقة المحمول الخاص بالتيار المتردد تقنية متقدمة لإخراج طاقة تيار متردد قياسية 220 فولت/50 هرتز، ويعتمد التحكم الذكي في الدوائر المتكاملة، وشكل موجة الإخراج للجهاز هو موجة جيبية نقية، ولديه وظائف حماية مثالية للغاية (بما في ذلك حماية الحمل الزائد للإخراج، وحماية التيار الزائد للإخراج، وحماية ماس كهربائي للإخراج، وحماية الجهد العالي للبطارية، وحماية الجهد المنخفض للبطارية، والحماية من درجة الحرارة المرتفعة). يستخدم مصدر الطاقة الخاص الليثيوم المستورد عالي الأداء ذو السعة الكبيرة، وعمر خدمة طويل.
الميزات الرئيسية للجهاز
مصدر طاقة تيار متردد محمول، سهل التشغيل الميداني.
خفيف الوزن وصغير الحجم ومريح.
فترة طويلة، مفصلان متحركان، تعديل مرن.
تيار عمل صغير، حرارة منخفضة.
2. هيكل الجهاز
| بند | رقم الجزء | بند | رقم الجزء |
| 1 | النير | 6 | كابل توصيل غطاء موصل الطيران |
| 2 | إضاءة LED حثية | 7 | كابل توصيل غطاء موصل الطيران |
| (ملحقات اختيارية) | |||
| 3 | قدم النير | 8 | كابل الطاقة |
| 4 | مفتاح صغير | 9 | شاحن |
| 5 | موصل طيران خط الطاقة | 10 | مصدر طاقة محمول |
3. طريقة الاستخدام
قم بتوصيل مصدر طاقة التيار المتردد المحمول المخصص بالنير
قم بتشغيل المفتاح الموجود على مصدر الطاقة المحمول، واضغط على مفتاح زر البدء، وانتظر بضع ثوانٍ بعد أن يضيء مؤشر الزر باللون الأحمر، يمكنك العمل. قم بإيقاف تشغيل مفتاح الطاقة بعد الاستخدام.
يتم وضع القطبين المغناطيسيين لـ HCDX-Y8T على سطح الجسم الذي تم اكتشافه، ويتم تطبيق ضغط معين لجعل القطبين المغناطيسيين على اتصال جيد بالجسم الذي تم اكتشافه. اضغط على مفتاح الزر، وقم بتشغيله، وابدأ المغنطة، واسترخِ، وتنتهي المغنطة. عند تشغيل مفتاح النير، يتم وضع المسحوق المغناطيسي على سطح الجسم الذي تم اكتشافه (يمكن وضع المسحوق المغناطيسي الجاف والرطب والفلوري).
إذا كان السطح الذي تم اختباره عريضًا جدًا، فيجب أن يتم مغنطته بشكل مجزأ، ويجب أن يكون للأجزاء الفعالة بين الأجزاء تداخل معين.
أدر المفصل المتحرك بين الأقدام المغناطيسية، ويمكن تعديل المسافة بين الأقدام المغناطيسية بين 45 مم و 225 مم.
عند الاستخدام، يجب أن يمر لمدة 5 ثوانٍ وينكسر لمدة 5 ثوانٍ، ويمكن استخدامه بشكل مستمر لمدة 3 ساعات.
شحن طاقة التيار المتردد المحمولة: قم بإيقاف تشغيل مفتاح الطاقة المحمول قبل الشحن. عندما يصدر صوت الجرس، فهذا يعني أن الطاقة غير كافية ويجب شحنها في الوقت المناسب. يتم شحن مصدر طاقة التيار المتردد المحمول لمدة 6 إلى 8 ساعات في كل مرة، وعندما يتحول ضوء المؤشر الموجود على الشاحن من الأحمر إلى الأخضر، فهذا يعني أن الكهرباء ممتلئة، ويمكن استخدام الشحن الكامل لمدة 3 ساعات. المؤشر إذا كان الضوء الأحمر مضاءً، فإن الجهاز معيب.
4. المعايير الفنية
4.1 النير
| بند | المؤشر | بند | المؤشر | ||
| وزن النير | 2.35 كجم | الحساسية | يتم عرض قطعة الاختبار 30/100A بوضوح | ||
| مصدر الطاقة | تيار متردد: 220 فولت/50 هرتز | قوة الرفع | ≥4.5 كجم | ||
| التيار الكهربائي | بدون تحميل | 1.4 أمبير | معدل التحميل المؤقت | تشغيل 5 ثوانٍ، إيقاف 5 ثوانٍ، الاستخدام المستمر لأكثر من 3 ساعات | |
| الحمل | 1.0 أمبير | ارتفاع درجة الحرارة | درجة حرارة سطح المقبض ≤40 درجة مئوية | ||
| مسافة القطب المغناطيسي | 45~225 مم | قوة العزل | >2 مΩ | ||
| طول سلك الطاقة (سلك زنبركي) | 3 م | حجم سطح تلامس القدم المغناطيسية | 20×21 مم | ||
4.2 مصدر طاقة التيار المتردد المحمول
| بند | المؤشر | بند | المؤشر |
| وزن مصدر الطاقة | 973 جرام | وقت الشحن | 4 ساعات |
| مصدر طاقة الإخراج | تيار متردد: 220 فولت/50 هرتز | التحمل | 4 ساعات |
تحقق مما إذا كان سلك الطاقة والقابس تالفين قبل الاستخدام.
لا تقترب من المعدات الكهربائية الأخرى أثناء الاستخدام. المجالات المغناطيسية القوية مدمرة للساعات والهواتف المحمولة وما إلى ذلك.
لا تسحب النير في حالة التوصيل لفترة طويلة (مثل السحب على اللحام)، يجب أن يكون قيد التشغيل لمدة 5 ثوانٍ وإيقاف التشغيل لمدة 5 ثوانٍ.
في الطقس الممطر، يرجى عدم العمل في الهواء الطلق، حيث سيتسبب المطر في حدوث ماس كهربائي أو تسرب.
إذا كان الجهاز يصدر ضوضاء ورائحة غير طبيعية، فأوقف تشغيل الطاقة على الفور.
لا تحرك الجهاز عن طريق سحب سلك الطاقة، لأن ذلك سيتلف سلك الطاقة.
عندما لا يتم استخدام مصدر طاقة التيار المتردد المحمول لفترة طويلة، يجب شحنه في الوقت المناسب للحفاظ على نشاط بطارية الليثيوم. تذكر إيقاف تشغيل مفتاح الطاقة المحمول قبل الشحن.
6. تكوين الجدول
| بند | الاسم | الكمية |
| 1 | المضيف | 1 |
| 2 | كابل طاقة 5 نوى | 1 |
| 3 | حزام النير | 1 |
| 4 | حقيبة ظهر النير | 1 |
| 5 | مفتاح سداسي 3 مم | 1 |
| 6 | مصدر طاقة تيار متردد محمول | 1 |
| 7 | شاحن | 1 |
| 8 | حزمة الطاقة | 1 |
| 9 | دليل التعليمات | 1 |
| 10 | شهادة المطابقة 1 | 1 |
| 11 | حاوية الأداة | 1 |
