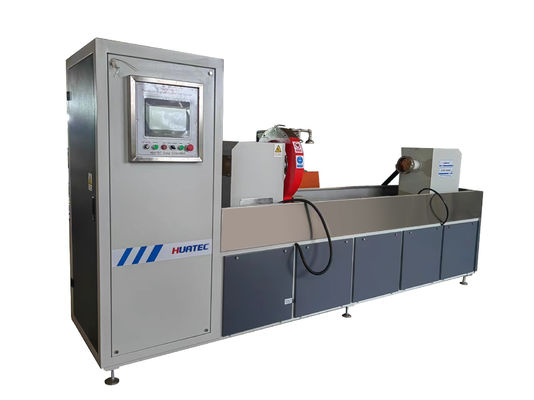

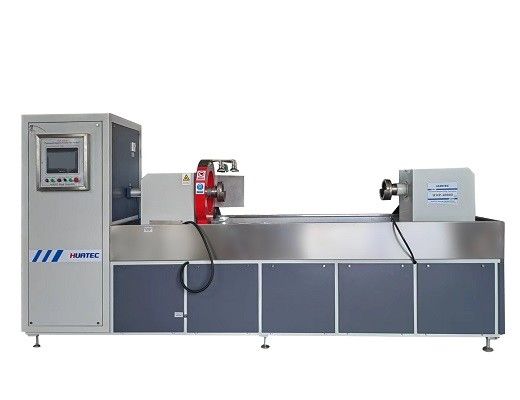

HMP-4000D كاشف عيوب الجسيمات المغناطيسية عالية الدقة

جهاز كشف العيوب بالجسيمات المغناطيسية عالي الدقة HMP-4000D

1. وصف مكونات الجهاز

1.1 معلومات عامة عن الجهاز

المعدات عبارة عن آلة واحدة، تحميل وتفريغ يدوي، تعتمد المعدات على تثبيت القضيب، وتقنية المغنطة المركبة، وتثبيت القطب الأيمن بالهواء المضغوط، وشوط التثبيت 0-50 مم، وإزالة المغنطة التلقائية المخففة، والرش التلقائي، واستعادة وتعليق وترشيح المعلق المغناطيسي. يتم عرض قطعة اختبار من النوع A 2# (30/100) من القابلية المغناطيسية بوضوح.

المكونات الرئيسية للمعدات هي: نظام التثبيت، نظام مصدر طاقة المغنطة، نظام التحكم الكهربائي، نظام استعادة الرش والخلط والترشيح للمعلق المغناطيسي، الضوء الأسود، الغرفة المظلمة، نظام إزالة المغنطة وما إلى ذلك.

1.2 نظام التثبيت:

1.2.1، آلية التثبيت الأفقي لتصميم المعدات، شوط التثبيت 0-1500 مم، يمكن أن تلبي متطلبات فحص قطعة العمل بطول 1500 مم وقطر خارجي 250 مم. ملفات المغنطة الطولية اثنان، واحد على كل جانب، يتم تشغيلهما بواسطة الأسطوانة، ويمكن تحريكهما لتعزيز تأثير المغنطة لأجزاء المحور الطويل.

1.2.2. تعتمد المعدات طريقة القضيب الخاصة لإجراء المغنطة المحيطية لقطعة العمل عن طريق طريقة القضيب، وفحص الشقوق الدقيقة الشعاعية المختلفة التي قد توجد على الأسطح الداخلية والخارجية؛ يتم إجراء المغنطة الطولية لقطعة العمل بطريقة الملف، ويتم فحص الشقوق الدقيقة الحلقية المختلفة التي قد توجد على سطح قطعة العمل.

1.2.3، لضمان تحديد الموضع الدقيق لقطعة العمل لتلبية متطلبات تثبيت المعدات. تم تصميم المعدات بجهاز تعديل مركزي مرتفع.

1.2.4، يمكن مغنطة المحيط والطول على التوالي، وفحص الأسطح الداخلية والخارجية لقطعة العمل التي قد توجد بها مجموعة متنوعة من الشقوق العرضية والطولية على التوالي؛ يمكن أيضًا تنفيذ المغنطة المركبة (المتزامنة) لقطعة العمل في نفس الوقت، ويمكن فحص العيوب الدقيقة المختلفة التي قد توجد على الأسطح الداخلية والخارجية لقطعة العمل بشكل شامل في وقت واحد.

1.2.5، توجد منصة عمل مصممة أمام طاولة العمل، وهي مريحة لعملية التحميل والتفريغ.

1.3 نظام التحكم في مصدر طاقة المغنطة:

تعتمد المعدات وضع المغنطة بالتيار المتردد، ومجموعتان من مصادر طاقة المغنطة المستقلة في الاتجاهين المحيطي والطولي، ومحولات رئيسية اثنتان توفران تيار المغنطة على التوالي. يتم استخدام تقنية محول الوحدة المتحكم بها للتحكم في حجم تيار الدائرة، ويتم إرسال الجهد المعزول إلى القطب وملف النير. حجم التيار قابل للتعديل باستمرار ويتم ضبط الجهاز المقابل للإشارة لضمان حصول قطعة العمل على شدة المغنطة المحددة. مع وظيفة التحكم في مرحلة انقطاع التيار الكهربائي، للحفاظ على مغنطة متبقية مستقرة، يمكن استخدامها لكشف العيوب بطريقة المغنطة المتبقية.

1.4 نظام التحكم الكهربائي (شاشة اللمس اختيارية، وتشمل ما يلي * الرقم المتعلق باختيار شاشة اللمس):

1) يتم التحكم في نظام التحكم الكهربائي بواسطة PLC، بما في ذلك وحدة التحكم وجهاز الحماية الخاص بها، وجهاز تشغيل تنظيم التيار، ومقياس الأمبير، وزر التحكم ومصباح المؤشر، والمحرك، والأسطوانة، والاقتران المزدوج، وصمام الملف اللولبي، وقاطع الهواء، والمرحل الوسيط وأجهزة التحكم الأخرى.

2) كما تم تأكيده من قبل الطرفين من خلال التفاوض، تعتمد المعدات تصميمًا متكاملًا للكهروميكانيكية، ويقع صندوق التحكم في توزيع الطاقة في الجزء الخلفي من المعدات. يتم إجراء عملية إيقاف تشغيل الطاقة الأساسية على سطح الخزانة، ويتم ضبط باب الخزانة بأقفال للأبواب، ومنع الغبار، والترشيح، ونظام تبريد الهواء، وما إلى ذلك. يجب على المورد ضمان السلامة الكهربائية وصيانة التكامل الكهروميكانيكي.

3) بالإضافة إلى التشغيل التلقائي، تم تجهيز المعدات أيضًا بمفاتيح وظائف يدوية لمختلف الوظائف، والتي يمكن تحقيقها يدويًا: تثبيت قطعة العمل (بالهواء المضغوط)، الرش، المغنطة، فك قطعة العمل (بالهواء المضغوط) وإجراءات أخرى.

4) يمكن استخدام لوحات الدوائر المحيطية والطولية عالميًا.

5) يمكن تعديل وقت المغنطة وفترة المغنطة.

6) مجهز بمفتاح قدم، يمكن التحكم في بدء البرنامج التلقائي بواسطة زر "البدء التلقائي" أو مفتاح القدم.

7) هيكل المعدات مؤرض بشكل موثوق، ومقاومة العزل للآلة بأكملها ≥2MΩ.

8) المعدات لديها حماية أمنية مثالية ووظيفة إنذار.

*9) باستخدام شاشة اللمس لضبط التيار مسبقًا، يمكنك ضبط التيار مسبقًا، وتتبع التيار تلقائيًا، وقيمة الخطأ لا تزيد عن 5%.

*10) إنذار تلقائي وعرض تحذير عند وجود تيار غير طبيعي أو مفقود.

*11) مع وظيفة تخزين 30 مجموعة من عمليات المغنطة، يمكن تخزين المحيط والطول بشكل منفصل.

12) يتم استخدام مكونات Omron PLC المشتركة، أو ST الإيطالية، أو STM، أو العلامة التجارية الصينية الشهيرة Chint لضمان جودة الآلة بأكملها.

*13) مع وظيفة إذن كلمة مرور المشغل، لضمان عدم تمكن الأفراد الذين لا يملكون الإذن المناسب من تعديل المعدات أو تشغيلها.

1.5 نظام استعادة الرش والخلط للمعلق المغناطيسي:

1) يتكون نظام استعادة الرش والخلط للمعلق المغناطيسي بشكل أساسي من: خزان تجميع السائل، خزان تخزين السائل، مضخة الرش، مضخة الخلط، شاشة الترشيح، الأنابيب، إلخ.

2) يتم تخزين المعلق المغناطيسي في خزان تخزين السائل؛ مجهز بجهاز ترشيح لضمان عدم انسداد الرش بعد الرش. يجب أن يكون جهاز الترشيح عميقًا في المعلق المغناطيسي لمنع انسداد جهاز الترشيح وتلف مضخة الرش. يتم توفير جهاز خلط تلقائي في صندوق تخزين السائل.

3) يتم رش المعلق المغناطيسي بواسطة رشاشات متعددة في نفس الوقت لضمان ترطيب قطعة العمل بالكامل.

4) تم تصميم صمامات عدم الرجوع في خط أنابيب رش المعلق المغناطيسي لمنع الفقاعات المتكونة من التدفق العكسي للمعلق المغناطيسي.

5) يجب أن يكون كل رأس رش للمعلق المغناطيسي مناسبًا للفتح والإغلاق، ويمكن تعديل موضع الرش وحجم التدفق والضغط.

6) تم تجهيز مسدس رش يدوي في مقدمة الجهاز.

7) يجب ألا يتم رش المعلق المغناطيسي أو تسريبه إلى خارج المعدات.

1.6 الضوء الأسود:

1.6.1، يعتمد جهاز التألق على ضوء أسود LED عالي الكثافة DG-6K.

1.6.2. ثابت ومعلق أمام محطة المغنطة في الجزء العلوي من الغرفة المظلمة لتسهيل دوران ومراقبة الأجزاء التي يتم تشغيلها بواسطة السحب بعد اكتمال مغنطة قطعة العمل.

1.6.3، إضاءة الأشعة فوق البنفسجية: الإضاءة لا تقل عن 6000 uw/cm2، وعمر الخدمة لا يقل عن 10000 ساعة.

1.6.4، يمكن أن تغطي بالكامل أجزاء 1000 مم.

1.7 الغرفة المظلمة (نظام الإضاءة والعادم)

1) يتم إغلاق الجوانب اليسرى واليمنى والعلوية والخلفية للغرفة المظلمة بألواح فولاذية عالية الجودة وفقًا لحجم السرير، وفي نفس الوقت، لتسهيل الصيانة، يمكن فتح وإغلاق نوع الباب الواقي؛ يمتد الجزء الأمامي 650 مم ويعتمد ستارة تعتيم لحجب الضوء. تعتمد ستارة التعتيم على ستارة تعتيم سوداء عالية الجودة.

2) نظام الإضاءة عبارة عن مصباح فلورسنت، مثبت داخل الجزء العلوي من الغرفة المظلمة لتلبية إضاءة العمل.

3) تركيب مروحة عادم في الغرفة المظلمة لضمان دوران الهواء دون التأثير على حجب الضوء الخارجي.

4) تعتمد الغرفة المظلمة معالجة الرش، وللغرفة المظلمة بأكملها هيكل مدمج ومظهر جميل.

1.8 نظام إزالة المغنطة التلقائي:

نظام إزالة المغنطة هو الموضع الأصلي للمغنطة، وإزالة المغنطة المخففة، والمغنطة المتبقية لا تزيد عن 0.2 مللي تسلا.

1.9 أخرى

1) التوريد العشوائي: انظر نطاق التوريد للتفاصيل.

2) يجب أن يلبي تصميم وتصنيع المعدات معيار JB/T8290-2011 "آلة كشف العيوب بالجسيمات المغناطيسية" ويلبي الشروط الفنية لكشف العيوب بالجسيمات المغناطيسية.

2. ملحقات

3. المعلمات الفنية الرئيسية للمعدات

# تيار المغنطة المحيطية: تيار متردد0-4000 أمبير قابل للتعديل باستمرار مع التحكم في مرحلة انقطاع التيار الكهربائي

# جهد المغنطة الطولية: تيار متردد0- (3000 أمبير * 6 تسلا) 18000 أمبير تسلا قابل للتعديل باستمرار مع التحكم في مرحلة انقطاع التيار الكهربائي

# تأثير إزالة المغنطة: إزالة المغنطة المخففة بالتيار المتردد، المغنطة المتبقية ≤0.2 مللي تسلا

# وضع المغنطة: مغنطة محيطية، مغنطة طولية، مغنطة مركبة محيطية طولية؛معدل خطأ التيار الطولي≤±5%؛ معلمات الملف: 2*3 تسلا،القطر الداخلي 350 مم؛

# الحساسية: وفقًا لمواصفات العملية JB/6065-92 "معيار آلة كشف العيوب بالجسيمات المغناطيسية لفيلم الاختبار"، يمكن عرض فيلم اختبار الحساسية من النوع A 2# (30/100) بالكامل ودائريًا بوضوح.

# شوط التثبيت: 0 مم - 1500 مم

 # الأبعاد: 3900 مم × 1590 مم × 2200 مم

مظهر المعدات ولون الطلاء

لون طلاء خارجي: RAL7035، يُسمح للأجزاء المشتراة بالاحتفاظ باللون الأساسي.
