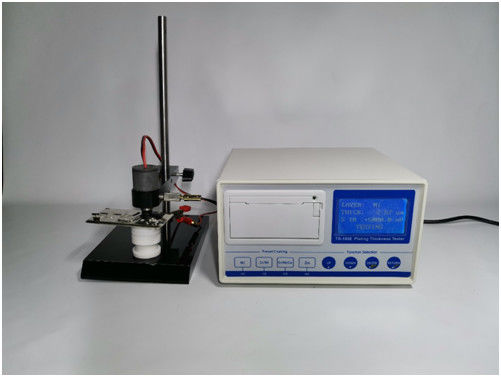

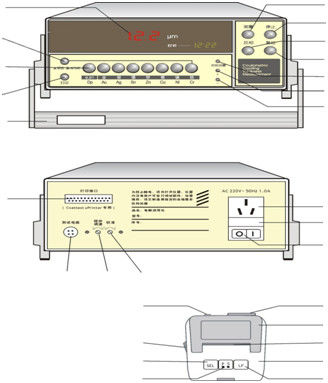

HUATEC TG-100ECولومترياختبار السُمك مقياس سمك طلاء المعدن مقياس سمك الالكتروليت

كيفية اختيار محلولات التحليل الكهربائي

تسمية المحلولات الكهربائية ومجموعات المعادن والقواعد المتدفقة

كيفية قياس معادن الصفائح من طبقة واحدة

المثال: قياس طبقة الزنك مع التجاوز الأبيض على الركيزة الفولاذية ، سمكها 10μm.

1. استخدم المطاط لمسح أفلام التخفيف على سطح طبقة الزنك للمنتج الذي سيتم قياسه.
2. اضغط على رأس الاختبار عمودياً على سطح المادة التي سيتم قياسها، وضغط كاف حتى لا يكون هناك أي تسرب.
3. يتم اختيار محلول الكهربائي A8 من الجدول 2 لمزيج طبقة الزنك على الركيزة الفولاذية. يجب ملء الخلية بـ 2 مل من محلول الكهربائي باستخدام قطار.الخلية لن تملأ بالكامل(مستوى المحلول حوالي 3 ملم من فتحة الخلية)
4. إدخال البيبيتة إلى قاع خلية التحليل الكهربائي، وتكرار مص عدة مرات من أجل إزالة فقاعة الهواء من الخلية،يسمح للمحلول الكهربائي بالاتصال بالكامل مع طبقة الزنك، قبل وضع المزج في الموقف المحدد.
5. اضغط على الزر
6. أدخل سدادة الإشارة في فتحة المسمار في الأقطاب الكهربائية، وربط مقطوعة الإشارة الحمراء إلى الكائن المطلي وتأكد من أنه تم إجراء اتصال مناسب.
7. اضغط على زر القياس، يبدأ المزج بالدوران، بينما تنطلق أجهزة الإنذار، سيتم إيقاف القياس تلقائيًا، وقد تم عرض سمك 10 ميكرو متراً على المؤشر،اضغط على زر التوقف.
8. اضغط على زر الطباعة للحصول على قائمة بنتائج القياس (إذا لم تكن بحاجة إلى القائمة فيمكنك تخطي هذه الخطوة)
9. ارفع المزج، نظف محلول التحليل الكهربائي المستخدم باستخدام البيبيت، ارفع رأس الاختبار، وأخرج المادة.
10. قم بتنظيف السطح الداخلي للخلية والضغط عن طريق الشطف بالماء ومسحها. تأكد من عدم وجود أي منتجات أكسدة عليها قبل استبدالها مرة أخرى.

كيفية قياس التلوين الصلب الكروم

المثال: قياس طبقة الكروم الصلبة على الركيزة الفولاذية ، سمك طبقة الكروم الصلبة هو 35μm.

1. استخدمي مطاطاً لمسح أفلام التخفيف على سطح طبقة الكروم من المادة التي سيتم قياسها
2. اضغط على رأس الاختبار عمودياً على سطح المادة التي سيتم قياسها، وضغط ضغط كاف حتى لا يكون هناك أي تسرب.
3. يتم اختيار محلول الكهرباء A2 من الجدول 2، يجب ملء الخلية بـ 2 مل من محلول الكهرباء باستخدام قطار. لن يتم ملء الخلية بالكامل.(مستوى المحلول حوالي 3 ملم من فتحة الخلية)
4. ادخلوا الخرطوم في قاع خلية التحليل الكهربائي كرروا الشرب عدة مرات لكي تتمكنوا من إزالة فقاعة الهواءيسمح للمحلول الكهربائي بالاتصال بالكامل مع التصفية الكرومية.

ملاحظة: عند قياس الصفائح الكرومية، لا يقتضي وضع جهاز التحريك.

5. اضغط على طبقة زر تحديد Cr وزر قياس Cr.
6. أدخل سدادة الإشارة في فتحة المسمار في الأقطاب الكهربائية، وربط مقطوعة الإشارة الحمراء إلى الكائن المطلي وتأكد من أنه تم إجراء اتصال مناسب.
7. اضغط على زر القياس، يبدأ المزج بالدوران،عندما يظهر سمك 15μm على المؤشر اضغط على زر التوقف ثم اضغط على زر الطباعة ((إذا لم يتمكن الجهاز من العمل بشكل طبيعي)، تجديد محلول الكهرباء، مرة أخرى الضغط على زر القياس. تجديد محلول الكهرباء يجب أن يتم على تردد حتى 15μm حتى زوم.سجل سمك التلوين الصلب الكروم.
8. قم بتنظيف محلول الكهرباء المستخدم باستخدام البيبيت. ارفع رأس الاختبار. اخرج المادة.
9. تنظيف السطح الداخلي للخلية والضغط عن طريق الشطف بالماء ومسحها. تأكد من عدم وجود أي منتجات أكسدة عليها قبل استبدالها مرة أخرى.

كيفية قياس الطلاء متعدد الطبقات

مثال: قياس سمك الودائع المتعددة الطبقات التي تتكون من النحاس،التصفية بالنيكل والكروم على الركيزة الفولاذية. سمك طبقات المكونات هو 0.4μm من الكروم، 14μm من النيكل، 10μm من النحاس.

1. استخدم المطاط لمسح أفلام السلبية على سطح الطلاء على المادة التي سيتم قياسها
2. اضغط على رأس الاختبار عمودياً على سطح المادة التي سيتم قياسها، وضغط ضغط كاف حتى لا يكون هناك أي تسرب.
3. يتم اختيار محلول الكهرباء A2 من الجدول 2، يجب ملء الخلية بـ 2 مل من محلول الكهرباء باستخدام قطار. لن يتم ملء الخلية بالكامل.(مستوى المحلول حوالي 3 ملم من فتحة الخلية)
4. ادخلوا الخرطوم في قاع خلية التحليل الكهربائي كرروا الشرب عدة مرات لكي تتمكنوا من إزالة فقاعة الهواءيسمح للمحلول الكهربائي بالاتصال بالكامل مع التصفية الكرومية.

ملاحظة: عند قياس الصفائح الكرومية، لا يقتضي وضع جهاز التحريك.

5. اضغط على زر قياس T & Cr.
6. أدخل سدادة الإشارة في فتحة المسمار في الأقطاب الكهربائية، وربط مقطوعة الإشارة الحمراء إلى الكائن المطلي وتأكد من أنه تم إجراء اتصال مناسب.
7. اضغط على زر القياس، وبدء المحرك في الدوران، في حين أن الإنذارات الزجاجة، سيتم إيقاف القياس تلقائيًا، وقد تم عرض سمك 0.4μm على المؤشر،اضغط على زر القياس مرة واحدة أو مرتين، والضجيج قبل الضغط على زر التوقف. سجل سمك الصفائح الكرومية (قيم القياس تستند إلى القيم التي تم الحصول عليها من أول ضجيج).
8. تنظيف محلول التحليل الكهربائي المستخدم باستخدام البيبيت دون رفع قاعدة الخلية.غسل الخلية 1-2 مرات بماء إزالة الأيونات قبل ملء الخلية بـ 2 مل من محلول A5 (راجع الجدول 2)، محلول التحليل الكهربائي A5 لتصفية النيكل على الركيزة النحاسية) ، ثم وضع المزج إلى وضعية الجهاز.
9. كرر الخطوة 7 كما هو مذكور أعلاه وتسجيل سمك 14μm من طلاء النيكل.

10. كرر الخطوات 7 و 8 كما هو مذكور أعلاه وتسجيل سمك 10μm من طبقة النحاس.
11. قم بتنظيف محلول الكهرباء المستخدم باستخدام البيبيت. ارفع رأس الاختبار. اخرج المادة.
12. قم بتنظيف السطح الداخلي للخلية والضغط عن طريق الشطف بالماء ومسحها. تأكد من عدم وجود أي منتجات أكسدة عليها قبل استبدالها مرة أخرى.

صياغات وأساليب تحضير المحلولات الكهربائية

المتطلبات: يحتاج محلول التحليل الكهربائي إلى إعداد من الصف النقي التحليلي للمواد الكيميائية والماء المقطر.

الخصائص

• يسمح بقياس سمك طبقة واحدة من المعادن الكهربائية
• أنواع الطلاء القياسية المحددة مسبقًا هي: الكروم الزخرفي ، الكروم الصلب ، النيكل ، النحاس (النحاس على الحديد أو الأساس غير المعدني) ، الزنك ، القطن ، الفضة ، والذهب 8 أنواع الطلاء.إذا كنت ترغب في اختبار أنواع أخرى من الطلاءعلى سبيل المثال ، إذا كنت بحاجة إلى اختبار النيكل غير الكهربائي (قد لا يختبر العملاء الفضة) ، يمكنك تغيير الفضة إلى النيكل غير الكهربائي.
• يسمح بقياس سمك الطبقات الفردية من الطلاءات المتعددة الطبقات
• يسمح بقياس سمك الطلاءات المعلبة على المواد غير الموصلة مثل البلاستيك
• يسمح العرض الرقمي بقراءات مباشرة سهلة ودقيقة للسمك المقاس في النظام العشري
• مجهزة بطابعة مصغرة ، والتي يمكن أن تطبع تلقائيًا أنواع الطلاء ، والسمك ووقت الاختبار
• لا يمكن قياس الفرق المحتمل
• مصممة للاستخدام وفقًا لإجراءات الاختبار القياسية المتوافقة مع مواصفات ISO

المواصفات

النموذج: TG-100E

مصدر الطاقة: AC 220V±10٪ ، 50 ′′ 60Hz

استهلاك الطاقة: لا يزيد عن 25 واط

الوزن الإجمالي: حوالي 9 كجم

حجم الحزمة: 370×440×230 ((ملم) لجسم الاختبار

نطاق القياس: خطأ 050μm: ≤±10%

قائمة مفصلة:

جسم الاختبار TG-100E 1

موقف الاختبار المحتمل 1

كابل الإشارة للمحول المحتمل 1

خلية التحليل الكهربائي 1

غسيل 1

محلولات التحليل الكهربائي A2، A4، A5، A8 1

المطاط 1

زجاجة تقسيم 2

الحلمة 1

التعليمات، بطاقة الضمان 1

القياس قبل التفتيش

1.ضع جهاز الاختبار، ومركز الاختبار ومركز المواد الكيميائية على طاولة العمل في مسافة متساوية.

2. تأكد من أن مصدر الطاقة هو AC 220V.
3. قم بتوصيل الجهاز إلى طاولة الاختبار باستخدام الكابلات.
4. اضغط على أي زر تحديد التغطية، اختصار مقطوعة الإشارة إلى نهاية سدادة الإشارة، وتشغيل مفتاح الطاقة ثم اضغط على زر القياس،يجب أن يدور المحرك وبدأ العدفصل خط الاتصال بين مقطع الإشارة ومحطة وصلة الإشارة ، يجب أن يتوقف المختبر على الفور لعد والإنذار.وبالتالي يمكن اعتبار حالة المختبر طبيعية.
