تفاصيل المنتج:
|
| diameter range of wire rope: | φ1.5-300mm (need to configure different series of specifications sensor) | accuracy: | 99.99% |
|---|---|---|---|
| allowable repeatability error: | ±0.055% | allowable error: | ± 0.2% |
| Power supply: | 5V from computer battery | Ambient temperature: | -10℃~40℃ |
| Atmospheric pressure: | 86~106Kpa Relative humidity: ≤85% | ||
| إبراز: | آلة الكشف عن العيوب في حبل الأسلاك الداخلي,آلة الكشف عن عيوب الحبل السلكي الخارجي,آلة الكشف عن عيوب الحبل السلكي,External Wire Rope Flaw Detection Machine,Wire Rope Flaw Detection Machine |
||
HRD-120 متكامل آلة الكشف عن حبل الأسلاك الداخلية والخارجية
一. نظرة عامة على المنتج
◆متصلاكتشاف حبل الأسلاكداخلي وخارجيالأسلاك المكسورة ، التآكل ، الصدأ ، التشوه ، خيوط فضفاضة ، سلك تخطي ، تغييرات المواد والعيوب الأخرى.
◆ يمكن أن يستوفي تقرير نتيجة الاختبار معايير الصناعات المختلفة ولديه عدد الأسلاك المكسورة ونسبة مساحة الأسلاك المكسورة إلى المساحة الكلية للسلك.
◆ استخدام واجهة USB للكمبيوتر (Wired) أو "شبكة Wi-Fi الخاصة" (لاسلكي) تحليل معالجة أخذ العينات المباشر ، مع نتائج الصوت والضوء عبر الإنترنت ونتائج العرض في الوقت الفعلي.
◆ التركيب الدائري المستشعر ، المحيط المحيطي ، المغنطة المحورية ، حبل الأسلاك المغنطة الفورية لحالة التشبع.
◆ يتبنى المستشعر قذيفة الألومنيوم من سبائك ، مع وظائف مقاومة للماء ، مقاومة للغبار ، مقاومة للصدمات ومقاومة للرطوبة.
◆ التشغيل المستقر ، والأداء الموثوق به ، ودقة الكشف العالية ، والأداء القوي لمكافحة المؤتمرات ، وبيانات دقيقة.
◆ يتكيف البرامج مع Windows 98/2000/XP/VISTA/Windows 7/8/10/11 أنظمة تشغيل الكمبيوتر المختلفة
◆ يستخدم على نطاق واسع في التعدين ، الكابلات ، معدات الرفع ، المصعد ، آلات الموانئ ، جسر الكابلات وحقول أخرى.

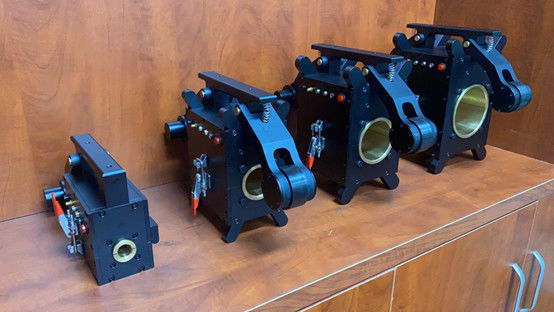

كل ما يجب تخصيصه: آلة الكشف عن عيب حبل الأسلاك (48 مم صغيرة - 78 ملم متوسطة - 108 ملم كبيرة)
| Sn. | تكوين الاسم والنموذج | كمية | علامة | |
| وحدة الاستشعار | 1 |
• وحدة الاستشعار المتكاملة • المثير عالي السرعة القابل للعكس • مركبة إشارة الموصلية العالية • مجموعة الحساسية المغناطيسية لقاعة العرض • غلاف التآكل المركب العائم • تشفير المسافة عالية الدقة • جهاز تدحرج عجلة تحديد المواقع التلقائي |
1تعيين | تشمل التشفير |
| 2 |
• التنبيه في الوقت الحقيقي (التحويل الرقمي إلى التناظرية HI-Fi) • وحدة التحويل التناظرية إلى الرقمية • وحدة رفض الضوضاء التلقائي • وحدة الإنذار المسموع والمرئي • وحدة ضمان جودة الكشف • وضع التوصيل والتشغيل DAQ |
1تعيين | يشمل التقاط Wi-Fi | |

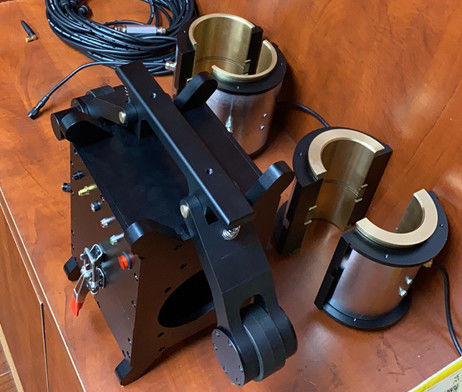

| 3 | غلاف بطانة قابلة للاستبدال | 5 مجموعات | وتناقش المواصفات المخصصة بشكل منفصل | |
| وحدة المعالجة | 4 | كابل نقل USB | 1 كمبيوتر | طولها 20 مترًا مخصصًا |
| 5 | هوائي Wi-Fi | 2 أجهزة كمبيوتر | واحد لقطع الغيار | |
| 6 | إصدار الإصدار V3.0 إشارة معالجة في الوقت الفعلي | 1 مجموعة | ||
| 7 | كمبيوتر الحصول على البيانات (نوع الكمبيوتر اللوحي) | 1Unit | وشملت شاحن | |
| وحدة الملحقات | 8 | حالة الأدوات المخصصة | 1 كمبيوتر | عجلة تحويل قضيب سحب مخصصة |
| 9 | شاحن الكل في واحد | 1 كمبيوتر |
الضوء الأحمر: الشحن الأخضر: ممتلئ |
|
| 10 | كابل سلامة الجر المرن | 1 كمبيوتر | اتصالات مرنة لوحدات الاستشعار | |
| 11 | دليل التشغيل (البيانات الفنية ذات الصلة) | 1 كمبيوتر | ||
| 12 | شهادة (بطاقة ضمان) | 1 كمبيوتر | ||
| 13 | قائمة التعبئة | 1 كمبيوتر |
ملاحظة: 1 ، من بينها 7 قرص كمبيوتر ثنائي الاستخدام هو اختياري (وفقًا للطلب ، التكلفة إضافية) ؛
2 ، يمكن تخصيص جميع الأحجام عند الطلب (ويمكن تخصيصها بدقة بطانة قابلة للاستبدال) ؛ مثل 48 ملم+24 ملم جلبة قابلة للاستبدال
三.
1. الأداة الافتراضية: حبل عدم اليقين اللانهائي. إن تطبيق تقنية الأدوات الافتراضية فقط ، واستبدال الأدوات التقليدية بالبرامج ، ومعالجة أخذ العينات المباشرة بواسطة أجهزة الكمبيوتر ، لا يمكنه أي اكتشاف ضائع أو عدم إساءة حجم ، تمامًا مثل مشاهدة فيلم ، ومسح حبل الأسلاك خلال العملية ، تكون النتائج دقيقة وجيدة التكرار.
2. ثلاثة أدوات ثابتة: وفقًا للمعايير الوطنية لخردة الحبل الأسلاك في صناعات مختلفة ، يطبق هذا المنتج نوعية الكهرومغناطيسية ، الكمية ، تحديد المواقع ، والكشف غير المدمر عبر الإنترنت لأسلاك حبل داخلية وخارجية ، وصدأ ، وارتداء ، وتغييرات في منطقة المقطع المعدني ، والروح السائبة ، والخيوط ، والتشوه ، والمواد التي يتم تحديدها ومواد أخرى.
3. الأداة القانونية: تمشيا مع ASTM1571-2021 American Standard و GB/T21387-2008 الوطني المعيار الوطني.
四. المؤشرات الفنية
يمكن للسلسلة بأكملها اكتشافنطاق قطر الحبل الأسلاك:φ1.5-300mm (تحتاج إلى تكوين سلسلة مختلفة من مستشعر المواصفات)
السرعة النسبية لحبل المستشعر وحبل الأسلاك: 0.0-6.0 م/ث الأفضل: 0.1-0.5 م/ث
أفضل فجوة بين غلاف دليل المستشعر وحبل السلك هي 2-4 مم ، والفجوة المسموح بها هي 0-15 ملم
قدرة الكشف عن عيب السلك (LF)
النوعية:دقةمن الكشف النوعي للأسلاك المكسورة المركزية المفردة99.99 ٪
الكمية: يسمح عدد الأسلاك المكسورة في مكان واحد
معدل الدقة أكثر من 92 ٪ عندما يتم اكتشاف عدد الأسلاك المكسورة في مكان واحد دون خطأ لأكثر من 100 مرة
المعدل الكمي لتغيير المقطع المعدني المعدني (LMA)
الخطأ التكرار المسموح بهحساسية الكشف± 0.055 ٪
الخطأ مسموح بهلقيمة مؤشر دقة الاختبار:± 0.2 ٪
الموضع (L) القدرة على الكشف: نسبة خطأ في قيمة إشارة الكشف: ± 0.2 ٪
مزود الطاقة:5 فولت من بطارية الكمبيوتر
وزن المستشعر: المواصفات الشائعة <10 كجم (مخصصة وفقًا للوضع الفعلي)
درجة الحرارة المحيطة:-10℃ ~ 40 ℃الضغط الجوي:86 ~ 106kpa الرطوبة النسبية:≤85 ٪
