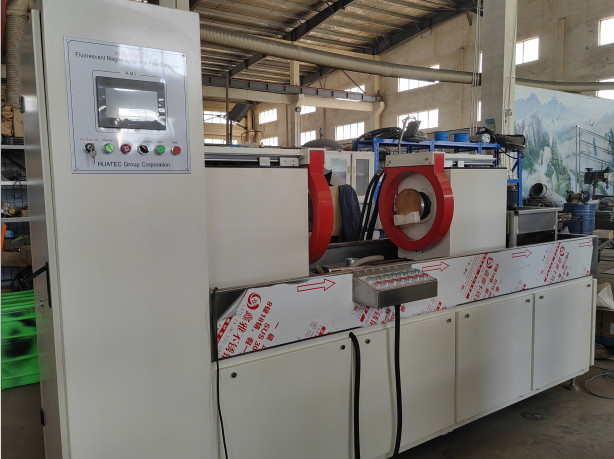

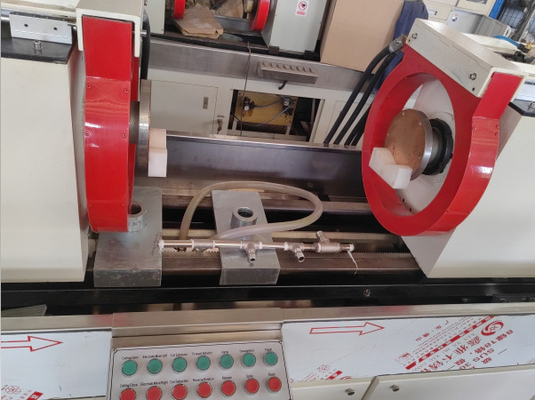

كاشف عيوب الجسيمات المغناطيسية الفلوريسنتية HMP-5000
مبدأ العمل
الاستفادة من التفاعل بين مجال التسرب المغناطيسي والبودرة المغناطيسية في عيب قطعة العمل.يستفيد من الفرق بين نفوذ العيوب السطحية والقريبة من السطح لمنتجات الصلب (مثل الشقوق)، إدراج الخامات ، خطوط الشعر ، الخ) والتنفس المغناطيسي للصلب ، سيتم تشويه المجال المغناطيسي عند عدم استمرارية هذه المواد بعد المغناطيسية ،تشكل جزءًا من تسرب التدفق المغناطيسي وتوليد حقل تسرب مغناطيسي، باستخدام خصائص التسرب المغناطيسي في موقع العيب لاستيعاب المسحوق المغناطيسي ،وبالتالي جذب مسحوق مغناطيسي لتشكيل تراكم مسحوق مغناطيسي في العيب - علامات مغناطيسية، في ظل ظروف الإضاءة المناسبة ، يتم الكشف عن موقع الشكل والعيب وفقًا لذلك.
| المعلمات التقنية | |||
|
التيار الحالي الاسم |
HWDC/FWDC (اختياري) |
||
| تيار المغناطيسية المحيطية (A) | 5000 | ||
| المغناطيسية الطولية MMF (AT) | 12000,16000,18000,20000 | ||
| القطر الداخلي للفكرة الاختيارية (ملم) | 350,400,500,600 | ||
| المسافة القصوى الاختيارية بين الأقطاب الكهربائية (mm) | 1000,1500,2000,3000,5000 | ||
| المحرك الرئيسي | النوع المتكامل / المنقسم (خزانة التحكم منفصلة عن المحرك الرئيسي) | ||
| الحساسية | إظهار واضح على قطعة الاختبار من النوع A (30/50,15/50,7/50) | ||
| دورة العمل | ≤ 30% | ||
| وضع التحكم | اليدوي / الآلي | ||
| واجهة التشغيل | عداد أمبيرات رقمي/شاشة لمسة | ||
| آلية التثبيت | اليدوي / النيوماتيك | ||
| وضع الدوران | اليدوي / الكهربائي | ||
| حركة الكترود الذيل | اليدوي / الكهربائي | ||
| طريقة مغناطيسية التيار المتردد | المغناطيسية المحيطة، الطولية، المركبة | ||
| إزالة المغناطيسية من التيار المتردد | إزالة المغناطيسية التلقائية من الانهيار | ||
| وضع التصحيح | تصحيح نصف الموجة (HWDC) / تصحيح الموجة الكاملة (FWDC) | ||
| طريقة مغناطيسية التيار المتردد |
المغناطيسية المحيطية المترددة، المغناطيسية المحيطية المشتركة، المغناطيسية الطولية المترددة، المغناطيسية الطولية المشتركة، المغناطيسية المحيطية المترددة + المغناطيسية المركبة الطولية المترددة،المغناطيسية المركبة الطولية المترددة + التيار المتردد |
||
| إزالة المغناطيسية المتواصلة | إزالة المغناطيسية من الترددات المنخفضة للغاية | ||
| مصباح الأشعة فوق البنفسجية | معلق / محمول | ||
| وقت الرش | 36 ثانية / التحكم اليدوي | ||
| وقت المغناطيسية | 0.52 ثانية لكل دورة | ||
| وقت مراقبة الدوران | خمس عشرة ثانية | ||
| وقت إزالة المغناطيسية | 35 ثانية لكل دورة | ||
| إمدادات الهواء | 0.4-0.8MPa | ||
| إمدادات الطاقة | ثلاثي المراحل خمسة أسلاك، 380V ± 10٪، 50 هرتز | ||
| الأبعاد الإجمالية (ملم) | الطول: 1.5m + فاصل الكترود | ||
| العرض: 2000الارتفاع: 2200 | |||
التطبيق
مصممة لاكتشاف العيوب الصغيرة السطحية والقريبة من السطح (مثل الشقوق ، إدراجات الخث) من قطع العمل المغناطيسية الحديدية (مثل المسامير ، المسامير ، البوشينغز ، العجلات ، حلقات العجلات ، المحركات ، الخ.) الناجمة عن التزوير، التخفيف، طحن، التعب، وغيرها من العمليات.
معايير الامتثال
جهاز الكشف عن عيوب الجسيمات المغناطيسية: GB/T 8290 2011
شروط المراقبة للتفتيش على الجسيمات المغناطيسية: GB/T 5097-2020 / ISO 3059:2012
معيار ASTM: طريقة الكشف عن الجسيمات المغناطيسية ASTM E1444-01
معايير الاتحاد الأوروبي / الدولية: DIN EN ISO 9934-2:2003
المعلمات التقنية
نطاق الكشف: قطر: 0~260 ملم، طول: 1200 ملم (منطاق يمكن تخصيصه 0~3000 ملم)
طريقة الكشف: الكشف عن الجسيمات المغناطيسية الفلورسنت أو غير الفلورسنت
طريقة المغناطيسية: المغناطيسية المحيطة، الطولية، والتركيبة
مسافة الكترود: قابل للتعديل 0-1200 ملم ، يمكن تخصيص النطاق 0-6000 ملم
آلية التشغيل: التشغيل اليدوي / الرئوي
تيار المغناطيسية: 0 ‰ 6000A
تأثير إزالة المغناطيسية: المغناطيسية المتبقية <0.3 م.ت
الحساسية: عرض واضح على قطعة الاختبار القياسية من النوع A1 (15/50 ميكرومتر)
مصدر الطاقة: ثلاثي المراحل خمسة أسلاك AC 380V 50Hz
التكوين القياسي:
الوحدة الرئيسية لفحص الجسيمات المغناطيسية
رقميةأمبرومتر
غرفة مظلمة مقاومة للضوء مع الستار
مصباح الأشعة فوق البنفسجية معلق
الجسيمات المغناطيسية الفلوريسنتية
أنبوب اختبار تركيز التعليق المغناطيسي
مقياس المغناطيسية
التكوين الاختياري:
غرفة مظلمة نصف مغلقة
غرفة مظلمة مغلقة بالكامل
المغناطيسية المتواصلة (HWDC/FWDC)
لوحة التحكم بشاشة اللمس
مراقبة الدوران (اليدوية / الكهربائية)
الكهرباء التي تحرك الكهرباء الكهربائية
سجادة شبكة نحاسية مقاومة للنار
| النموذج | التكوين | حركة الكترود الذيل | مراقبة الدوران | لوحة التشغيل | |||
| الدليل | الكهربائية | الدليل | الكهربائية | مقياس أمبتر رقمي | شاشة لمسة | ||
| الاقتصادية | غرفة مظلمة أساسية | √ | √ | √ | |||
| المعيار | غرفة مظلمة نصف مغلقة | √ | √ | √ | |||
| متقدمة | غرفة مظلمة مغلقة بالكامل | √ | √ | √ | |||
