تفاصيل المنتج:
|
| Longitudinal magnetizing flux potential（AT）: | 12000 | Inside diameter of coil（mm）: | 400 |
|---|---|---|---|
| Control mode: | Manual/semi-automatic | Longitudinal magnetic potential: | 0~12000AT |
| Detection sensitivity: | A1 standard test film (15/50) clearly displayed | ||
| إبراز: | آلة الكشف عن عيوب الجسيمات المغناطيسية,آلة الكشف عن عيوب الجسيمات المغناطيسية الفلوريسنتية,الكشف عن عيوب الجسيمات المغناطيسية الفلورسنتية,Fluorescent magnetic particle flaw detection machine,Fluorescent magnetic particle flaw detection |
||

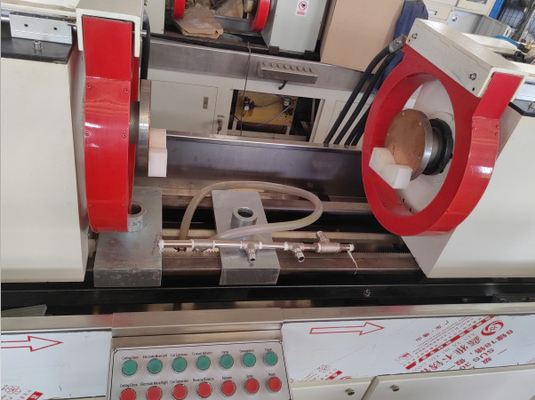

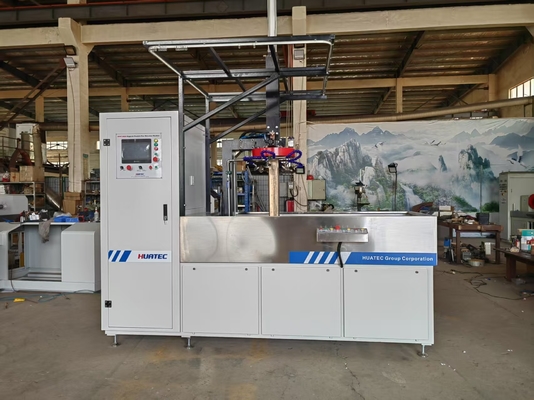

آلة الكشف عن عيوب الجسيمات المغناطيسية الفلوريسنتية HMP-6000A
(1) عملية الاختبار:

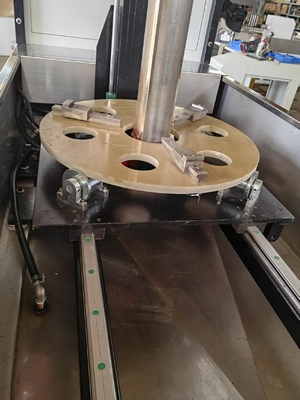

Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
مبدأ العمل
الكشف عن عيوب الجسيمات المغناطيسية يستخدم التفاعل بين مجال التسرب المغناطيسي والبودرة المغناطيسية في عيب قطعة العمل،الذي يستفيد من الفرق بين العيوب السطحية والقريبة من السطح لمنتجات الصلب (مثل الشقوق)، إدماج الحطام ، خطوط الشعر ، الخ) ومرونة مغناطيسية من الصلب. بعد المغناطيسية ، سيتم تشويه المجال المغناطيسي في عدم استمرارية هذه المواد ،تشكل جزءًا من تسرب التدفق المغناطيسي وتوليد حقل تسرب مغناطيسيوبالتالي جذب مسحوق مغناطيسي لتشكيل تراكم مسحوق مغناطيسي في العيب - علامات مغناطيسية، في ظل ظروف الإضاءة المناسبة، والتي تظهر موقع وشكل العيب
الاستخدام
يتم استخدام آلة الكشف عن عيوب الجسيمات المغناطيسية الفلوريسنتية للكشف عن سطح وبالقرب من سطح قطع العمل المغناطيسية الحديدية (مثل حلقة المحامل ، حلقة الأسنان ، الأسطوانة ، المخروط ، الخ) بسبب التزوير,التخفيف والطحن والإرهاق الناجم عن الشقوق وإدراج الخث وغيرها من العيوب البسيطة.
تطبيق المعايير
آلة الكشف عن عيوب الجسيمات المغناطيسية: GB/ T8290-2011
ظروف المراقبة للتفتيش على الجسيمات المغناطيسية: GB/T 5097-2020/ ISO 3059:2012
الجمعية الأمريكية للمواد والاختبار: طريقة اختبار الجسيمات المغناطيسية ASTM E1444-01
الاتحاد الأوروبي، المعيار الدولي: DIN EN ISO 9934-2-2003
المعلم التقني
مسافة الكهرباء: 0 ~ 500mm
التيار المحيطي: 0 ~ 8000A
إمكانات مغناطيسية طولية: 0~12000AT
طريقة الكشف: الكشف عن الجسيمات المغناطيسية الفلورسنتية
وضع المغناطيسية: المغناطيسية المحيطية، المغناطيسية الطولية، المغناطيسية المركبة
وضع التثبيت: التثبيت الهوائي
تأثير إزالة المغناطيسية: بقاء أقل من 0.3mT
حساسية الكشف:فيلم الاختبار القياسي A1 (15/50) معروض بوضوح
مصدر الطاقة: ثلاثي المراحل 5 أسلاك AC 380V 50Hz
جدول التكوين:
1 مجموعة من آلة الكشف عن عيوب الجسيمات المغناطيسية الفلورسنتية
1 مجموعة من آليات غزل العصا
1 مجموعة منصة رفع هوائية

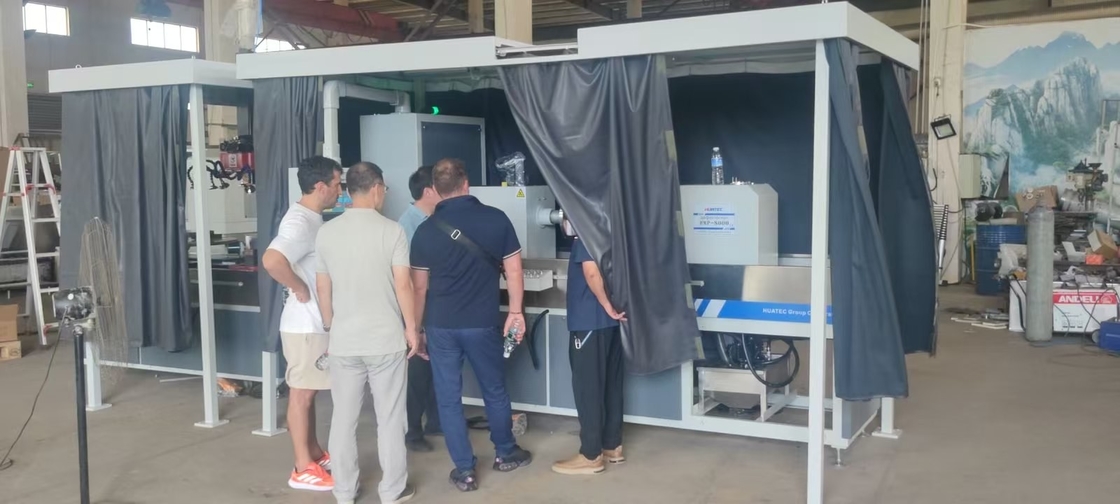

1 مجموعة غرفة مظلمة
1 مجموعة من فيلم الاختبار القياسي
1 مقياس مغناطيسية
1 مجموعة من مفاتيح القدم
1 مصباح فوق البنفسجي المحمول
