تفاصيل المنتج:
|
| النطاق: | 0-25000 ملم، بسرعة الفولاذ | السرعة المادية: | 100 20000 م / ث |
|---|---|---|---|
| تردد تكرار النبض: | 30-3000 هرتز | النطاق الديناميكي: | ≥38 ديسيبل |
| قدرة الميز: | > 40 ديسيبل (5P14) | مخلفات الحساسية: | > 62 ديسيبل |
| إبراز: | كاشف عيب بالموجات فوق الصوتية لتسجيل الفيديو,كاشف عيوب بالموجات فوق الصوتية عالية السرعة,كاشف عيوب بالموجات فوق الصوتية في الوقت الحقيقي,High Speed Ultrasonic Flaw Detector,Real-time Ultrasonic Flaw Detector |
||

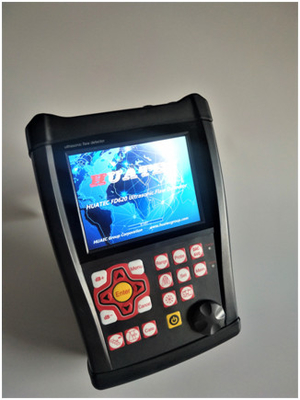

FD620 كاشف عيوب بالموجات فوق الصوتية عالي السرعة لتسجيل الفيديو في الوقت الفعلي
★ تتم المطالبة بمعايرة المسبار وصنع المنحنيات والعمليات الأخرى بواسطة مربع الحوار في العملية برمتها ، ولا حاجة لقراءة الدليل
★ جميع الأدوات متضمنة ما تحتاجه: DAC و AVG و Bscan بالألوان و AWS ، إلخ.
★ تردد تكرار النبض: 30-3000 هرتز ، تعديل دقيق ، مسح عالي السرعة ، لا تفوت الكشف أبدًا
★ نسبة إشارة إلى ضوضاء عالية ، صدى واضح ومستقر ، تصميم مضاد للضوضاء ، مثالي لظروف العمل القاسية
★ 10 بت AD ، أخذ عينات عالية السرعة يؤدي إلى رسم بياني صدى أفضل مع جميع التفاصيل. حساس ويمكنه اكتشاف حتى العيوب الصغيرة
★ شاشة ملونة حقيقية واضحة وضوح الشمس. واجهة مستخدم مفيدة تجعل العملية أسهل بكثير.
★ تسجيل فيديو للكشف عن العيوب في الوقت الفعلي عالي السرعة. تخزين بيانات USB غير محدود.
★ اتصال Bluetooth ، يقوم تطبيق الهاتف المحمول بإنشاء تقرير الكشف عن العيوب في الموقع ويحقق الطباعة
★ معيار IP65. علبة من سبائك + هلام السيليكا ، مقاومة للماء والغبار ، صلبة وتدوم إلى الأبد. يجعل دعم التخميد يقف في أي زاوية.
★ تدوم البطارية 15 ساعة بشحنة واحدة. تحتوي كل بطارية على تحكم في الشحن الخاص بها ، لذا يمكنها العمل على مدار الساعة مع بطاريتين
تحديد
| نطاق |
0-25000 مم ، بسرعة الفولاذ |
| سرعة المادة |
100～20000 م / ث |
| تردد تكرار النبض |
30-3000 هرتز |
| النطاق الديناميكي |
&ge؛ 38 ديسيبل |
| الخطية |
أفقي: +/- 0.2٪ FSW ، رأسي: 2.5٪ FSH ، دقة المضخم +/- 1 ديسيبل |
| قوة الحل |
> 40 ديسيبل (5P14) |
| بقايا الحساسية |
> 62 ديسيبل |
| الرفض (القمع) |
0 إلى 80٪ من ارتفاع الشاشة الكامل |
| ذاكرة كبيرة |
1000 رسم بياني ، 500 إعدادات استقلالية ، يمكن إدخال أي معيار بحرية ، يمكننا العمل في المشهد بدون كتلة اختبار |
| أوضاع الاختبار |
صدى النبض ، عنصر مزدوج والإرسال عبر |
| أنواع المسبار |
مستقيم واحد ، زاوية واحدة ، مستقيم مزدوج ، زاوية مزدوجة ، من خلال ، زاحف ، سطح |
| مراقبو البوابة |
بوابتان مستقلتان يمكن التحكم فيهما على نطاق المسح بأكمله |
| وحدات |
بوصة أو ملليمتر |
| متطلبات الطاقة |
التيار الكهربائي 100-240 فولت تيار متردد ، 50-60 هرتز |
| تأخير العرض |
-20 إلى 3400 µ؛ s |
| تأخير المسبار / إزاحة الصفر |
0 إلى 99.99 µ؛ s |
| قوة |
حزمة بطارية ليثيوم أيون داخلية قابلة لإعادة الشحن مصنفة 7.2 فولت عند 8000 مللي أمبير في الساعة 15 ساعة وقت تشغيل اسمي اعتمادًا على سطوع الشاشة 4 ساعات وقت إعادة شحن نموذجي |
| الارتفاع × العرض × العمق (مم) |
260 × 175 × 60 (مم) |
| درجة حرارة التشغيل |
-10℃ إلى 50℃ |
| درجة حرارة التخزين |
-30℃ إلى 50℃ |
| طاقة النبض |
200 فولت ، 300 فولت ، 400 فولت ، 500 فولت قابلة للتحديد |
| التقويم |
موجة نصف موجة موجبة ، موجة نصف موجة سالبة ، موجة كاملة ، نظام RF |
| عرض النطاق الترددي (تمرير نطاق المضخم) |
0.2 إلى 20 ميجاهرتز |
| مراقبو البوابة |
بوابتان مستقلتان يمكن التحكم فيهما على نطاق المسح بأكمله |
| حساسية |
120 ديسيبل كحد أقصى بدقة قابلة للتحديد 0.1 ، 1.0 ، 2.0 ، 6.0 ديسيبل |
| وصلات المحول |
BNC أو LEMO |
وظائف
شاشة عرض آلية لموقع العيب الدقيق (العمق د ، المستوى ص ، المسافة س ، السعة ، sz ديسيبل ، ф).
تحديد حجم العيوب: تحديد حجم العيوب تلقائيًا باستخدام AVG / AVG أو DAC ، يسرع الإبلاغ عن قبول العيوب أو رفضها.
المعايرة الآلية لنقطة الصفر للمحول ، والزوايا ، والحافة الأمامية وسرعة المادة.
من الملائم إنشاء واستخدام DAC و AVG لتقييم الصدى ، ويمكن تعديل المنحنى وتعويضه.
توصيل قرص الذاكرة ، يمكن للوحدة الحصول على ذاكرة غير محدودة.
جعل الفيديو تلقائيًا لعملية الاختبار والتشغيل ؛ استخدم قرص U ، وطول الفيديو غير محدود.
مسح ضوئي ملون.
هناك 13 معيارًا دوليًا مضمنًا في الوحدة.
اتصال Bluetooth بجهاز محمول لإنشاء وطباعة تقارير الكشف في الموقع. AWS D1.1.
ميزة تصحيح السطح المنحني.
ميزة قياس ارتفاع الشق.
تكبير البوابة: انتشار نطاق البوابة على عرض الشاشة بأكمله.
وظيفة الكسب التلقائي.
المغلف: عرض متزامن لمسح A المباشر بمعدل تحديث 60 هرتز ومغلف لعرض مسح A.
Peak Hold: قارن أشكال موجات الذروة المجمدة بمسح A المباشر لتفسير نتائج الاختبار بسهولة.
تجميد المسح: يحمل تجميد العرض شكل الموجة وبيانات مسار الصوت.
إنذار: صوت صفير و LED.
ساعة في الوقت الحقيقي.
املأ الصدى.
التقاط علامة.
لون الصدى داخل البوابة.

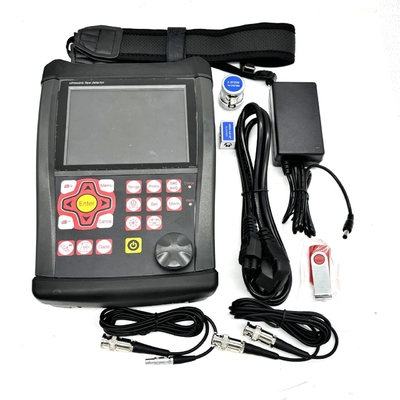

الحزمة القياسية
كاشف عيوب بالموجات فوق الصوتية المحمول FD620 1
محول شعاع مستقيم (4 ميجاهرتز ، &Phi؛ 10) 1
محول شعاع الزاوية (4 ميجاهرتز ، 8 مم × 9 مم ، 60 درجة) 1
كابل توصيل للمحول (BNC-LEMO 00 ، أو LEMO 01-LEMO 00 اختياري) 1
حزمة بطارية ليثيوم أيون قابلة لإعادة الشحن ، 8 أمبير في الساعة 1
وحدة إمداد / شاحن الطاقة 1
دليل التشغيل باللغة الإنجليزية 1
تطبيق البرنامج 1
حزام 1
