تفاصيل المنتج:
|
| النموذج: | HXPC-200A | سرعة السفر:: | ≥100mm/s ؛ |
|---|---|---|---|
| ساعات العمل:: | أكثر من 8 ساعات | استهلاك الطاقة:: | ≤150W ؛ |
| إبراز: | زاحف الجدار الخارجي لخط الأنابيب 200A,نظام الزحف في الجدار الخارجي للأنابيب,Pipeline Outer Wall Crawler System |
||

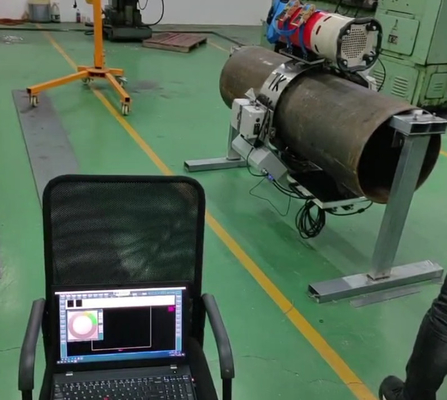

HXPC-200Aنظام الزحف في الجدار الخارجي للأنابيب
1مقدمة عامة
(1) علامة تجارية للمعدات: HUATEC
(2) النموذج: HXPC-200A
(3) سرعة السفر: ≥100mm/s.
(4) وضع المشي يتبنى نوع المسار لضمان التوجه الرأسي لللحام: ± 1 ملم، التوجه الاتجاه المشي
الدقة: ± 1 ملم.
(5) يمكن أن تلبي متطلبات القيادة من آلة الأشعة الاتجاهية ذات الجدار المزدوج ذات الظل الواحد للأنابيب التي يقل قطرها عن 1600 ملم.
(6) استخدام نظام الاتصال اللاسلكي مزدوج النطاق 5G ، مسافة التحكم: 100 متر (أرض مفتوحة) ؛
(7) استخدام مصدر طاقة بطارية الليثيوم منخفضة درجة الحرارة متكاملة 36 فولت ، سهلة الاستبدال ، يمكن أن تعمل بشكل طبيعي عند -40 درجة مئوية ؛
(8) ساعات العمل: أكثر من 8 ساعات.
(9) استهلاك الطاقة: ≤ 150 واط

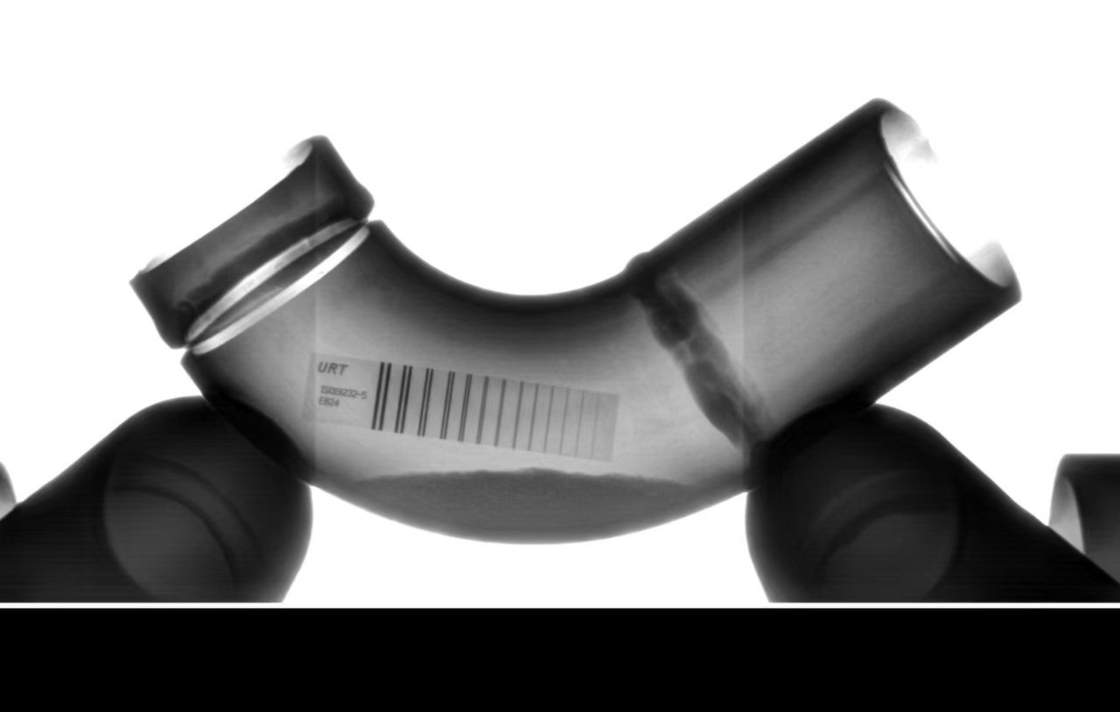

(10) محرك متزامن مع مركبة تسلق جدار الأنابيب (ماسح مسطح) لاستكمال متطلبات الكشف عن الظل الواحد DR Transillumination
| علامة تجارية للمعدات: HUATEC | النموذج: HXPC-200A |
| سرعة السفر: ≥100mm/s. | استهلاك الطاقة: ≤ 150 واط |
| ساعات العمل: أكثر من 8 ساعات | اسم المعدات: آلة الكشف عن الأخطاء بالأشعة السينية ذات التردد العالي المحمولة ذات الضغط الثابت |
| أنبوب الأشعة: أنبوب معدني سرامي | الطراز: XXG 300JYGF |
| نطاق تنظيم الجهد في أنابيب الأشعة السينية: 50-300kV | خطوة تنظيم الجهد في الأنابيب: 1kV/خطوة |
| خطوة تنظيم تيار الأنابيب: 0.1mA/خطوة | أقصى وقت للتعرض: 99 دقيقة و 59 ثانية |
2كاشف عيوب بالأشعة السينية المحمول
(1) اسم المعدات: آلة الكشف عن عيوب الأشعة السينية ذات التردد العالي المحمولة ذات الضغط الثابت
(2) الطراز: XXG 300JYGF
(3) أنبوب الأشعة السينية: أنبوب معدني سرمي
(4) وضع إمدادات الطاقة في أنابيب الأشعة السينية: الجهد الثابت
(5) نطاق تنظيم الجهد في أنابيب الأشعة السينية: 50-300kV
(6) خطوة تنظيم الجهد في الأنابيب: 1kV/خطوة
(7) تيار أنابيب الأشعة السينية: 0.5-3.0mA
(8) خطوة تنظيم تيار الأنابيب: 0.1mA/خطوة
(9) أقصى وقت للتعرض: 99 دقيقة و 59 ثانية
(10) تأخير نطاق ضبط الضغط العالي: 0-99 ثانية
(11) أقصى طاقة أنبوب الأشعة السينية: 900 واط
(12) تردد التشغيل: 100kHz
(13) حجم التركيز: AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)
(14) سمك الاختراق: 65 ملم (أحجار الفولاذ A3 ، الطول البؤري 700 ملم ، فيلم HUATEC D7 ، أسود سلبي ≥ 2.0، 10
الدقائق)
(15) معدل الحمل المؤقت: 100٪ (بحلول درجة حرارة 20 درجة مئوية، ظروف أقصى طاقة)
(16) زاوية الإشعاع: 40 درجة × 55 درجة
(17) مرشح داخلي: 1mmBe
(18) مرشح إضافي: 4 ملم
(19) حجم رأس الأنابيب: φ295mmx775mm (بما في ذلك حلقة نهاية)
(20) وزن رأس الأنبوب: 29 كجم
(21) كابل الاتصال: 50M
(22) كابل الطاقة: 10M
(23) حجم جهاز التحكم: 465mmx154mmx323mm
(24) وزن جهاز التحكم: 11.3kg
(25) طاقة الدخول: 200-250VAC، 47-400Hz
(26) طريقة التبريد بواسطة الأندود: تبريد الهواء القسري
(27) درجة حرارة المحيط المسموح بها: -20°C~+40°C
3الاكسسوارات القياسية تشمل
آلة تسلق الجدار الخارجي للأنابيب الكاشفة لوحة DR
آلة الأشعة السينية آلة تسلق الأنابيب الجدار الخارجي
كاشف رقمي للمسطحات 1024,76μm، منطقة الصورة 233 x 97mm
برامج اكتساب وتجهيز الصور الرقمية
كمبيوتر محمول
كاشف عيوب الأشعة السينية عالي التردد ثابت الضغط (التوجه)
سكة الحديد الموجّهة للزحف: Ø813mm، Ø1016mm، Ø1219mm، Ø1422mm 4قطعة.
