تفاصيل المنتج:
|
| سرعة السفر: | ≥100mm / | الدقة: | ± 1 مم |
|---|---|---|---|
| استهلاك الطاقة: | ≤ 150 واط | ساعات العمل: | أكثر من 8 ساعات |
| إبراز: | آلة تسلق الجدار الخارجي للأنابيب,نظام الزحف في الجدار الخارجي للأنابيب,آلة الأشعة السينية الطبية الرقمية,Pipeline Outer Wall Crawler System,Digital medical x-ray machine |
||

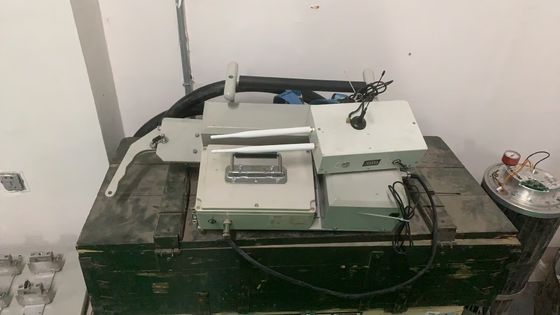

HXPC-200A آلة الكشف الرقمي المسطحة آلة الأشعة السينية آلة تسلق الجدار الخارجي للأنابيب
1مقدمة عامة
(1) علامة تجارية للمعدات: HUATEC
(2) النموذج: HXPC-200A
(3)سرعة السفر:≥100ملم/s؛
(4) وضع المشي يتبنى نوع المسار لضمان التوجه الرأسي لللحام: ± 1 ملم، التوجه الاتجاه المشي
الدقة: ± 1 ملم.
(5) يمكن أن تلبي متطلبات القيادة من آلة الأشعة الاتجاهية ذات الجدار المزدوج ذات الظل الواحد للأنابيب التي يقل قطرها عن 1600 ملم.
(6) استخدام نظام الاتصال اللاسلكي مزدوج النطاق 5G ، مسافة التحكم: 100 متر (أرض مفتوحة) ؛
(7) استخدام مصدر طاقة بطارية الليثيوم منخفضة درجة الحرارة متكاملة 36 فولت ، سهلة الاستبدال ، يمكن أن تعمل بشكل طبيعي عند -40 درجة مئوية ؛
(8) ساعات العمل:أكثر من 8 ساعات;
(9) استهلاك الطاقة: ≤ 150 واط
(10) محرك متزامن مع مركبة تسلق جدار الأنابيب (ماسح مسطح) لاستكمال متطلبات الكشف عن الظل الواحد DR Transillumination
2كاشف عيوب بالأشعة السينية المحمول
اسم المعدات: آلة الكشف عن الأخطاء بالأشعة السينية ذات التردد العالي المحمولة ذات الضغط الثابت
| النموذج | XXG 300JYGF |
| أنبوب الأشعة السينية | أنبوب معدني سرامي |
| وضع إمدادات طاقة أنبوب الأشعة السينية | الجهد الثابت |
| نطاق تنظيم الجهد في أنابيب الأشعة السينية | 50-300 كيلو فولت |
| خطوة تنظيم الجهد في الأنابيب |
1كيلو فولت/خطوة |
| تيار أنابيب الأشعة السينية | 0.5-3.0mA |
| خطوة تنظيم تيار الأنابيب | 0.1mA/خطوة |
| أقصى وقت للتعرض |
99 دقيقة و 59 ثانية |
| مجموعة تعديل الضغط العالي للتأخير |
0-99 ثانية |
| أقصى قدر من طاقة أنبوب الأشعة السينية | 900 واط |
| تردد العمل |
100 كيلو هرتز |
| حجم التركيز |
AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm) |
| سمك الاختراق |
65 ملم (أحديد A3 ، طول الأشعة 700 ملم ، فيلم HUATEC D7 ، أسود سلبي ≥ 2.0، 10 دقائق) |
| معدل الحمل المؤقت |
100% (بحلول درجة حرارة 20 درجة مئوية، في ظروف أقصى طاقة) |
| زاوية الإشعاع | 40 درجة × 55 درجة |
| المرشح الداخلي | 1mmBe |
| مرشح إضافي |
4 ملم متساوية |
| حجم رأس الأنابيب | φ295mmx775mm (بما في ذلك الحلقة النهائية) |
| وزن رأس الأنبوب | 29 كجم |
| كابل الاتصال | 50 مليون |
| كابل الطاقة | 10 م |
| حجم جهاز التحكم |
465ملم × 154ملم × 323ملم |
| وزن جهاز التحكم | 11.3 كجم |
| طاقة الدخول | 200-250VAC، 47-400Hz |
| طريقة التبريد بالانود | تبريد الهواء القسري |
| درجة حرارة المحيط المسموح بها | -20°C~+40°C |
3الاكسسوارات القياسية تشمل
آلة تسلق الجدار الخارجي للأنابيب الكاشفة لوحة DR
آلة الأشعة السينية آلة تسلق الأنابيب الجدار الخارجي
كاشف رقمي للمسطحات 1024,76μm، منطقة الصورة 233 x 97mm

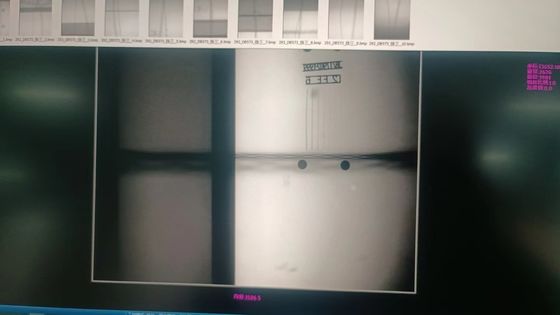

برامج اكتساب وتجهيز الصور الرقمية
كمبيوتر محمول
كاشف عيوب الأشعة السينية عالي التردد ثابت الضغط (التوجه)
قاطرة دليل الزحف ((مخصصة وفقًا لمتطلبات العميل): Ø813mm ، Ø1016mm ، Ø1219mm ، Ø1422mm 4pcs.
