تفاصيل المنتج:
|
| اسم المنتج: | كتلة المعايرة | النموذج: | IIW V1 كتلة |
|---|---|---|---|
| المواد: | CS، سس | الوزن الإجمالي: | 8 كلغ |
| إبراز: | كتلة معايرة CS NDT,كتلة اختبارات غير إتلافية,كتلة معايرة IIW V1 للاختبارات غير الإتلافية,Non-Destructive Testing Block,IIW V1 NDT Calibration Block |
||

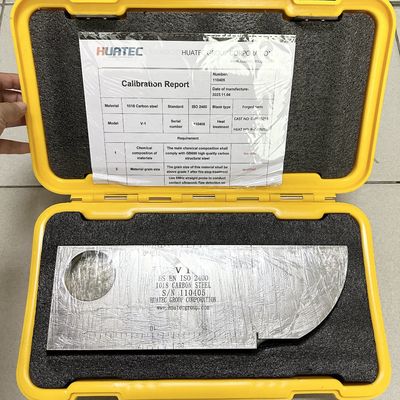

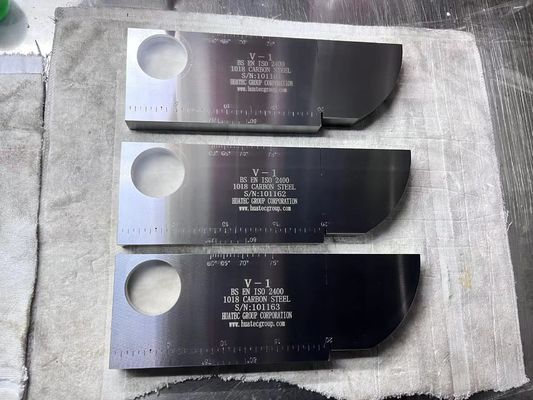

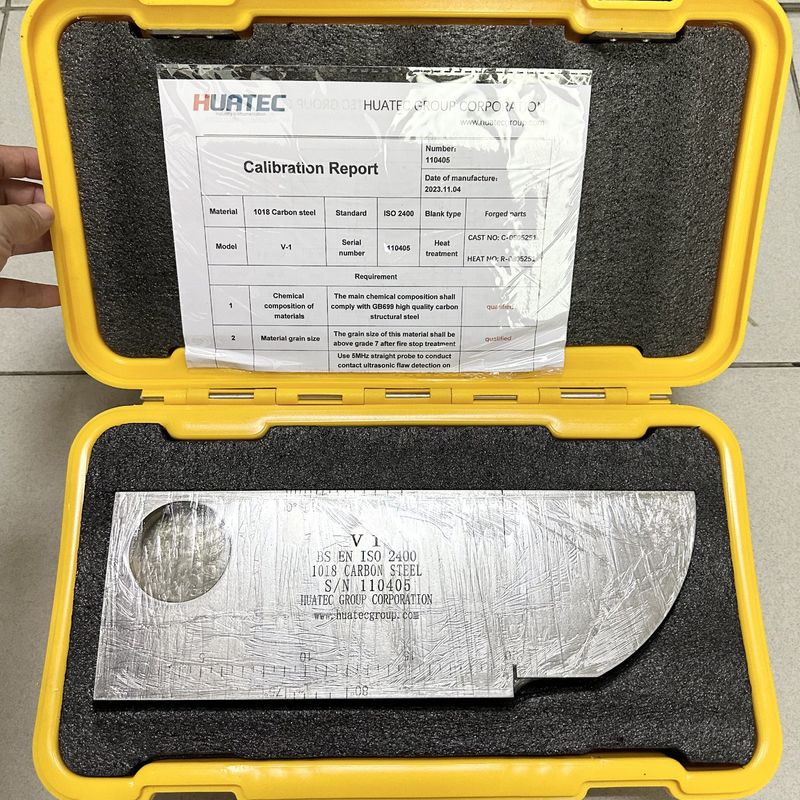

كتلة معايرة الفحص غير الإتلافي IIW V1
كتلة معايرة IIW V1
المعيار: ISO2400-1972E
كتلة اختبار IIW (كتلة اختبار V-1) تسمى أيضًا كتلة الاختبار الهولندية. إنها كتلة اختبار قياسية دولية معتمدة من قبل المعهد الدولي للحام (IIW) ويوصى بها من قبل المنظمة الدولية للتوحيد القياسي (ISO). يظهر الشكل والحجم في الشكل 1-1:
النقاط الرئيسية للاستخدام:
(1) يمكن قياس النطاق الديناميكي والخطية الأفقية ونطاق الكشف عن الموجات الطولية لكاشف العيوب باستخدام كتلة اختبار بسمك 25 مم؛
(2) تم استخدام القوس 50 وفتحة 1.5 لتحديد هامش الحساسية لزاوية انكسار المسبار المائل والمسبار المستقيم للموجة الطولية. من الممكن أيضًا تقدير حجم المنطقة العمياء للمسبار المستقيم وقدرة الاختراق لأداة القياس مع المسبار بشكل تقريبي.
(3) يتم قياس نقطة السقوط والمنطقة العمياء للمسبار المائل باستخدام سطح القوس R100mm ، ويمكن تصحيح نسبة المحور الزمني والنقطة الصفرية؛
(4) يمكن قياس الدقة الطولية للمسبار المستقيم باستخدام مستوى الشق 85 مم و 91 مم و 100 مم؛
(5) استخدم الحافة اليمنى الزاوية لكتلة الاختبار لقياس زاوية انحراف الحزمة الصوتية للمسبار المائل.
