تفاصيل المنتج:
|
| سرعة السفر: | ≥100mm / | الدقة: | ± 1 مم |
|---|---|---|---|
| استهلاك الطاقة: | ≤ 150 واط | ساعات العمل: | أكثر من 8 ساعات |
| إبراز: | جهاز التفتيش لخط أنابيب توفير الطاقة,جهاز التفتيش في أنابيب الأنابيب الخارجية,زاحف التفتيش على الجدار,Outer Tube Pipeline Inspection Crawler,Climb Wall Inspection Crawler |
||

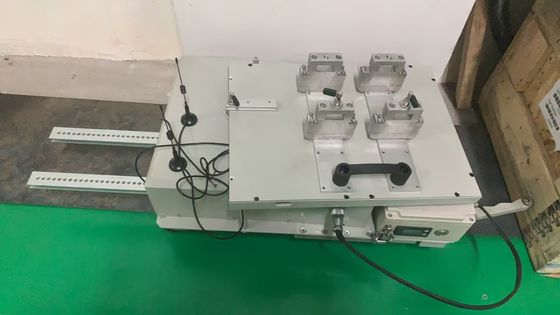

HXPC-200A زاحف فحص تسلق الجدار للأنبوب الخارجي لخط الأنابيب
1. مقدمة عامة
(1) العلامة التجارية للمعدات: HUATEC
(2) الموديل: HXPC-200A
(3) سرعة السفر: ≥100 مم/ثانية؛
(4) يعتمد وضع المشي على النوع المساري لضمان التوجه الرأسي للحام: ±1 مم، اتجاه اتجاه المشي
الدقة: ±1 مم؛
(5) يمكنه تلبية متطلبات القيادة لآلة الأشعة السينية الاتجاهية ذات الظل المزدوج للجدران للأنابيب التي يقل قطرها عن 1600 مم؛
(6) استخدم نظام اتصالات لاسلكية ثنائي النطاق 5G، مسافة التحكم: 100 متر (أرض مفتوحة)؛
(7) استخدام مصدر طاقة بطارية ليثيوم مدمجة بجهد 36 فولت ودرجة حرارة منخفضة، سهل الاستبدال، يمكن أن يعمل بشكل طبيعي عند درجة حرارة 40 درجة مئوية تحت الصفر؛
(8) ساعات العمل: أكثر من 8 ساعات;
(9) استهلاك الطاقة: ≤150 واط؛
(10) محرك متزامن مع مركبة تسلق جدار الأنبوب (ماسح ضوئي مسطح) لإكمال متطلبات الكشف عن الإضاءة من خلال الأشعة السينية ذات الظل المزدوج للجدران
2. كاشف عيوب الأشعة السينية المحمول
اسم المعدات: آلة الكشف عن عيوب الأشعة السينية ذات الضغط الثابت عالي التردد المحمولة
| الموديل | XXG 300JYGF |
| أنبوب الأشعة السينية | أنبوب سيراميك معدني |
| وضع إمداد الطاقة لأنبوب الأشعة السينية | الجهد الثابت |
| نطاق تنظيم جهد أنبوب الأشعة السينية | 50-300 كيلو فولت |
| خطوة تنظيم جهد الأنبوب |
1 كيلو فولت / خطوة |
| تيار أنبوب الأشعة السينية | 0.5-3.0 مللي أمبير |
| خطوة تنظيم تيار الأنبوب | 0.1 مللي أمبير / خطوة |
| الحد الأقصى لوقت التعرض |
99 دقيقة 59 ثانية |
| نطاق تعديل الضغط العالي للتأخير |
0-99 ثانية |
| الحد الأقصى لطاقة أنبوب الأشعة السينية | 900 واط |
| تردد التشغيل |
100 كيلو هرتز |
| حجم البؤرة |
AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm) |
| سمك الاختراق |
65 مم (فولاذ A3، طول البؤرة 700 مم، فيلم HUATEC D7، أسود سلبي ≥2.0، 10 دقائق) |
| معدل التحميل المؤقت |
100% (في درجة حرارة محيطة تبلغ 20 درجة مئوية، أقصى ظروف الطاقة) |
| زاوية الإشعاع | 40 درجة × 55 درجة |
| مرشح داخلي | 1 مم Be |
| مرشح إضافي |
4 مم مكافئ |
| حجم رأس الأنبوب | φ295 مم × 775 مم (بما في ذلك الحلقة الطرفية) |
| وزن رأس الأنبوب | 29 كجم |
| كابل التوصيل | 50 م |
| كابل الطاقة | 10 م |
| حجم وحدة التحكم |
465 مم × 154 مم × 323 مم |
| وزن وحدة التحكم | 11.3 كجم |
| طاقة الإدخال | 200-250 فولت تيار متردد، 47-400 هرتز |
| طريقة تبريد المصعد | تبريد الهواء القسري |
| درجة الحرارة المحيطة المسموح بها | -20 درجة مئوية ~ +40 درجة مئوية |

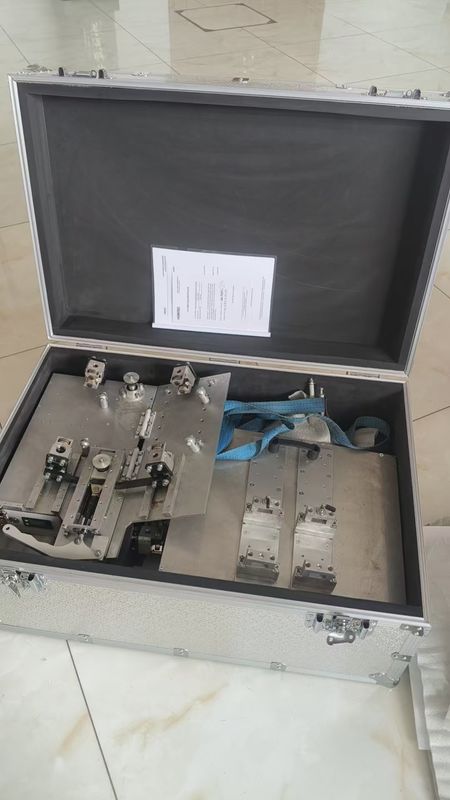

3. الملحقات القياسية تشمل:
جهاز كشف اللوحة DR آلة تسلق الجدار الخارجي للأنبوب
آلة الأشعة السينية آلة تسلق الجدار الخارجي للأنبوب
كاشف مسطح رقمي 1024,76 ميكرومتر، مساحة الصورة 233 × 97 مم
برنامج الحصول على الصور الرقمية ومعالجتها
جهاز كمبيوتر محمول
كاشف عيوب الأشعة السينية ذات الضغط الثابت عالي التردد (اتجاهي)
سكة توجيه الزاحف (مخصصة وفقًا لمتطلبات العميل): Ø813 مم، Ø1016 مم، Ø1219 مم، Ø1422 مم 4 قطع.
