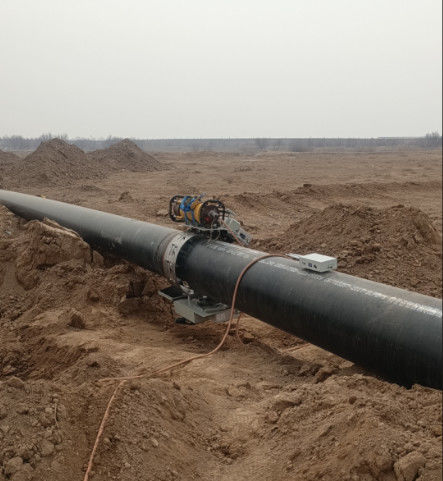

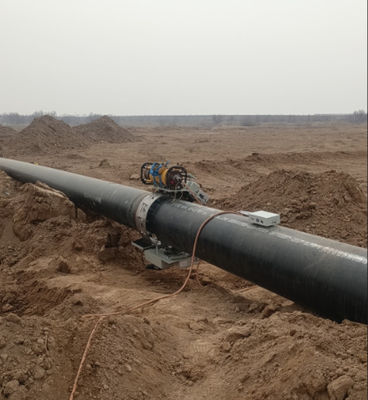

نظام زاحف الجدار الخارجي للخط الأنابيب نظام اتصالات لاسلكية ثنائية النطاق 5G للتحكم

نظام التحكم في نظام الاتصالات اللاسلكية مزدوجة النطاق 5G

1مقدمة عامة

(1) علامة تجارية للمعدات: HUATEC

(2) النموذج: HXPC-200A

(3)سرعة السفر:≥100mm/s;

(4) وضع المشي يتبنى نوع المسار لضمان التوجه الرأسي لللحام: ± 1 ملم، التوجه الاتجاه المشي

الدقة: ± 1 ملم.

(5) يمكن أن تلبي متطلبات القيادة من آلة الأشعة الاتجاهية ذات الجدار المزدوج ذات الظل الواحد للأنابيب التي يقل قطرها عن 1600 ملم.

(6)استخدم نظام الاتصالات اللاسلكية مزدوجة النطاق 5G، مسافة التحكم: 100 متر(أرض مفتوحة)

(7) استخدام مصدر طاقة بطارية الليثيوم منخفضة درجة الحرارة متكاملة 36 فولت ، سهلة الاستبدال ، يمكن أن تعمل بشكل طبيعي عند -40 درجة مئوية ؛

(8)ساعات العمل:أكثر من 8 ساعات;

(9) استهلاك الطاقة: ≤ 150 واط

(10) محرك متزامن مع مركبة تسلق جدار الأنابيب (ماسح مسطح) لاستكمال متطلبات الكشف عن الظل الواحد DR Transillumination

2كاشف عيوب بالأشعة السينية المحمول

(1) اسم المعدات: آلة الكشف عن عيوب الأشعة السينية ذات التردد العالي المحمولة ذات الضغط الثابت

(2) الطراز: XXG 300JYGF

(3) أنبوب الأشعة السينية: أنبوب معدني سرمي

(4) وضع إمدادات الطاقة في أنابيب الأشعة السينية: الجهد الثابت

(5) نطاق تنظيم الجهد في أنابيب الأشعة السينية: 50-300kV

(6) خطوة تنظيم الجهد في الأنابيب: 1kV/خطوة

(7) تيار أنابيب الأشعة السينية: 0.5-3.0mA

(8) خطوة تنظيم تيار الأنابيب: 0.1mA/خطوة

(9) أقصى وقت للتعرض: 99 دقيقة و 59 ثانية

(10) تأخير نطاق ضبط الضغط العالي: 0-99 ثانية

(11) أقصى طاقة أنبوب الأشعة السينية: 900 واط

(12) تردد التشغيل: 100kHz

(13) حجم التركيز: AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)

(14) سمك الاختراق: 65 ملم (أحجار الفولاذ A3 ، الطول البؤري 700 ملم ، فيلم HUATEC D7 ، أسود سلبي ≥ 2.0، 10

الدقائق)

(15) معدل الحمل المؤقت: 100٪ (بحلول درجة حرارة 20 درجة مئوية، ظروف أقصى طاقة)

(16) زاوية الإشعاع: 40 درجة × 55 درجة

(17) مرشح داخلي: 1mmBe

(18) مرشح إضافي: 4 ملم

(19) حجم رأس الأنابيب: φ295mmx775mm (بما في ذلك حلقة نهاية)

(20) وزن رأس الأنبوب: 29 كجم

(21) كابل الاتصال: 50M

(22) كابل الطاقة: 10M

(23) حجم جهاز التحكم: 465mmx154mmx323mm

(24) وزن جهاز التحكم: 11.3kg

(25) طاقة الدخول: 200-250VAC، 47-400Hz

(26) طريقة التبريد بواسطة الأندود: تبريد الهواء القسري

(27) درجة حرارة المحيط المسموح بها: -20°C~+40°C

3الاكسسوارات القياسية تشمل

آلة تسلق الجدار الخارجي للأنابيب الكاشفة لوحة DR

آلة الأشعة السينية آلة تسلق الأنابيب الجدار الخارجي

كاشف رقمي للمسطحات 1024,76μm، منطقة الصورة 233 x 97mm

برامج اكتساب وتجهيز الصور الرقمية

كمبيوتر محمول

كاشف عيوب الأشعة السينية عالي التردد ثابت الضغط (التوجه)

سكة الحديد الموجّهة للزحف: Ø813mm، Ø1016mm، Ø1219mm، Ø1422mm 4قطعة.
