نظام فحص الزحف بالتصوير الرقمي بالأشعة السينية

نظام فحص الزحف بالصور الرقمية بالأشعة السينية

1.0 مصنع المعدات: HUATEC Group Corporation

2.0 اسم المعدات: نظام فحص التصوير الرقمي بالأشعة السينية HXPC-DR02

3نموذج المواصفات:HXPC-DR02

4.0 طريقة نقل الصورة: نقل لاسلكي

5.0 قطر الأنابيب المطبق: φ510 - φ1219mm (يمكن اختيار المسار وفقًا لمتطلبات المستخدم)

6.0 مواصفات المكونات الرئيسية تكوين المعدات

6.1 جهاز اكتساب الصور:

مركبة الزحف في الجدار الخارجي للأنابيب (حمل لوحة اكتساب الصورة)

العلامة التجارية: HUATEC

النموذج: HXPC-PC100

• تحديد موقع الملاحة بيدو
• نظام الاتصالات اللاسلكية مزدوج النطاق 5G ، مسافة التحكم: 100 متر (منطقة مفتوحة) ؛HXPC-PC100
• سرعة المشي:≥ 100mm/s
• وضع المشي يعتمد على نوع المسار، مما يضمن التوضع الرأسي فيما يتعلق بخيط اللحام: ± 1mm، ودقة التوضع في اتجاه المشي: ± 1mm.
• بعد التكوين وفقا لمتطلبات المستخدم، فإنه يمكن أن تلبي الراديوغرافيا المركزية ومتطلبات الكشف عن صورة واحدة DR جدار مزدوجأنابيب تتراوح من φ510 إلى φ1219mm;
• يتم تثبيت آلية تشبيك سريعة لتركيب و تفكيك مريح.
• يتم توفير جهاز حماية جهاز استشعار ضوئي (للكشف عن الاصطدام أو فقدان الإشارة أو تلف المحرك أو السائق) ؛
• مصدر طاقة بطارية الليثيوم ذات درجة حرارة منخفضة متكاملة من 36 فولت (متوافقة مع الشاحن) ، سهلة الاستبدال ويمكن أن تعمل بشكل طبيعي عند -40 درجة مئوية.
• وقت العملأكثر من 8 ساعات
• مراقبة مستوى البطارية، نظام فقدان الإشارة يُغلق نفسه.
• استهلاك الطاقة: ≤ 150 واط
• محركان يدفعان العملية بسلاسة
•

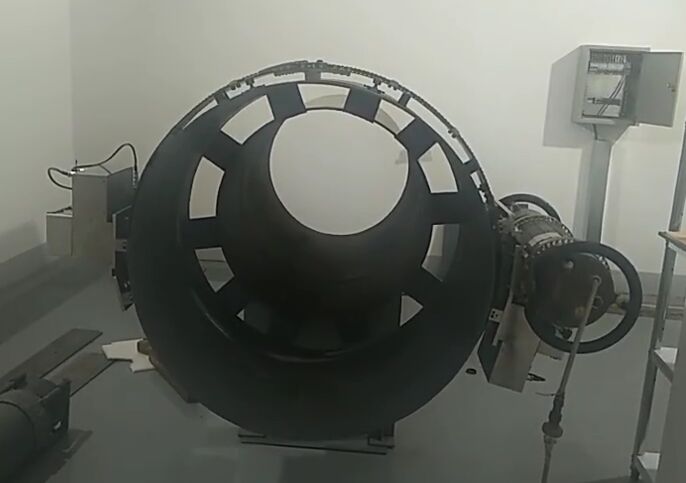

6.2 جهاز الزحف الخارجي (حمل آلة الأشعة السينية)

علامة تجارية للمعدات: HUATEC

النموذج: HXPC-PC110

• سرعة المشي: ≥100mm/s
• توصيل مع HXPC-PC100 (الماسح الجدار الخارجي للأنابيب) عن طريق كابل مساعد لتحقيق الربط.
• وضع المشي يتبنى نظام مسار، مما يضمن الموقع الرأسي بالنسبة لحلاقة اللحام: ± 1mm، ودقة الموقع في اتجاه المشي: ± 1mm.
• يمكنه تلبية متطلبات الكشف عن الصورة الواحدة ذات الجدران المزدوجة - قادر على دعم كاشف عيوب الأشعة السينية ذات التردد العالي 300kv ؛
• يتم تثبيت آلية تشبيك سريعة لتركيب و تفكيك مريح.
• المحركات المزدوجة تدفع العملية بسلاسة
• يتم توفير جهاز حماية مستشعر ضوئي (للكشف عن الوقاية من الاصطدام، وفقدان الإشارة، وتلف المحرك أو السائق).
• ساعات العمل: أكثر من 8 ساعات
• استهلاك الطاقة: ≤ 150 واط

* يتزامن مع مركبة تسلق الجدار الخارجي (لوحة اكتساب الصورة) لاستكمال عمل فحص الأشعة السينية DR ذات الجدارين.

6.3 كاشف لوحة مسطحة العلامة التجارية: HUATEC

النموذج: HUATEC 750i

• أجهزة الاستشعار: السيليكون غير المتبلور
• الموهب: CSI (كبريت الكادميوم المزروع مباشرة)
• حجم البكسل: 120 ميكرومتر
• مساحة التصوير: 244 مم × 307 مم.
• مصفوفة البكسل: 1280 × 1024 (2 × 2) ؛
• تحويل A/D: 16 بت
• معدل الإطار: 1.7 إطار في الثانية (1 × 1) ؛
• نطاق الطاقة: 40 - 320 كيلو فولت
• تحمل الإشعاع: ≥ 1 MRad
• تحكم التعرض: محرك داخلي/محرك خارجي.
• واجهة الاتصال: Gigabit Ethernet.
• نطاق درجة حرارة التشغيل: 0°C - 40°C.
• نطاق رطوبة التشغيل (غير مكثفة): 10٪ - 90٪ RH.
• نطاق درجة حرارة التخزين: -20°C - 55°C
• حجم النموذج: 344 × 286 × 20
• الوزن: 8 كجم
• مصدر طاقة الدخول: 100-240 فولت 50/60 هرتز AC
• التطبيق: فحص لحام، فحص الصب.

6.4 جهاز التوجيه المركزي

النموذج: ASUS XD4

• بروتوكول لاسلكي: Wi-Fi 6
• الوضع الرئيسي لنقل WIFI: النقل الموزع.
• الميزات المدعومة: الاتصالات IPv6، Mesh؛
• السرعة اللاسلكية: 1800M
• نطاقات التردد: 2.4GHz و 5.8GHz Wi-Fi مزدوج النطاق
• منفذ الخروج LAN: منفذ Gigabit Ethernet.
• منفذ الدخول WAN: منفذ Gigabit Ethernet.
• وحدة تحديد المواقع العالمية: اكتساب إشارات تحديد المواقع العالمية - بيدو، GPS، GLONASS، غاليليو؛

7.0 برامج المعالجة

علامة تجارية البرمجيات: HUATEC

إصدار البرنامج: Ver 20.21.10.16

لديها وظيفة الكشف بنقرة واحدة. يختار المشغل قطر الأنابيب، سمك الجدار، عدد لحام، شاشة، تعويض، طريقة الأشعة، اتجاه حركة المعدات، المنطقة الفعالة،و إحداثيات بيدو (مثل طوكيو)، خطوط العرض الشمالية) على أساس المعلمات المحددة مسبقا للخط الأنابيب المفتش في قاعدة البيانات البرمجية.

المعايير ذات الصلة قابلة للاختيار (بمجرد الاختيار ، سيتم طباعتها على الصورة ولا يمكن تغييرها).يحتسب النظام تلقائيًا عدد الإطارات المطلوبة للكشف عن خيط اللحام بأكمله لهذا الأنابيب بناءً على المعلمات المحددة مسبقًا ويحفظهايحتوي البرنامج على وظيفة تدخل للإنسان، مما يسمح بتعديل وقت التعرض وعدد الإطارات، وما إلى ذلك، ويمكن تعديل عدد الإطارات وفقًا لإعدادات المعلمات.

• تحديد موقع بيدو الدقيق (متوافق مع نظام تحديد المواقع العالمي (GPS) و (GLONASS) و (Galileo) ، وطباعة معايير الإحداثيات (طوكيو، خطوط العرض الشمالية) على الصورة؛

• حساب عدد العينات تلقائيًا بناءً على حجم قطر أنبوب الدخول ، وترك حيزًا كافًا للتدفق ، وتجنب الإغفال.
• نقل الصور التي تم جمعها لاسلكياً إلى "محطة العمل" في الموقع للتخزين.
• قبل التفتيش، يمكن للمشغل تعيين عرض النافذة وموقعها مسبقاً لجعل سطوع وتباين الصور التي تم جمعها متسقين.ويمكنها المضي مباشرة في التقييم بعد الانتهاء من جمع;
• لديه تحويل الصورة الإيجابية والسلبية ، تحويل الصورة وتدويرها ، تكبير الصورة ، تعزيز حافة فرق الصورة ، تكبير محلي / استعادة الصورة الأصلية ،النص والرقم التعليقعلامة الصورة
• يحتوي على مقاس قطاع القائمة.
• يحتوي على قياس العيوب (قياسات هندسية للنقطة والخط والزاوية وما إلى ذلك) ووظيفة وضع علامة على العيوب.
• يحتوي على جهاز قياس وتحليل أوتوماتيكي لمقياس جودة الصورة ذات الخيوط المزدوجة (القرار المكاني) من MFT.
• يحتوي على عرض قيمة الرمادية في الوقت الحقيقي، والحساب التلقائي وعرض وظيفة القيمة المتوسطة.
• لديها وظيفة قياس وحساب لنسبة الإشارة إلى الضوضاء (SNR) المطبقة.
• يحتوي على وظيفة خياطة صورة لحام.
• الصورة في تنسيق DICONDE ويمكن تحويلها إلى تنسيقات شائعة أخرى مثل JPG ، وما إلى ذلك ، وتدعم تنسيقات تخزين الصور المتعددة مثل JPG ، BMP ، GIF ، PNG ، وما إلى ذلك ؛
• مجهزة بجهاز التوجيه

8.0 محطة عمل

المعلمات التقنية لمحطة العمل لجمع وتحليل الصور: نموذج المعدات: HP Z99

ماركة المعدات: HP

• نظام تشغيل Windows 10 الرسمي محطة عمل محمولة
• حجم الشاشة: 15.0 بوصة
• معالج Intel Core i7-11800H من الجيل الحادي عشر (8 نواة، 16 موضوع) ، تردد أساسي 2.3GHz.
• ذاكرة الوصول إلى الذاكرة: 16 - 32GB (DDR4 2666MHZ) ؛
• القرص الصلب SATA: 1TB (M.2 كمية الواجهة 1) ؛
• بطاقة الرسومات: بطاقة الرسومات المخصصة 4G GDDR5 128 بت
• حجم المنتج: الطول 359mm؛ العرض 236mm؛ الارتفاع 23mm
• الوزن: 2.3kg
• الموانئ: واجهة صوتية، واجهة HDMI، واجهة USB3.0
• عمر البطارية النظري: ساعتين إلى خمس ساعات، الوقت المحدد يعتمد على بيئة الاستخدام.
• سعة البطارية: 52.5Wh
• عدد خلايا البطارية: 3 بطاريات ليثيوم أيون
• الشبكة المحلية: 10/100/1000Mbps
• الشبكة اللاسلكية: تدعم بروتوكول Wi-Fi6 اللاسلكي.
• تصميم الهيكل المغلق: مستوى الحماية المعتمد بموجب P65، يمكن أن يمنع دخول الرمل والغبار والسوائل.

9.0 مصدر الإشعاع

مجهزة بواجهة لتثبيت معدات الكشف عن الأخطاء بالأشعة السينية عالية التردد (أو آلة الكشف عن أخطاء أشعة غاما قابلة للتخصيص)مصادر الإشعاع المختلفة يمكن تكوينها وفقا لمتطلبات.

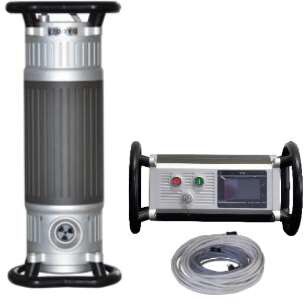

9.1 اسم المعدات: آلة فحص الأشعة السينية ذات التردد العالي المحمولة ذات الجهد الثابت ونظام التحكم

النموذج: XXG-H300GP

• درجة حرارة البيئة التشغيلية: -20 درجة مئوية إلى 50 درجة مئوية
• رطوبة البيئة التشغيلية: ≤85%
• نطاق الجهد المدخل: AC190v إلى AC265v.
• نطاق تردد الجهد الدخالي: 50Hz إلى 60Hz.
• الشاشة: شاشة LCD لمسة مع عرض قائمة باللغة الصينية
• أنبوب الأشعة السينية: أنبوب معدني سرمي
• طريقة إمدادات الطاقة في أنابيب الأشعة السينية: الجهد الثابت.
• نطاق ضبط التوتر في أنابيب الأشعة السينية: 120 إلى 300 كيلو فولت.
• خطوة ضبط الجهد: 1kv/خطوة.
• تيار أنابيب الأشعة السينية: 0.5 - 3.0mA
• خطوة ضبط التيار: 0.1mA/خطوة.
• إعداد وقت التعرض الأقصى: من 0.1 إلى 60 دقيقة (دقة إلى 0.1 دقيقة).
• أقصى طاقة أنبوب الأشعة السينية: 900 واط
• تردد العمل: 100kHz.
• حجم التركيز: 3.0mm (وفقاً لمعيار EN12543) ؛
• سمك الاختراق: 70 ملم (طول محوري 600 ملم، وقت التعرض 20 دقيقة، الكثافة 2.0D)
• زاوية الإشعاع: 40°×40°
• مرشح إضافي: معادل الألومنيوم 4 ملم.
• حجم رأس الأنابيب: Φ246×734 (بما في ذلك حلقة النهاية)
• وزن رأس الأنابيب: 22 كجم
• كابل الاتصال: 25 متر
• كابل الطاقة: 10 متر
• حجم جهاز التحكم: φ264×458 (بما في ذلك الحلقة النهائية)
• وزن جهاز التحكم: 9.6 كجم
• آلة عالية التردد XXG-H300GP
• طريقة التبريد بواسطة الأندوز: التبريد بالهواء القسري.

10.0 جهاز التنقل عبر الأنابيب عالية التردد للأشعة السينية

النموذج: HXPC-100A1

الخصائص الرئيسية للأداء

• إمدادات الطاقة ذات التردد العالي من التيار المستمر والجهد العالي.
• صديقة للبيئة وتوفير الطاقة وكفاءة عالية
• طاقة إخراج ثابتة
• التعرض المستمر دون الحاجة إلى الراحة 1: 1.
• صورة واضحة، حساسية عالية
• تحكم بسيط في التشغيل، سهل التعلم والاستخدام.
• يمكن استخدامه مع DR للمطابقة.
• يمكن استخدامه فقط لفحوصات التصوير القائمة على الأفلام.
• نظام التحكم بالقيادة المغناطيسية.
• تحديد الموقع الدقيق
• مجموعة واسعة من قطر أنابيب الكشف.
• وظائف حماية كاملة.
• محرك أربع عجلات
• حجم صغير ووزن خفيف

المؤشرات التقنية الرئيسية

• نطاق قطر الأنابيب المطبق: φ710 ~ φ1219 (ملم) ؛
• سرعة الزحف: 16-18m/min
• قدرة المنحدر الحاد: ¥40
• درجة حرارة بيئة التشغيل: -40°C ~ 70°C
• رطوبة بيئة التشغيل: 90%
• درجة حرارة الحماية: 80 درجة مئوية
• درجة حرارة العمل: -25~70°C
• بطارية: DC110v / 40Ah (بطارية الليثيوم)
• المحرك: 550 واط (متواصلة)
• النموذج: HXPC-100A1
• مسافة الزحف: 8km (مسافة ذهاب وإياب)
• وضع القيادة: القيادة الافتراضية 2، القيادة القسرية 4.
• مولد الأشعة السينية: φ295×770 (ملم)
• الوزن: 32 كجم
• القوة القصوى: 900 واط
• نطاق ضبط Kv: 50 ~ 300kv ± 1kv ؛
• نطاق ضبط mA: 0.5 ~ 3mA ؛
• زاوية الإشعاع: 40°×360°
• التركيز: 1×3.0 (ملم)
• الحد الأقصى للاختراق: 60 ملم (A3) ؛
• معدل الحمل المستمر: 100٪ عند درجة حرارة 20 درجة مئوية.
• حجم جسم الزحف: 1.2m × 0.38m × 0.19m ؛
• الوزن: 100kg (جسم السيارة 80kg + بطارية 20kg)
• وقت التعرض: 1 ~ 300 ثانية (مستمرة قابلة للتعديل) بدقة 1 ثانية.
• تأخير ما قبل التعرض: 24 ثانية.
• حجم الموقع المغناطيسي: 255 × 113 × 155 (ملم) ؛
• الحد الأقصى للانتشار في جهاز تحديد المواقع المغناطيسي: > 34mm
• وزن جهاز تحديد المواقع المغناطيسي: 2.8 كجم
• خطأ تحديد الموقع: أفضل من ± 5 ملم.

11.0 القيادة:

المواصفات: φ510 - φ1219mm.

التكوين القياسي: قطعة واحدة ويمكن تخصيص قطع إضافية عند الطلب

12.0 قائمة تكوينات المعدات:

13.0 تعليمات للتكوينات ذات الصلة

الخيار 1: التصوير الإشعاعي ذو الجدران المزدوجة -- XR (مجهز بجهاز توجيه الأشعة السينية عالية التردد) + DR (مجهز بجهاز كشف مسطح) + محطة عمل؛

الخيار 2: التصوير الإشعاعي المركزي - جهاز الزحف في أنابيب الأشعة السينية عالية التردد + DR (مجهز بمستشعر لوحة مسطحة) + محطة العمل.

الخيار 3: التصوير الإشعاعي ذو الذراع الواحدة - كاشف الأخطاء الاتجاهي بالأشعة السينية عالية التردد + كاشف لوحة مسطحة + محطة عمل.

14.0 البرمجيات ومعاينة الصور الفوتوغرافية
