تفاصيل المنتج:
|
| نطاق قطر الحبل الأسلاك: | φ1.5-300mm (تحتاج إلى تكوين سلسلة مختلفة من مستشعر المواصفات) | الدقة: | 99.99% |
|---|---|---|---|
| خطأ التكرار المسموح به: | ± 0.055٪ | الخطأ المسموح به: | ± 0.2% |
| إمدادات الطاقة: | 5 فولت من بطارية الكمبيوتر | درجة الحرارة المحيطة: | -10 ℃ ~ 40 ℃ |
| الضغط الجوي: | 86 ~ 106kpa الرطوبة النسبية: ≤85 ٪ | ||
| إبراز: | آلة الكشف المتكاملة عن عيوب الأسلاك,آلة الكشف عن عيوب الأسلاك في المناجم,كاشف عيوب الأسلاك,Mines Dlaw Detection Machine,Wire Rope Defects Dlaw Detector |
||
HRD-120آلة الكشف المتكاملة عن العيوب في حبال الأسلاك في المناجم والحبال والرافعات
一نظرة عامة على المنتج
◆على الانترنتاكتشاف حبل الأسلاكالداخلية والخارجيةأسلاك مكسورة، ارتداء، صدأ، تشوهات، خيوط فضفاضة، أسلاك مقطوعة، تغييرات في المواد وغيرها من العيوب.
◆ تقرير نتائج الاختبار يمكن أن يلبي معايير الصناعات المختلفة ويحتوي على عدد الأسلاك المكسورة ونسبة مساحة الأسلاك المكسورة إلى إجمالي مساحة الأسلاك المكسورة.
◆ استخدام واجهة كمبيوتر USB (سلكية) أو "شبكة Wi-Fi الخاصة" (اللاسلكية) تحليل معالجة العينات المباشرة، مع إنذار صوتي وضوئي عبر الإنترنت وعرض النتائج في الوقت الحقيقي.
◆ هيكل دائري للمستشعر، محيط محيطي، مغناطيسية محورية، المغناطيسية الفورية للحبل السلكي إلى حالة التشبع.
◆ يستخدم جهاز الاستشعار غلافاً من سبيكة الألومنيوم، مع وظائف مقاومة للماء والغبار والصدمات والرطوبة.
◆ تشغيل مستقر، أداء موثوق به، دقة الكشف عالية، أداء قوي ضد التداخل، بيانات دقيقة.
◆ البرمجيات تتناسب مع نظام التشغيل Windows 98/2000 / xp/Vista/ Windows 7/8/10/11
◆ تستخدم على نطاق واسع في التعدين، والطرق السلكية، ومعدات الرفع، والمصاعد، وآليات الموانئ، وجسر الكابلات، ومجالات أخرى.

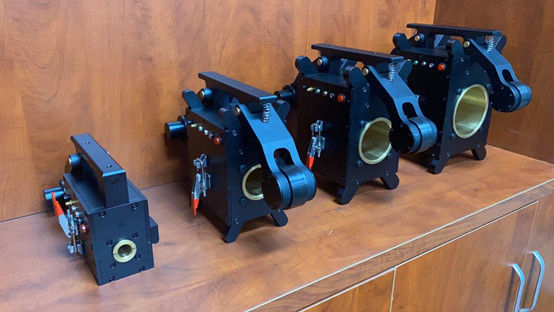

كل ما يحتاج إلى تخصيص: آلة الكشف عن عيوب الحبل (48 ملم صغيرة - 78 ملم متوسطة - 108 ملم كبيرة)
| (إس إن) | تكوين الاسم والنموذج | كمية | مارك | |
| وحدة الاستشعار | 1 |
• وحدة استشعار متكاملة • محفز عكسي عالي السرعة • مركز إشارات عالية التوصيل • عرض مجموعة الحساسية المغناطيسية في القاعة • مكيف لمسافة عالية الدقة • جهاز تحديد المواقع التلقائي للعجلات |
1مجموعة | مشفر متضمن |
| 2 |
• إنذار في الوقت الفعلي (التحول الرقمي إلى التناظري) •وحدة تحويل AD التناظرية إلى الرقمية •وحدة رفض الضوضاء التلقائية • وحدة الإنذار الصوتي والبصري عن العيوب • وحدة ضمان جودة الكشف • وضع "DAQ plug and play" |
1مجموعة | يشمل التقاط Wi-Fi | |

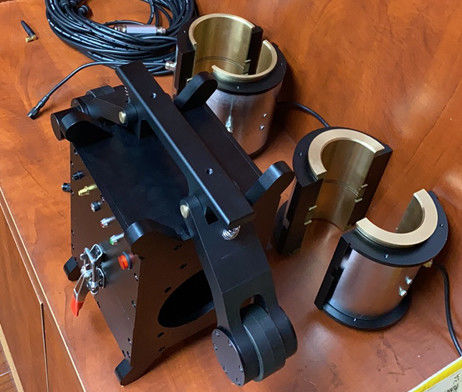

| 3 | غطاء غطاء قابل للإستبدال | 5 مجموعات | المواصفات المخصصة تناقش بشكل منفصل | |
| وحدة المعالجة | 4 | كابل نقل USB | 1 ٪ | مصنوعة خصيصاً بطول 20 متراً |
| 5 | هوائي واي فاي | 2 قطع | واحد هو لقطع الغيار | |
| 6 | برنامج معالجة الإشارات في الوقت الحقيقي الإصدار V3.0 | مجموعة واحدة | ||
| 7 | حاسوب لجمع البيانات (نوع الجهاز اللوحي) | 1 وحدة | شاحن متضمن | |
| وحدة ملحقات | 8 | غلاف أدوات مخصص | 1 ٪ | عجلة التحول المخصصة |
| 9 | شاحن كل شيء في واحد | 1 ٪ |
الضوء الأحمر: شحن أخضر: كامل |
|
| 10 | كابل أمان القيادة المرن | 1 ٪ | اتصالات مرنة لوحدات الاستشعار | |
| 11 | دليل التشغيل (البيانات التقنية ذات الصلة) | 1 ٪ | ||
| 12 | شهادة (بطاقة الضمان) | 1 ٪ | ||
| 13 | قائمة التعبئة | 1 ٪ |
ملاحظة: 1 منها 7 أجهزة كمبيوتر لوحة مزدوجة الاستخدام اختيارية (وفقا للطلب ، فإن التكلفة إضافية) ؛
2، يمكن تخصيص جميع الأحجام عند الطلب (ويمكن تخصيص بجودة دقيقة الغطاء القابل للاستبدال) ؛ مثل 48mm + 24mm غطاء قابل للاستبدال
三.المؤهلات التقنية الأساسية والقانونية
1أداة افتراضية: الحبل عدم اليقين اللانهائي. فقط تطبيق تكنولوجيا الأدوات الافتراضية، واستبدال الأدوات التقليدية مع البرمجيات،ومعالجة العينات المباشرة بواسطة أجهزة الكمبيوتر يمكن أن تضمن عدم وجود اكتشاف فات أو أي حكم خاطئ، تماما مثل مشاهدة فيلم، مسح الحبل السلكي طوال العملية، والنتائج دقيقة ومتكررة جيدة.
2ثلاثة أدوات ثابتة: وفقا للمعايير الوطنية لقطع حبل الأسلاك في الصناعات المختلفة، وهذا المنتج يطبق الكهرومغناطيسي النوعية والكمية،الكشف غير المدمر عبر الإنترنت عن الحبل السلكي الأسلاك الداخلية والخارجية المكسورة، الصدأ، الارتداء، التغيرات في منطقة القسم العرضي للمعدن، الخيوط المترتبة على الخروج، السلك المزلق، التشوهات، الشذوذ في المواد وغيرها من العيوب.
3الصك القانوني: وفقًا للمعيار الأمريكي ASTM1571-2021 والمعيار الوطني GB/T21387-2008.
四المؤشرات التقنية
يمكن لسلسلة كاملة اكتشافنطاق قطر حبل الأسلاك:φ1.5-300mm (حاجة لتكوين سلسلة مختلفة من مواصفات جهاز الاستشعار)
السرعة النسبية للمستشعر والحبل السلكي: 0.0-6.0 م/ث أفضل: 0.1-0.5 م/ث
أفضل فجوة بين غطاء دليل المستشعر والحبل السلكي هو 2-4 ملم، والفجوة المسموح بها هي 0-15 ملم
قدرة الكشف عن عيب الأسلاك المكسورة (LF)
النوعية:الدقةمن الكشف النوعي للأسلاك المكسورة المركزية واحدة99.99%
الكمي: عدد الأسلاك المكسورة في مكان واحد يسمح لجذر واحد أو واحد مماثل لخطأ الحكم
معدل الدقة هو أكثر من 92٪ عندما يتم الكشف عن عدد الأسلاك المكسورة في مكان واحد دون خطأ لأكثر من 100 مرة
معدل التغير الكمي لقطع المعدن العرضي (LMA)
الـخطأ التكرار المسموح بهمن حساسية الكشف هو±0.055%
الـالخطأ المسموح بهقيمة مؤشر دقة الاختبار:± 0.2%
الموقف (L) قدرة الكشف: نسبة الخطأ في قيمة إشارة طول الكشف: ±0.2٪
إمدادات الطاقة:5 فولت من بطارية الحاسوب
وزن جهاز الاستشعار: المواصفات المشتركة < 10 كجم (مخصصة وفقًا للموقف الفعلي)
درجة حرارة البيئة:-10درجة حرارة:الضغط الجوي:رطوبة النسبية 86 ~ 106Kpa:≤85%
