كاشف عيوب السكك الحديدية بالموجات فوق الصوتية الرقمي بالكامل مع شاشة عرض ملونة TFT وعربة خفيفة الوزن
جهاز كشف عيوب السكك الحديدية HUATEC FD-GT-20 هو الجيل الثالث من منتجات Goworld الرقمية بالكامل معشاشة عرض ملونة TFTوعربة خفيفة الوزن تستخدم في نظامالسكك الحديدية. وفقًا لمعيار TB/T 2340-2012 UT Rail Tester الصادر عن وزارةالسكك الحديدية(الصين)، هذه المعدات قادرة على مهمة الكشف عن القضبان التي يتراوح وزنها بين 43 ~ 75 كجم / متر. وهي قابلة للتطبيق على السكك الحديدية والسكك الحديدية عالية السرعة ومترو الأنفاق.
المواصفات الفنية
| القناة | 10 قنوات: 9 قنوات فحص وقناة معايرة واحدة. |
| نوع المسبار | مجسات مزدوجة العناصر بزاوية مختلفة بترددات تتراوح بين 2 - 2.5 ميجاهرتز، بما في ذلك 6 مجسات 70 درجة، و 2 مجسات 37 درجة، ومسبار واحد 0 درجة. |
| المقبس | BNC |
| ترتيب المسبار ومنطقة الكشف |
الكشف الشامل عن الأضرار التي تلحق بجميع الأجزاء الرئيسية من القضبان، بما في ذلك: 2 مسبار 70 درجة يمسحان الجانب الأيسر من رأس القضيب 2 مسبار 70 درجة يمسحان منتصف رأس القضيب 2 مسبار 70 درجة يمسحان الجانب الأيمن من رأس القضيب 2 مسبار 37 درجة يمسحان خصر القضيب (تشققات المسمار والتشققات المائلة الأخرى) 1 مسبار 0 درجة يمسح رأس القضيب، خصر القضيب، أسفل القضيب، تشقق أفقي لفتحة المسمار |
| نطاق التردد | 1.5 ميجاهرتز ~ 3.0 ميجاهرتز |
| الكسب | 0 ~ 80 ديسيبل |
| الرفض | إيقاف التشغيل، كبير |
| النطاق الديناميكي | لا يقل عن 16 ديسيبل مع الحد الأدنى من الرفض، 2 ~ 6 ديسيبل مع الحد الأقصى من الرفض |
| PRF | 400 هرتز لكل قناة |
| وضع العرض | مسح A-scanB-scanA+B |
| نطاق الكشف | يمكن تعديله يدويًا أو تلقائيًا وفقًا لنوع القضيب المحدد |
| خطأ المخفف | لا يتجاوز خطأ التشغيل لكل 12 ديسيبل ± 1 ديسيبل |
| خطأ الخطية الرأسية | ≤1% |
| خطأ الخطية الأفقية | ≤15% |
| نطاق مكبر الصوت | -3 ديسيبل 1.5 ميجاهرتز ~ 3.0 ميجاهرتز |
| نطاق الحجب | لا يزيد عن 20 مم |
| تأثير حالة القمع على نتائج القياس | عندما يكون قمع الجهاز في حالات مختلفة، يكون فرق السعة 10 ديسيبل ± 2 ديسيبل، والتغيير ΔM للفرق بين الصدىين لا يزيد عن 2 ديسيبل. |
| تأثير جهد التشغيل على ارتفاع الصدى وحساسية كشف العيوب (الإنذار) لكاشف العيوب | ضمن نطاق جهد التشغيل المقنن، يجب ألا يكون لموضع البوابة ومستوى الإنذار لكاشف العيوب أي تغيير كبير، وتغير سعة الصدى ΔNd وتغير حساسية الكشف (الإنذار) ΔSd لا يزيد عن 1 ديسيبل. |
| خطأ أخذ العينات الرقمية | يجب ألا يزيد الحد الأقصى لتغير سعة الإشارة إلى الحد الأدنى عن ± 5٪ من ارتفاع الشاشة |
| وقت استجابة كاشف العيوب الرقمي | يجب ألا يتجاوز وقت استجابة كاشف العيوب الرقمي 5 مللي ثانية. |
|
سعة المسافة مميزة |
يكتشف المسبار الموجي المستعرض الثقوب المستعرضة بنفس الفتحة ومسارات الصوت المختلفة؛ يكتشف المسبار 0 درجة القاع المسطح الكبير بمسارات صوت مختلفة، ويجب أن يفي الفرق ΔW لارتفاع الموجة المنعكسة بالمتطلبات التالية: مسبار 0 درجة: ΔW ≤ 12 ديسيبل في النطاق من عمق 20 مم إلى أعلى نطاق لمنحنى خصائص السعة المدى؛ ΔW ≤ 8 ديسيبل في النطاق من أعلى نقطة لمنحنى خصائص السعة المدى إلى عمق 150 مم: مسبار 37 درجة: ΔW≤12 ديسيبل في النطاق من عمق 20 مم إلى أعلى نطاق لمنحنى خصائص السعة المدى؛ ΔW≤8 ديسيبل في النطاق من أعلى نقطة لمنحنى خصائص السعة المدى إلى عمق 150 مم؛ مسبار 70 درجة: ΔW ≤ 12 ديسيبل في النطاق من 10 مم إلى 70 مم المقابل لعمق الكشف. |
| SNR |
مسبار O درجة: اكتشف السطح السفلي على كتلة الاختبار، عندما يصل ارتفاع الموجة إلى 80٪، يكون هامش الحساسية الثابتة أكبر من أو يساوي 24 ديسيبل؛ نسبة الإشارة إلى الضوضاء لا تقل عن 16 ديسيبل. مسبار 37 درجة: اكتشف فتحة المسمار والشق العلوي 3 مم عند ميل 37 درجة على كتلة الاختبار، اجعل الموجتين متساويتين، عندما يصل ارتفاع الموجة إلى 80٪، يكون هامش الحساسية الثابتة أكبر من أو يساوي 22 ديسيبل؛ نسبة الإشارة إلى الضوضاء لا تقل عن 8 ديسيبل. مسبار 70 درجة: على كتلة الاختبار، يتم استخدام الموجة الثانوية للكشف عن ثقب القاع المسطح φ4mm. عندما يصل ارتفاع الموجة إلى 80٪، يكون هامش الحساسية الثابتة أكبر من أو يساوي 20 ديسيبل؛ نسبة الإشارة إلى الضوضاء لا تقل عن 10 ديسيبل. |
| فائض الحساسية |
مسبار 0 درجة: اكتشف السطح السفلي 110 مم لكتلة الاختبار، عندما تكون الموجة مرتفعة بنسبة 80٪، يكون هامش الحساسية لا يقل عن 36 ديسيبل مسبار 37 درجة ومسبار 70 درجة: اكتشف ثقبًا مستعرضًا φ3 × 65 على كتلة الاختبار، هامش الحساسية لا يقل عن 40 ديسيبل عندما تكون الموجة مرتفعة بنسبة 80٪ |
| القدرة الديناميكية على كشف العيوب (القدرة على اكتشاف العيوب) | باستخدام مجسات خاصة بالقضبان 0 درجة و 37 درجة و 70 درجة، يمكن العثور على جميع العيوب اليدوية على كتلة اختبار المقارنة بالقضبان باستثناء الشق الهابط بزاوية 15 درجة وإصدار إشارات الإنذار المقابلة. |
| وضع تعديل بوابة الإنذار | يمكن تعديل موضع البدء والعرض والمستوى لبوابة الإنذار يدويًا |
| وضع الإنذار |
إنذار في الوقت الفعلي (إنذار الموجة الواردة وفقدان إنذار الموجة) إنذار مزدوج الموجة لفتحة المسمار تأخير إنذار واحد من اثنين |
| إشارة الإنذار | وضع إنذار الصوت والضوء، يمكن تعديل حجم الإنذار والتردد. |
| قياس الموجة | قياس وعرض مسار الصوت الأفقي والرأسي للموجة الأعلى تلقائيًا في البوابة. |
| منحنى الكسب | يمكن للمستخدم ضبط منحنى الكسب (8 نقاط) وفقًا للاحتياجات الفعلية. |
| سجل كشف العيوب | سجل بيانات كامل (حتى 50 كم)، يمكن تصدير البيانات وتشغيلها مرة أخرى |
| طريقة إدخال التشغيل | إدخال شاشة اللمس |
| عرض | Resulotion1280 × 800 |
| شاشة اللمس |
سعوية، عالية القوة، مقاومة للخدش، دعم الكتابة اليدوية |
| المنافذ |
USB 2.0 LAN 100 ميجابت في الثانية WIFI 802.11 a/b/g/n بلوتوث BT 4.0 |
| الطاقة | تيار مستمر 12 فولت (حزمة بطارية ليثيوم) |
| وقت العمل | ≥8 ساعات |
| سعة خزان المياه | ≥20 لتر |
| دقة عرض الصورة من النوع B | كل من الترتيب والفاصلة هما 2 مم |
| دقة عجلة الكود | 2 مم |
| سرعة كشف العيوب | الحد الأقصى 5.0 كم / ساعة |
| درجة حرارة التشغيل | -15 درجة مئوية ~ 45 درجة مئوية |
| البعد | الأبعاد الكلية للمركبة في حالة التشغيل حوالي 780 مم × 290 مم × 1006 مم. |
| الوزن | الإطار حوالي 24 كجم؛ الأداة بالموجات فوق الصوتية حوالي 2.4 كجم؛ بطارية الأداة 830 جرام؛ الجهاز الطرفي للتشغيل (الكمبيوتر اللوحي ثلاثي الإثبات) 730 جرام؛ يزن الحامل المزود بـ 5 مجموعات من المجسات حوالي 1.4 كجم. |
1. مقدمة إلى كاشف عيوب السكك الحديدية الرقمي بالموجات فوق الصوتية FD-GT-20
جهاز كشف عيوب السكك الحديدية FD-GT-20 هو الجيل الثالث من منتجات HUATEC Group الرقمية بالكامل مع شاشة عرض ملونة TFT وعربة خفيفة الوزن تستخدم لنظام السكك الحديدية. وفقًا لمعيار TB/T 2340-2012 UT Rail Tester الصادر عن وزارة السكك الحديدية (الصين)، هذه المعدات قادرة على مهمة الكشف عن القضبان التي يتراوح وزنها بين 43 ~ 75 كجم / متر. يكتشف بكفاءة العيوب المختلفة في الرأس والشبكة والحافةمن القضيب، قابلة للتطبيق على السكك الحديدية والسكك الحديدية عالية السرعة ومترو الأنفاق.
تعتمد الأداة وضع المضيف بالموجات فوق الصوتية + الجهاز الطرفي للتشغيل وتتصل عبر شبكة WIFI اللاسلكية. أثناء تحسين تجربة تشغيل العميل، يمكن توسيع وظيفة الإنترنت بالإضافة إلى الأداة لتحقيق مجموعة متنوعة من الوظائف مثل فصل الكشف بين الإنسان والآلة، والبيانات عبر الإنترنت، والتخزين في الوقت الفعلي دون اتصال بالإنترنت، وتحديد المواقع GPS، وتخزين البيانات في السحابة، وما إلى ذلك. ويمكنك تخصيص الجهاز الطرفي الخاص بك للتشغيل بالموجات فوق الصوتية وفقًا لاحتياجات العميل.
2. الميزات
(1) إطار العربة مضغوط ومتين وسهل الصيانة؛
(2) خزان مياه صندوق أدوات مدمج ذو سعة كبيرة؛
(3) حامل مسبار رفع متكامل، المسبار سهل الإزالة والاستبدال؛
(4) صغير الحجم وقابل للحمل، مع لوحة لمس صناعية ثلاثية الإثبات؛
(5) مؤشرات أداء ممتازة، تتماشى مع المعايير ذات الصلة؛
(6) دعم تحديد المواقع GPS، وتخزين البيانات في السحابة، والتعرف التلقائي على الكلام والوظائف الأخرى؛
(7) تطبيق وظيفي يلبي احتياجات كشف العيوب.

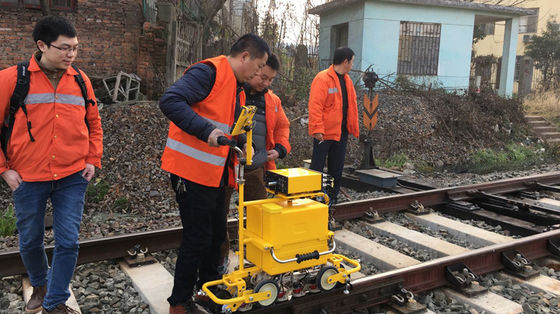

3. هيكل مظهر العربة

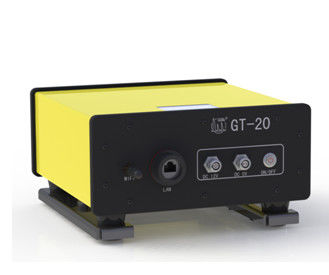

4. هيكل مظهر الأداة
الأداة صغيرة وقابلة للحمل، الأبعاد الكلية: 94 × 222 × 225 مم، الوزن الصافي حوالي 1.8 كجم

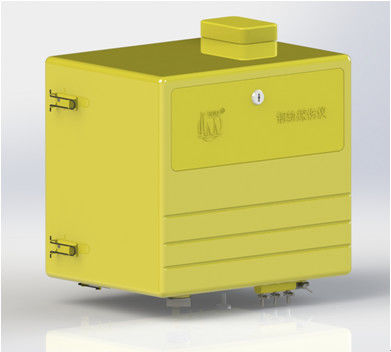

5.خزان مياه صندوق أدوات مدمج ذو سعة كبيرة
خزان المياه البلاستيكي، المملوء بالماء هو 20 لترًا.
6. حامل مسبار متكامل
يتم إغلاق جميع المجسات في الجزء السفلي من السيارة، والتي يمكن رفعها أو إزالتها بطريقة واحدة، ويمكن إزالة المسبار واستبداله بسهولة أكبر.

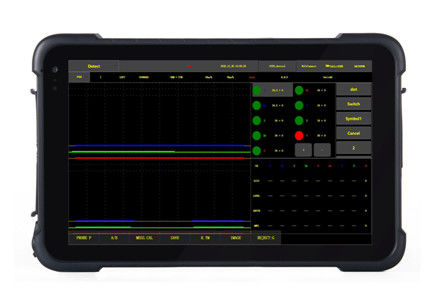

7. جهاز لوحي صناعي ثلاثي الإثبات
جهاز لوحي بشاشة لمس صناعية ثلاثي الإثبات، مقاوم للغبار والماء والصدمات.
8. برنامج تطبيق كشف العيوب الخاص بالأداة
بالنسبة لخصائص تشغيل لوحة اللمس، فإن برنامج التطبيق المصمم خصيصًا يجعل اختيار الوظائف وتعديل المعلمات أسهل.
9. برنامج تشغيل بيانات كشف العيوب بالكمبيوتر
سرعة تشغيل البيانات قابلة للتعديل، ودعم التشغيل الذكي، وفحص الأحداث، والإحصائيات، والبحث عن البيانات، والطباعة، والتصدير والوظائف الأخرى.
الملحق 1. الميزات والميزات
