تفاصيل المنتج:
|
| حساسية المرجعية ((± 10٪): | 0.110 pC/(m/s2) | نطاق تردد التشغيل: | 0.2Hz ～ 10khz |
|---|---|---|---|
| الحد الأقصى للاهتزاز الجيب: | 9800M/S2 | استجابة التردد المرحلة （± 1 °）: | 0.2Hz ～ 10khz |
| إبراز: | نظام معايرة التردد المتوسط,نظام معايرة الهزات,مخطط تكوين نظام معايرة الاهتزاز,Vibration Calibration System,Configuration Scheme Vibration Calibration System |
||
مخطط تكوين نظام معايرة الاهتزاز متوسط التردد
1. وصف عام
يحقق المخطط بشكل أساسي المعايرة التلقائية/اليدوية لحساسية مستشعر الاهتزاز، والخطية، وخصائص السعة والتردد والطور والتردد، ويشكل تقرير الاختبار المقابل. النظام بسيط في الهيكل، سهل التشغيل والاستخدام، ويتوافق مع JJG233-2008 "لوائح التحقق من مستشعرات التسارع الكهروإجهادية"، GB/T20485.21-2007/ISO16063-21:2003 "طرق معايرة مستشعرات الاهتزاز والصدمات الجزء 21 طريقة المقارنة معايرة الاهتزاز"، "JJG 134-2003 متطلبات الاختبار والمعايرة مثل لوائح التحقق من مستشعرات السرعة المغناطيسية الكهربائية ولوائح التحقق من JJG 676-2000 مقياس الاهتزاز العامل.
2. الأداء الرئيسي
نطاق التردد المتاح: 5 هرتز - 10 كيلو هرتز؛
سعة الاهتزاز المتاحة: 0-± 700 م/ث2؛
يمكن التحقق/المعايرة بدقة من الجهد والشحن وإخراج IEPE للتسارع والسرعة وغيرها من المستشعرات وجهاز اختبار الاهتزاز. يدعم طريقة المقارنة نقطة بنقطة، وطريقة مسح التردد الجيبي، وطريقة الإثارة العشوائية وطريقة الإثارة بالصدمات وطرق التحقق/المعايرة الأخرى.
3. التكوين الأساسي

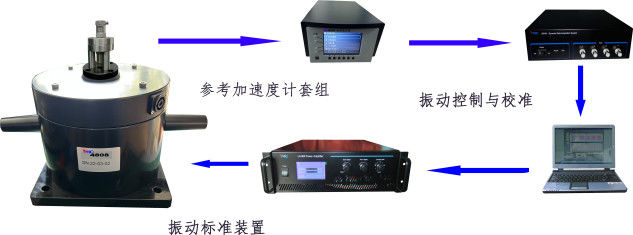

يتكون المخطط من مقياس تسارع قياسي، ومضخم شحن منخفض الضوضاء، وطاولة اهتزاز صغيرة، ومضخم طاقة خطي، وجامع بيانات ديناميكي، وبرنامج اختبار وتحكم في خصائص المستشعر. يتم تحقيق الاختبار التلقائي والتحكم في الحلقة المغلقة لحساسية المستشعر وخطية السعة واستجابة التردد عن طريق التحكم في الكمبيوتر.
ملاحظة: يعتمد مقياس التسارع قيد الاختبار على المنتج الفعلي، والرقم هو للإشارة فقط إلى مقياس التسارع الناتج عن الشحن.
4. المعلمات الفنية للمعدات
4.1. طاولة الاهتزاز
تستخدم طاولة الاهتزاز القياسية HG-5024M مادة مغناطيسية دائمة من الأرض النادرة Ndfeb؛ تتميز بخصائص الحجم الصغير والوزن الخفيف ونطاق التردد الواسع والهيكل المعقول والموثوقية العالية. مصممة خصيصًا لمعايرة الاهتزاز واختبار الاهتزاز واختبار الاهتزاز لمصدر الاهتزاز القياسي، ويمكن استخدامها كمعايرة مستشعر الاهتزاز والمعايرة والاختبار، ويمكن استخدامها أيضًا لأجزاء الأدوات الكبيرة والمتوسطة الحجم من الاهتزاز البيئي واختبار الإجهاد وقياس الهيكل الصغير والمتوسط الحجم للاستجابة الديناميكية واختبار تردد الرنين والممانعة الميكانيكية واختبار الوضع.
| أقصى قوة إثارة جيبية | ≥120N (تبريد الهواء 200N) |
| تردد التشغيل | 5 هرتز ~ 10000 هرتز |
| أقصى تسارع | 1 م/ث2 ~ 700 م/ث2 (القيمة القصوى) |
| أقصى سرعة | 1.4 م/ث (القيمة القصوى) |
| أقصى إزاحة | 12.7 ملم (من الذروة إلى الذروة) |
| تدفق التسرب | ＜5mT |
| نسبة الإشارة إلى الضوضاء | ≥50 ديسيبل |
| استقرار التردد | ≤0.1% |
| استقرار السعة | ≤0.3% |
| درجة التشوه | ≤5% |
| الاهتزاز العرضي | ≤10% |
| خطأ دلالة التردد | ≤0.1% |
| صلابة الدعم | 5.6 نيوتن/مم |
| معاوقة التيار المستمر للملف | 0.8Ω |
| أقصى تيار إدخال | 15Arms (تبريد الهواء 25Arms) |
| جودة الأجزاء المتحركة | 180 جرام |
| وزن | 35 كجم |
| حجم الطاولة | Φ62.5 ملم (فتحة التركيب Φ50.8، 5-M8) |
| البعد الكلي | Φ215 × 200 ملم |
| نطاق درجة الحرارة |
درجة حرارة التشغيل: 5 درجة مئوية ~ 40 درجة مئوية؛ درجة حرارة التخزين: -20 درجة مئوية ~ 70 درجة مئوية. |
| الرطوبة النسبية | لا تزيد عن 75% (درجة الحرارة لا تزيد عن 30 درجة مئوية) |
| التصدير | مقبس 4 سنون |
| مضخم الطاقة الموصى به | LA-500 (20V25A) |
ملاحظة: يمكن استخدام HG-5024M كطاولة اهتزاز قياسية للبناء القياسي وفقًا للوائح التحقق من طاولة الاهتزاز القياسية JJG 298-2015.
نطاق التردد: 10-10000 هرتز؛ الحد الأقصى للسعة: 300 م/ث2.
4.2. مضخم الطاقة الخطي
يعتمد مضخم الطاقة LA-500 هيكلًا قياسيًا مقاس 19 بوصة، وشاشة LCD ملونة حقيقية تعرض التيار والجهد وتردد الإشارة والحماية، وإخراج طاقة خطي، وتشوه منخفض، ونسبة إشارة إلى ضوضاء جيدة؛ مع جهد الإخراج، وإشارة التيار وفتحات نهاية المراقبة؛ وظائف حماية متعددة؛ قم بقيادة هزاز الوضع من سلسلة MS وهزاز صغير من سلسلة VT/SVT مباشرة
| نموذج المنتج | LA-500 | |
| الطاقة المقدرة للإخراج | 500 VA | |
| معاوقة الإدخال | >10 كيلو أوم | |
| الجهد المقدر للإخراج | 25 فولت RMS | |
| التيار المقدر للإخراج | 20Arms | |
| التشوه غير الخطي | ＜1% | |
| نسبة الإشارة إلى الضوضاء | ≥80 ديسيبل | |
| الكسب | 10 فولت/فولت ±2 ديسيبل | |
| استجابة التردد هرتز | التيار المباشر | 0 - 50 كيلو هرتز ±1 ديسيبل |
| التيار المتردد | 20 - 50 كيلو هرتز ±1 ديسيبل | |
| نطاق التردد هرتز | نسبة الطاقة الكاملة | 20 - 5 كيلو |
| الطاقة المخفضة | 0 - 50 كيلو | |
| عرض × ارتفاع × عمق ملم |
483 × 132.5 × 480 |
|
| كجم | 22.5 | |
| مزود الطاقة | 220 فولت 50 هرتز 8 أمبير | |
| مزود بنموذج هزاز: | SVT-03 | |
4.3. الرجوع إلى مقياس التسارع
يعتمد مقياس التسارع المرجعي HG-8305 هيكل ضغط مركزي، وخصائص درجة حرارة جيدة، واستقرار عالي على المدى الطويل، ومقاومة قوية للصدمات؛ يمكن أن يحقق التثبيت المزدوج M5 (10-32 اختياري) في الأسفل والأعلى المعايرة الدقيقة لحساسية المستشعر في وضع الظهر إلى الخلف، ونقل قيمة الاهتزاز القياسية، ووظائف التحقق المستقرة.
منحنى استجابة التردد
منحنى درجة الحرارة
| الحساسية المرجعية (±10%) | 0.110 بيكو كولوم/ (م/ث2) | ||
| نطاق تردد التشغيل | 0.2 هرتز ~ 10 كيلو هرتز | ||
| أقصى تسارع اهتزاز جيبي للتشغيل | 9800 م/ث2 | ||
| نطاق تردد السعة | ±2% | 0.2 هرتز ~ 5 كيلو هرتز | |
| ±10% | 5 هرتز ~ 10 كيلو هرتز | ||
| استجابة الطور والتردد (±1 درجة) | 0.2 هرتز ~ 10 كيلو هرتز | ||
| تردد الرنين الطبيعي للتركيب | ≥40 كيلو هرتز | ||
| الحساسية العرضية | ≤2% | ||
| نطاق درجة حرارة التشغيل | –74~+200 درجة مئوية | ||
| مقاومة العزل | ≥1011 أوم | ||
| الاستقرار السنوي | ≤0.5% | ||
| خطية سعة التسارع | ≤0.5% | ||
| حساسية درجة الحرارة العابرة | 0.5 مللي ثانية-2/درجة مئوية (0.3 هرتز) | ||
| الحساسية المغناطيسية | 1 مللي ثانية-2/T | ||
| حساسية الإجهاد للقاعدة | 0.01 مللي ثانية-2/ميكرو إبسلون | ||
| الجزء الحساس | الكوارتز | ||
| السعة | ~70 بيكو فاراد | ||
| وزن | 38 جرام | ||
| وضع التثبيت | 10-32 | ||
| وضع الإخراج | 10-32 | ||
| وضع الإخراج | القطبية الموجبة | ||
| عزم الدوران المتصاعد | 0.5 نيوتن متر ~ 3.5 نيوتن متر | ||
ملاحظة: يتم استخدام مضخمات الشحن HG-8305 و HG-8102B كمجموعات اهتزاز ويمكن استخدامها كمقاييس تسارع مرجعية وفقًا للوائح التحقق من مقاييس التسارع الكهروإجهادية JJG 233-2008.
4.4. مضخم شحن منخفض الضوضاء
HG-8102B: مضخم شحن منخفض الضوضاء متعدد الأوضاع مع تطبيع حساسية المستشعر 4 بت، مع الشحن والجهد و IEPE وغيرها من أوضاع الإدخال الثلاثة، والكسب، والمرور العالي، والمرور المنخفض، وخيارات متعددة الملفات الموحدة؛ حجم صغير، تكامل عالي؛ أربع مجموعات من الإخراج العشري الموحد (1.000 ~ 10.99 بيكو كولوم/وحدة)؛ مناسب للقياس والمعايرة الدقيقة.
| الإدخال | الجهد /IEPE (4 مللي أمبير/24 فولت تيار مستمر): ±10 فولت؛ الشحن الكهربائي: ±106 بيكو كولوم |
| التصدير | ±10 فولت P/5 مللي أمبير (حد أقصى) |
| إزاحة التيار المستمر | ±10 مللي فولت |
| الضوضاء | ≤5 ميكرو فولت RMS (يتم طي الحد الأقصى للكسب إلى الإدخال) |
| تصنيف الكسب | 0.1؛ 1؛ 10؛ 100؛ 1000 مللي فولت/بيكو كولوم (عندما تكون سعة المصدر 1 نانو فاراد) |
| الدقة | ±0.5% |
| مرشح المرور المنخفض: | 0.3، 1 كيلو، 3 كيلو، 10 كيلو، 30 كيلو، 100 كيلو هرتز (تردد القطع - 3 ديسيبل ±1 ديسيبل، معدل التوهين -12 ديسيبل/أكتوبر) |
| مرشح المرور العالي: | 0.3، 1، 3، 10، 30، 100 هرتز (تردد القطع - 3 ديسيبل ±1 ديسيبل، معدل التوهين -6 ديسيبل/أكتوبر) |
| درجة الحرارة | درجة حرارة التشغيل: 0 درجة مئوية - +50 درجة مئوية؛ درجة حرارة التخزين: -55 درجة مئوية - +85 درجة مئوية |
| الرطوبة | 95% رطوبة نسبية كحد أقصى |
| مزود الطاقة | التيار المتردد: 220 فولت 50 هرتز |
| البعد | 45 ملم (عرض) × 122 ملم (ارتفاع) × 200 ملم (عمق) |
| وزن | 1.5 كجم |
| وضع الاتصال | وضع الإدخال: M5؛ وضع الإخراج: BNC؛ مصدر الطاقة: 3GTJE3 (تيار متردد) |
| خط الإدخال: | كابل منخفض الضوضاء M5 STYV-1 مزدوج الرأس بطول 2 متر |
| خط الإخراج | كابل إخراج BNC 50 أوم مزدوج الرأس بطول 2 متر |
| سلك الطاقة | 3GTJA (تيار متردد)؛ 1 قطعة |
4.5. جامع البيانات الديناميكية (وحدة التحكم)
HG-9204H جامع بيانات ديناميكي هو جامع بيانات ديناميكي ذو 4 قنوات إدخال و 2 قناة إخراج بمعدل أخذ عينات مرتفع. يمكن دمجه مع برنامج القياس والتحكم الأساسي HG-9800-02 لتشكيل نظام الحصول على البيانات الديناميكية، ويمكن أيضًا دمجه مع برنامج اختبار خصائص المستشعر HG-9800-05 لتشكيل نظام تحكم في الاهتزاز مغلق الحلقة.
| أدخل عدد القنوات | 4 | |
| وضع الإشارة | الشحن والجهد و IEPE | |
| عرض نطاق إدخال إشارة الجهد | تيار مستمر - 100 كيلو هرتز | |
| عرض نطاق إدخال إشارة IEPE | 0.3 هرتز - 100 كيلو هرتز | |
| نسبة الإشارة إلى الضوضاء | ≥96 ديسيبل | |
| رقم AD | 16 | |
| دقة AD | أفضل من ±0.5% | |
| نطاق الإدخال |
الجهد /IEPE: ±10 فولت نطاق إدخال الشحن: ±1×105بيكو كولوم |
|
| الكسب المدمج | إدخال الجهد /IEPE: 1 مرة، 10 مرات، 100 مرة إدخال الشحن: 0.1، 1، 10، 100 مرة | |
| مزود طاقة IEPEExcitation | 4 مللي أمبير ±1 مللي أمبير / (20-24 فولت تيار مستمر)؛ | |
| معدل أخذ العينات للقناة الواحدة | بحد أقصى 1 مليون عينة متوازية لكل قناة | |
| تصدير DA | 2 مخرجات مستقلة | |
| دقة DA | 16 بت | |
| معدل تحويل DA | 500 كيلو هرتز؛ | |
| سعة إخراج الإشارة | ±10 فولت P؛ | |
| الدقة | أفضل من ±0.5% | |
| الأبعاد (العرض × العمق × الارتفاع) (ملم) | العرض 240 ملم × الارتفاع 69 ملم × العمق 277 ملم | |
| الوزن (جم) | 3.5 كجم | |
| مزود الطاقة | 100 - 240 فولت تيار متردد، 50/60 هرتز | |
| البرامج الداعمة | برنامج الحصول على الإشارات والتحكم HG-9800 |
4.6. اختبار خصائص المستشعر ونظام التحكم (الكمبيوتر والبرامج)
وحدة اختبار والتحكم في خصائص المستشعر HG-9800-05:
باستخدام المستشعرات القياسية ومضخمات الطاقة وطاولة الاهتزاز القياسية ووحدة التحكم وما إلى ذلك، يمكن اختبار حساسية مستشعر التسارع وخطية السعة واستجابة التردد تلقائيًا، ويمكن أن يصل نطاق التردد إلى 40 كيلو هرتز، ويمكن إنشاء تقرير الاختبار تلقائيًا.
1، اختبار تردد النقطة: يمكن تعيين أي مجموعة من قيم التردد وسعة الاهتزاز (يمكن تعيين التسارع والسرعة والإزاحة وما إلى ذلك)، وإكمال اختبار الاهتزاز لنقطة واحدة ومتعددة النقاط تلقائيًا وتشكيل تقرير؛
2، اختبار مسح التردد: قم بتعيين نقطة التردد المرجعية، والحد العلوي والسفلي لنقطة التردد، وتحقيق اختبار الحساسية واستجابة التردد تلقائيًا؛
3، الاختبار العشوائي (السريع): باستخدام إشارات عشوائية، أكمل بسرعة اختبار استجابة التردد لمستشعر الاهتزاز؛
4. أكمل اختبار خطية السعة تلقائيًا وشكل تقريرًا؛
1. التكوين الأساسي والسعر
| اسم | رقم الموديل | الكمية | السعر المرجعي | |
|
|
مقياس التسارع القياسي | HG-8305 | 1 | |
|
|
اختبر التثبيت من الخلف إلى الخلف | 1 | ||
|
|
مضخم شحن منخفض الضوضاء | HG-8102B | 1 | |
|
|
طاولة الاهتزاز القياسية | HG-5024M | 1 | |
|
|
مضخم الطاقة الخطي | LA-500 | 1 | |
|
|
جامع بيانات ديناميكي (وحدة تحكم) بـ 4 قنوات | HG-9204H | 1 | |
|
|
برنامج اختبار والتحكم في خصائص المستشعر | HG-9800 | 1 | |
|
|
أجهزة الكمبيوتر والطابعات للاختبار | 1 | ||
|
|
الدعم الفني والخدمة | 1 | ||
ملاحظة: لا تشمل الأسعار المذكورة أعلاه تكاليف المعايرة.
