تفاصيل المنتج:
|
| دقة الدلالة: | 0.001μm ； | نطاق القياس: | محور z (عمودي) 200μm ； x- المحور (الأفقي) 17.5 ملم （0.71inch） ； |
|---|---|---|---|
| منقي: | RC ، PC-RC ، Gauss ، DP ； | طول أخذ العينات (لتر): | 0.25،0.8،2.5 ； |
| إبراز: | مقياس الخامة السطحية للشاشة الرقمية,مقياس خشونة السطح الرقمي المحمول,مقياس خشونة السطح المحمول,Handheld Digital Surface Roughness Meter,Handheld Surface Roughness Meter |
||

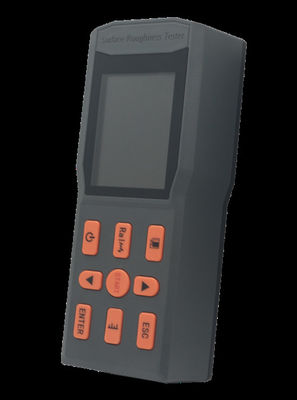

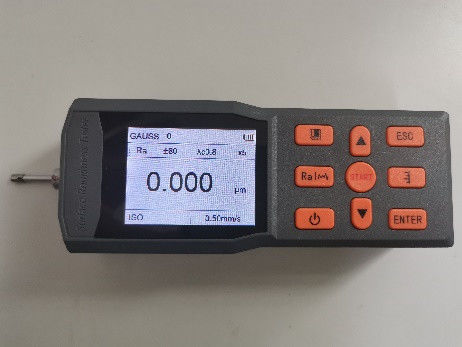

SRT-6450 مقياس خشونة السطح بالشاشة الرقمية المحمولة
1لمحة عامة عن المنتج
جهاز قياس خشونة السطح هذا هو جهاز محمول مناسب لبيئات موقع الإنتاج واحتياجات القياس المتنقلة. يمكنه قياس خشونة السطح لمختلف الأجزاء المصنعة,حساب المعلمات المقابلة بناءً على ظروف القياس المختارة، وعرض جميع معايير القياس ورسومات الخط على الشاشة.يمكن لهذا الجهاز قياس المعلمات الرئيسية لأحدث المعايير الدولية ويتوافق بشكل كامل وشدد مع المعايير الدوليةمعايير القياس تتوافق مع المعيار الوطني GB/T3505 "المواصفات التقنية الهندسية للمنتج - المصطلحات،تعاريف و معايير هيكل السطح من طريقة محيط هيكل السطح" و متوافقة مع معايير الولايات المتحدة، ألمانيا، اليابان، المملكة المتحدة وغيرها من البلدان.تفتيش السلع والإدارات الأخرى، مناسبة بشكل خاص للتفتيش في الموقع لقطع العمل الكبيرة وخطوط الإنتاج ، وكذلك التحقق الخارجي من قبل التفتيش والقياس والفحص السلعي والإدارات الأخرى ،دون التسبب في تلف القطع.
نطاق قطعة العمل القابلة للقياس: مسطح ، سطح دائري خارجي ، سطح مخروطي ، فتحة داخلية ، خروط ، سطح منحني ، إلخ. (يجب قياس الأسطح الخاصة بمستشعرات مناسبة).
2.المعلمات التقنية
| الاسم | المحتوى | ||
| نطاق القياس | محور Z (عمودي) | 200 ميكرومتر. | |
| محور X (أفقي) | 17.5ملم ((0.71 بوصة) ؛ | ||
| القرار | محور Z (عمودي) | 0.002μm±20μm؛ | |
| 0.004μm±40μm؛ | |||
| 0.008μm±80μm؛ | |||
| البند | المعلمات |
ر ر ر ر ر ر ر ر Rp Rv R3z R3y Rz(JIS) ؛ (أ) (أ) (أ) (أ) (أ) (أ)
|
|
| المعيار |
المعيار الدولي ISO4287 ANSI B46.1 المعيار الأمريكي المعيار الألماني DIN4768 JIS B601 المعيار الياباني |
||
| الرسوم | منحنى نسبة الدعم ، الخام ، شكل الموجة التصفية | ||
| مرشح | RC،PC-RC،Gauss،DP؛ | ||
| طول العينة (lr) | 0.25,0.8,2.5 | ||
| مدة التقييم (ln) | Ln=lr×n n=1 ̇5 | ||
| جهاز استشعار | مبدأ القياس | محفز التفاضل | |
| القلم | الماس الطبيعي، زاوية مخروط 90، نصف طرف 5μm؛ | ||
| قياس القوة | < 4mN | ||
| رأس المرشد | سبيكة صلبة، نصف قطر اتجاه الزحف 40 ملم. | ||
| سرعة الانزلاق | lr=0.25 ،Vt=0.135mm/S ؛ | ||
| lr=0.8 ، Vt=0.5mm/S ؛ | |||
| lr=2.5 ، Vt=1mm/S ؛ | |||
| العودة ، Vt = 1mm/S ؛ | |||
| دقة الإشارة | 0.001μm | ||
| خطأ في الإشارة | ± ((5nm+0.1A) A: القيمة القياسية لمعلم نموذج أكثر من سطر Ra | ||
| التباين في المؤشرات | لا يزيد عن 3% | ||
| المخطط المتبقي | لا تزيد عن 0.01μm؛ | ||
| إمدادات الطاقة | بطارية الليثيوم المدمجة، مشحونة بشاحن DC5V، 2000mA. | ||
| الأبعاد الخارجية | 156mm × 61mm × 45mm | ||
| الوزن | حوالي 450 غرام | ||
| بيئة العمل | درجة الحرارة: -20°C إلى 40°C الرطوبة: < 90%RH | ||
| بيئة التخزين والنقل | درجة الحرارة: -40°C إلى 60°C الرطوبة: < 90%RH | ||
| الملحقات الاختيارية | جهاز استشعار السطح المنحني، جهاز استشعار الثقوب الصغيرة، جهاز استشعار القناة العميقة، قضيب التمديد، قضيب المحول، منصة قياس 200 مم، منصة قياس 300 مم من الرخام | ||
3الخصائص الوظيفية
يحتوي على تصميم ميكانيكي وكهربائي متكامل، وهو صغير الحجم وخفيف الوزن وسهل الاستخدام.
* يتم اعتماد رقاقة ARM + DSP للسيطرة ومعالجة البيانات ، مع سرعة عالية واستهلاك طاقة منخفضة.
*معايير متعددة Ra، Rz، Rq، Rt، Rp، Rv، R3z، R3y، Rz(JIS) ، Rs، Rsk، Rsm، Rku.
* نطاق قياس كبير من 200 ميكرومتر.
* 320*240 شاشة ملونة، شاشة رقمية/رسومية؛ تسلط الضوء دون زاوية عرض؛
* الشاشة غنية بالمعلومات، وبديهية ويمكن أن تظهر جميع المعلمات والرسومات.
*متوافق مع معايير وطنية متعددة مثل GB و ISO و DIN و ANSI و JIS
* وهي مجهزة ببطارية ليثيوم أيون قابلة لإعادة الشحن ومدار التحكم في الشحن ، مع قدرة عالية وبدون تأثير ذاكرة.
* هناك رمز يشير إلى طاقة البطارية المتبقية لدعوة المستخدمين إلى الشحن في الوقت المناسب.
* يمكنه عرض تعليمات عملية الشحن، مما يسمح للمشغل بمعرفة مستوى الشحن في أي وقت.
*وقت العمل المستمر أكثر من 8 ساعات.
* تخزين البيانات عالي السعة، قادر على تخزين 100 مجموعة من البيانات الخام.
* تسجيل وتخزين البيانات المقاسة
*الدائرة المضادة للوقوف الموثوق بها و تصميم البرمجيات
*عرض معلومات القياس، ومعلومات قائمة الإشارات، ومعلومات مختلفة فورية وتوضيحية مثل تشغيل / إيقاف.
* تصميم قذيفة إرغونومية، صلبة، مضغوطة، محمولة وموثوقة للغاية؛
* يمكن توصيله بجهاز كمبيوتر لنقل البيانات في الوقت الحقيقي والبيانات التاريخية.
* تتبنى كتل عينات المعايرة أسطوانات زجاجية بصرية ، والتي تتميز بدقة عالية ، ولا تخدش بسهولة ولديها عمر خدمة طويل.
*تشمل الملحقات الاختيارية أجهزة استشعار السطح المنحني، أجهزة استشعار الثقوب الصغيرة، أجهزة استشعار القناة العميقة، منصات القياس، غطاء أجهزة الاستشعار، قضبان التمديد، إلخ.
