تفاصيل المنتج:
|
| اسم المنتج: | نظام قياس سمك تآكل الزحف المغناطيسي | كابل التحكم في الكشف: | 25 م |
|---|---|---|---|
| Thickness Measurement: | Accuracy 0.04mm, Range 2~120 mm (Steel) | تردد الإثارة: | 3.0 ~ 5.0 ميجا هرتز ، قياس السرعة: 16 ~ 1 مرة / ثانية |
| إبراز: | قياس سمك تآكل الزحف المغناطيسي,مقياس سمك تآكل الزحف المغناطيسي,مقياس الموجات فوق الصوتية للآثار الكارثية,magnetic crawler corrosion thickness meter,magnetic crawler corrosion ultrasonic meter |
||
نظام قياس سمك تآكل الزحف المغناطيسي

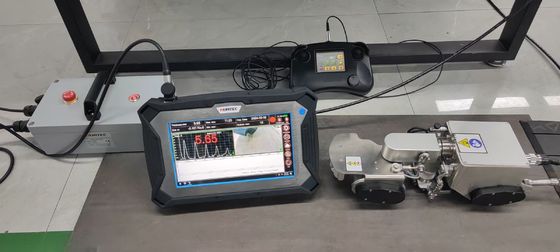

| البند | الاسم | الوحدة | كمية | ملاحظة | |
| 1 | مضيف الاختبار ((حاسوب شخصي وبرمجيات)) | مجموعة | 1 | 25% | |
| 2 | HUATEC TG-M70 الزحف المغناطيسي ذو العجلتين (تتضمن وحدة قياس الفيديو والسمك) | مجموعة | 1 | 65% | |
| 3 | كابل التحكم في الاختبار | متر | 25 | 10% | |
| 4 | جهاز منع سقوط حبل الأمان | متر | 25 | / اختياري | |
| 5 | دليل التشغيل | الكمبيوتر | 1 | ||
| 6 | شهادة المعايرة | بي سي | 1 | ||
3حروف الزحف المغناطيسية ذات العجلتين

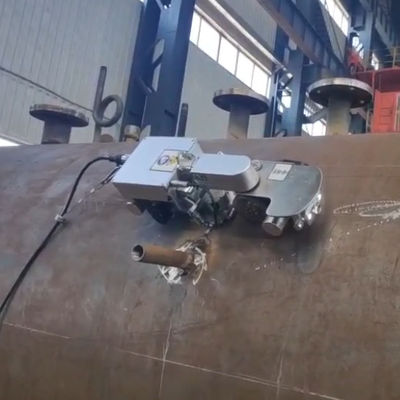

الزحف المغناطيسي ذو العجلتين هو أداة متقدمة يمكنها حمل مجموعة متنوعة من معدات الاختبار غير المدمرة.لقد جمعت عددًا كبيرًا من الخبرات في التسوية في الموقع في العديد من المجالات مثل البتروكيماوياتيمكن أن تحمل الموجات فوق الصوتية الكهرومغناطيسية في الجزء السفلي من الأنابيب، المرفق أو ثلاثة روابط وغيرها من التآكل،تآكل المناطق الأكثر خطورة للقيام بفحص أو B قياس سمك المسح الضوئي، المجال الصناعي يدعى خبراء الكشف عن تآكل الأنابيب
الزحف المغناطيسي ذو العجلتين له الخصائص التالية: هيكل مضغوط، مرونة عالية، امتصاص مغناطيسي، دقة عالية التحكم، تكنولوجيا الكشف المتقدمة، الكشف الفيديو المتوافق،وآلية رفع مسبار فريدةللكشف التلقائي عن تآكل الأنابيب والحاويات والصفائح
1) هيكل صغير ومرونة عالية
التصميم المدمج والرائعة يسمح لها بسهولة إجراء الكشف عن التآكل لمختلف أنواع الأنابيب والإسطوانات المغناطيسية الحديدية.الطلقات المغناطيسية هي 350mm (الطول) × 140mm (العرض) × 130mm ((الارتفاع) ووزنها أقل من 5الهيكل الفريد للعجلتين يجعل من الممكن المشي بحرية على الأنابيب مع الحد الأدنى من 100 ملم.الحد الأدنى من نصف قطر الدوران هو 400mm والمرفق مع الحد الأدنى من نصف قطر الانحناء من 100mm يمكن أن تمر بسهولةلذلك، تم توسيع نطاق حركة الزحف المغناطيسي على عجلتين والمسح بشكل كبير.
2) مغناطيسية امتصاص سوبر
من حيث التصميم، يستخدم مغناطيس الأرض النادرة المغناطيسية لصنع مغناطيسات دائمة عالية القوة في جولتين من التسلق المغناطيسي.لا يوجد خطر من سقوط جسم السيارة من السطح المكتشفلذلك ، يمكن أن يقوم الزاحف المغناطيسي ذو العجلتين بأمان بإجراء مسح الأفقي والعمودي والعكس. الحمل العمودي الأقصى للزاحف المغناطيسي ذو العجلتين هو 5 كجم ،مما يعني أنه لن يؤثر على أي حركة عمودية عند سحب 5 كجم من الوزن.
3) دقة التحكم العالية
سرعة الزحف المغناطيسي ذو العجلتين هي 0-6m / دقيقة ويمكن أن تتقدم بسرعة ثابتة ، من خلال مكشف الدقة يمكن أن تحقق وظيفة تعيين فجوة الكشف ،يمكن تحقيق احتياجات الكشف للمستخدم بشكل أفضلعلى سبيل المثال ، يحتاج العميل إلى إجراء عملية اكتشاف الثغرات كل 50 ملم في نقطة ما في الجزء الخلفي من الكوع: يمكن برمجة جهاز التحكم ،ويمكن تشغيل الصعود المغناطيسي ذو العجلتين وتفتيشها كل 50 ملمتحسين كفاءة ودقة الكشف.
1المعلمات التقنية
l ★كابل التحكم في الكشف:25 متر
l ★يتم قياس الحد الأدنى من نصف قطر الانحناء على سطح الكائن: المحور الطولي ≥50mm، والطول ≥125mm
l قياس السُمك:دقة 0.04 ملم، نطاق 2 ~ 120 ملم (الصلب)
l ★المسافة العاملة / الرفع: ≤4mm
l ★ عدم عمودية القياس (طبيعية للمحول/المسبار بالنسبة للكائن الخاضع للاختبار): ± 25o
l تواتر الإثارة:3.0~5.0MHz، سرعة القياس: 16~1 مرة/ثانية
نطاق سرعة الصوت: 1000~9999 م/ث، زيادة ضبط: 1 م/ث
l وظيفة البوابة: البوابة التلقائية، البوابة اليدوية المفردة، البوابة المزدوجة اليدوية
l ★مراقبة الفيديو: كل من الكاميرات المزدوجة للرؤية الأمامية والخلفية ، والبيكسلات الديناميكية والستاتية هي 3 مليون / 2304 × 1296.
l المسبار المغناطيسي الحرارة الطبيعية: مغناطيسات ضعيفة أو أقل دائمة، والامتصاص المغناطيسي≤15N، دائرية Φ30 × ارتفاع 44mm، الوزن≤80g
l ★حجم الجهاز الزاحف ووزنه (حوالي): L380 × W130 × H120mm,6kg
1 درجة حرارة العمل: -10~+50°C
2برنامج تحليل القياس
l عرض متزامن للسمك، نتائج الفحص A، B
إصدار سجل اختبار مباشرة، ★ قائمة قيم سمك لتسهيل تحليل البيانات ومعالجتها
l ★متوافق مع نظام تشغيل Win7/10 (32/64 بت)
