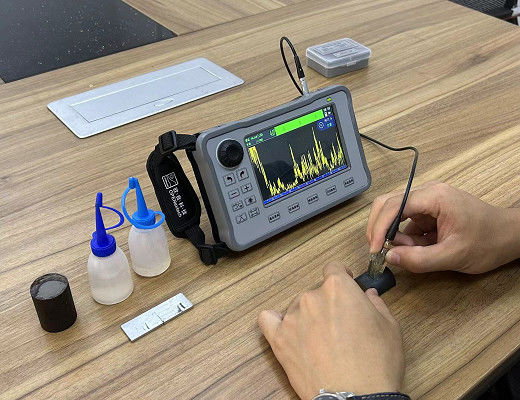

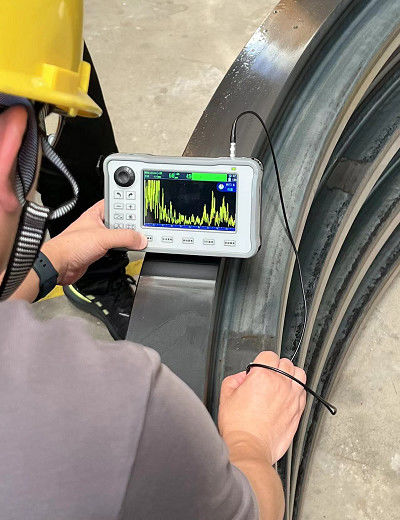

جهاز اختبار عمق الموجات فوق الصوتية TG-8000 للطبقة المقواة بالحث

جهاز اختبار عمق الموجات فوق الصوتية TG-8000 للطبقة المقواة بالحث
جهاز اختبار عمق الموجات فوق الصوتية TG-8000 للطبقة المقواة بالحث جهاز اختبار عمق الموجات فوق الصوتية TG-8000 للطبقة المقواة بالحث

صورة كبيرة :  جهاز اختبار عمق الموجات فوق الصوتية TG-8000 للطبقة المقواة بالحث

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HUATEC
إصدار الشهادات: CE
رقم الموديل: TG-8000
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD48300/set - USD54600/set
تفاصيل التغليف: تغليف الكرتون الخارجي
وقت التسليم: 20-30 يوم عمل بعد استلام المبلغ المدفوع
شروط الدفع: T / T ، ويسترن يونيون ، باي بال ، L / C.

جهاز اختبار عمق الموجات فوق الصوتية TG-8000 للطبقة المقواة بالحث

وصف
نطاق القياس: 0.7 ~ 15 ملم دقة القياس: 0.1 ملم
Sensibility: 80 dB or more (5 MHz narrow band) مكاسب قابلة للتعديل: ماكس 120 ديسيبل دقيقة 0.1 ديسيبل الملعب
التردد المركزي لتلقي التضخيم: 1-20 ميجا هرتز الخطي العمودي: ضمن ±2.8%
الخطية الأفقية: ضمن ±0.6%
إبراز:

جهاز اختبار عمق الطبقة المقواة بالحث,جهاز اختبار العمق بالموجات فوق الصوتية,جهاز اختبار العمق بالموجات فوق الصوتية غير الإتلافي

,

Ultrasonic Depth Tester

,

NDT Ultrasonic Depth Tester

TG-8000 اختبار عمق بالموجات فوق الصوتية للطبقة المقاومة بالاندفاع

الخلفية:

يمكن لعلاج تصلب السطح تحسين مقاومة الارتداء وقوة التعب للمكونات الخاضعة للضغوط الديناميكية. يتم تحديد هذه الخصائص أساسا من خلال صلابة السطح،عمق صلب، وملف عمق الإجهاد المتبقي. عمق الطبقة المقاومة هو مؤشر جودة مهم في عملية معالجة تصلب السطح.لا يمكن ضمان جودة عملية التشديد إلا من خلال أساليب الاختبار العشوائيهذه الطريقة لا تؤذي المكونات فقط، وتضيع الوقت، ولكنها أيضاً ذات تكلفة عالية.







أداء الكشف عن عمق الطبقة الصلبة

الكائن الذي سيتم قياسه عمق الطبقة المقاومة بالاندفاع
نطاق القياس 0. 7 15 ملم
دقة القياس 0.1ملم
إمكانية تكرار القياس ± 0.1mm ((في مكان واحد)
الحساسية 80 ديسيبل أو أكثر (فئة ضيقة 5 ميغاهرتز)
مكاسب قابلة للتعديل أقصى 120 ديسيبل أقل من 0.1 ديسيبل
تردد المركز في استقبال التضخيم 1-20Mhz
الخطية العمودية ضمن ±2.8٪
الخطية الأفقية داخل ± 0.6%
شاحن التيار المتردد مدخل شحن سريع AC 65W 100 240V ± 10% 50/60Hz ± 3Hz
بطارية بطارية ليثيوم أيون
وقت الشحن 1.5 ساعة
وقت التشغيل حوالي 12 ساعة ((تختلف حسب ظروف استخدام المستخدم)
درجة حرارة البيئة 0°50°C ((خلال التشغيل) -20°60°C ((خلال التخزين)
العرض وحجم الشاشة 5.0 بوصة شاشة LCD HD
الأبعاد الخارجية ((ملم) ، الوزن ((غ) 183mm ((W) × 113mm ((H) × 45mm ((D) 780g
واجهة خارجية بطاقة ذاكرة SD
منفذ نقل البيانات من النوع C



الحل:

شركتنا تستخدم طريقة فوق الصوتية السريعة غير المدمرة لقياس عمق الطبقات المتصلبةوتضمن أن يكون المنتج دائمًا عالي الجودة من خلال تعديل عملية الإنتاج في الوقت المناسب. يمكن أن أداة تحسين معايير التصنيع، وتقصير وقت التوقف من الجهاز بعد استبدال جهاز الاستشعار الحثي،إدراك وظيفة التحكم في التصنيع السريع وإدارة جودة جيدة.



معداتنا:

يستخدم الجهاز المبدأ التالي: الطبقة الصلبة لديها تقريبا أي مقاومة للأمواج فوق الصوتية،بينما المواد التي لم تخضع لعلاج تصلب سوف تشتت كمية كبيرة من الموجات فوق الصوتيةنظام الكشف يسجل إشارة التناثر الخلفي ويعالجها مع عناصر القياس الإلكترونية من خلال تقييم بيانات تلقائية شاملةيمكن الحصول على عمق الصقل النهائي للمادة.



الخصائص

● يمكن دمج معدات القياس في عملية الإنتاج.

● دقة القياس عالية جداً: الخطأ في تحديد قيمة عمق السطح حوالي ± 0.1mm (الطريقة المعدنية)

● الحصول على نتائج القياس بسرعة: كل قياس يستغرق بضع ثوانٍ فقط.

● يمكن تقييم عدد كبير من الأجزاء بسرعة كبيرة.

● يمكن قياس قطع العمل ذات الأحجام المختلفة باستخدام أوتاد مختلفة.

● يمكن أن يتحرك الجهاز بحرية (وزن إجمالي: 780 غراماً).

● يمكن تعديل المعلمات بسهولة وفقًا لمتطلبات العميل.



المعلمات التقنية

● محول نبضات بالموجات فوق الصوتية

● تردد الاستقبال بالموجات فوق الصوتية: 120 ميغاهرتز

● قنوات استقبال وإرسال.

●معالجة غلاف الإشارة.

●يتم تحقيق الارتباط الصوتي من خلال أوتاد خاصة.



التكوين القياسي

رقم التسلسل الاسم كمية
1 المضيف 1
2 المسبار 1
3 خط المسبار 1
4 السنج 1
5 شحن سريع 1
6 عامل ربط الزجاجة المنقسمة وعينة المعايرة كل 1
7 كابل الطاقة 1
8 الدليل 1
9 شهادة 1
10 بطاقة الضمان 1



التكوين الاختياري

كتلة الحبل التي يمكن تخصيصها لتناسب أشكال مختلفة من القطعة

جهاز اختبار عمق الموجات فوق الصوتية TG-8000 للطبقة المقواة بالحث 0جهاز اختبار عمق الموجات فوق الصوتية TG-8000 للطبقة المقواة بالحث 1
