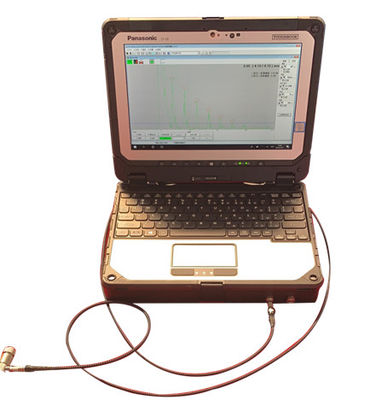

نظام متكامل لاختبار اللحامات البقعية في السيارات بالموجات فوق الصوتية HFD-SW30

المعلمات الفنية

1. درجة حرارة التخزين: -51+ 71 درجة مئوية

2. درجة حرارة التشغيل: -29+ 63 درجة مئوية

3. الأبعاد الخارجية: 25 × 183 × 85 مم

4. الوزن: حوالي 1.98 كجم

5. مستوى الحماية: يلبي المعيار الأمريكي MIL-810G، ومستويات مقاومة الماء والغبار تصل إلى معيار IP65

مقاوم للزلازل/الصدمات/درجات الحرارة الواسعة، يجتاز اختبار السقوط من ارتفاع 120 سم، لوحة مفاتيح مقاومة للماء

6. مقاومة الصدمات: بحد أقصى 0.15 جرام/11 مللي ثانية، وفقًا لمعيار IEC60068-2-27

7. مقاومة الاهتزاز: 5-150 هرتز، بحد أقصى 2 جرام، 1 دورة في الدقيقة، وفقًا لمعيار IEC60068-2-6Fc

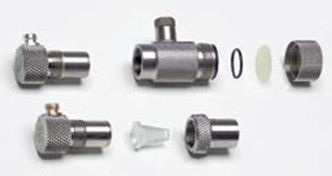

8. واجهة المسبار: LEMO 00 أو Microdot

9. واجهة إدخال/إخراج الجهاز: منفذ ناقل التوسعة

10. واجهة الطاقة: محول طاقة

11. USB: 3.0

12. مصدر طاقة التشغيل جهد التشغيل: 5 فولت تيار مستمر، يتم توفيره عبر الواجهة المدمجة للكمبيوتر

13. مصدر طاقة المشفر: مصدر طاقة خارجي 100-230 فولت؛ تيار متردد؛ أقصى طاقة 5 واط

14. استهلاك الطاقة: أقصى استهلاك للطاقة 2.5 واط

15. نوع نبضة الموجات فوق الصوتية: نبضة موجة حادة

16. تردد التكرار PRF: القيمة القصوى 1000 هرتز، 3 أوضاع (حسب نطاق المعايرة)، نطاق تعديل مستمر 8-1000 هرتز، تسلسل نبضات غير متقطع، جهد الإثارة: بحد أقصى 400 فولت

17. مكثف الشحن: 1 نانوفاراد، 220 بيكوفاراد

18. وقت حافة الصعود لموجة البدء:<15 نانوثانية

19. مقاومة الدخل: 50 أوم، 1000 أوم

20. وضع المسبار (TR): تشغيل/إيقاف، اختراق

21. ضبط وتقييم نطاق المعايرة: الحد الأدنى 0-2.5 مم، 0-0.1 بوصة (في الفولاذ)؛ الحد الأقصى 0 إلى 9700 مم، 0 إلى 381 بوصة (في الفولاذ)

22. نطاق سرعة الصوت: 500 ~ 15000 م/ث، 0.02 ~ 0.59 بوصة/ميكرو ثانية؛ يحتوي على قائمة مواد كاملة وقابلة للتحرير23. إزاحة النبضة: -10 ~ 1500 مم؛ - 0.39 ~ 50 بوصة (في الفولاذ)

24. تأخير المسبار: 0 ~ 100 ميكرو ثانية

25. نطاق التردد: 0.5 ~ 20 ميجاهرتز (-3 ديسيبل)؛ 4 مرشحات

26. نطاق تردد التكرار: 1-1000 هرتز؛ قابل للتعديل تلقائيًا أو يدويًا

27. الكسب: 110 ديسيبل، خطوة قابلة للتعديل 0.5/1/2/6 ديسيبل

28. وضع التشغيل: نوع انعكاس النبضة، بلورة مزدوجة، مع اختراق الأخير

29. الكشف: موجة كاملة، نصف موجة موجبة، نصف موجة سالبة، تردد راديو RF (بحد أقصى 150 مم/5.9 بوصة في الفولاذ)

30. الكبت: 0-90% خطي

31. DAC/TCG: يحتوي DAC على حد أقصى 16 نقطة بيانات (عاكس مرجعي)، نطاق ديناميكي 37 ديسيبل، وأقصى ميل 6 ديسيبل/ميكرو ثانية؛ 3 منحنيات قابلة للتعديل؛ قابلة للتحويل إلى وضع TCG (تصحيح كسب الوقت) (عتبة التسجيل الأفقي)؛ تلبية معايير الاختبار المحلية والدولية

32. DGS: يسجل DGS منحنى حجم الانعكاس المكافئ الفعال لجميع المجسات ذات وظيفة DGS؛ يمكن تعيينه كـ DAC أو TCG؛ يمكن عرض طريقة التقييم كقيمة ديسيبل مرتبطة بالمنحنى، أو قطر مكافئ، أو مستوى تقييم (JIS)؛ تصحيح توهين سرعة الصوت والإرسال؛ يمكن اختيار العواكس المرجعية كفتحات قاع مسطحة، أو فتحات أفقية، أو قيعان مسطحة كبيرة

33. بوابة المراقبة: 2 بوابة مراقبة مستقلة، مع عرض بوابة يتجاوز نطاق المعايرة الأقصى؛ يتم التقييم بناءً على A-scan؛ إنذار البوابة: مغلق، متزامن، غير متزامن؛ المنطق: إنذار صوتي و/أو

34. قياس المسافة: يمكنه قياس المسافة بين جانب الموجة أو ذروة الصدى في بوابة مستقلة (بوابة A أو بوابة B) والنقطة الصفرية؛ أو قياس فرق المسافة بين الصدى بين البوابات: البوابة B - البوابة A

35. دقة القياس: أقصى مسار صوتي/درجة عبر الزمن هو 12.6 مم: 0.01 مم؛ أو 0.2% من عرض الشاشة بالكامل

36. الدقة الرأسية: 0.5% من ارتفاع الشاشة بالكامل أو 0.2 ديسيبل

37. رقمنة A-scan: 1024 × 1024 بكسل

38. تجميد العرض: تجميد A-scan ثابت، تجميد A-scan ديناميكي (ذروة، إشارة ديناميكية في الوقت الفعلي)، مع متوسط تجميد 2-3 دورات من نبضات الموجات فوق الصوتية

39. مقارنة الصدى: عرض الإشارة الديناميكية الحالية وإشارة A-scan التي تم الوصول إليها في وقت واحد

40. اللغة: الألمانية، الإنجليزية، الفرنسية، الإسبانية، الصينية، اليابانية

41. الوحدة: ملليمتر، بوصة، دقيق

42. تخزين البيانات: يمكن لقاعدة البيانات حفظ وإدارة إعدادات الأداة ومهام الاختبار ونتائج الاختبار؛ بما في ذلك A-scan و DAC والتعليقات النصية؛ واستيراد جداول البيانات؛ سعة التخزين محدودة بحجم القرص الصلب.
