تفاصيل المنتج:
|
| نطاق القياس (45# فولاذ): | 0.15 مم - 1800 مم | خطأ في الإشارة (أقل من 10 مم): | ± 0.005 مم |
|---|---|---|---|
| خطأ في الإشارة (≥10 مم): | ± 0.1٪ | خطأ التكرار: | ± 0.001 مم (اختبار ذاتي) |
| تردد القياس: | 4 هرتز 8 هرتز 16 هرتز | نطاق سرعة الصوت: | 400-19999 م / ث |
| إبراز: | مقياس سمك بالموجات فوق الصوتية,B مقياس سمك بالموجات فوق الصوتية,مقياس سمك الموجات فوق الصوتية,B Scan Ultrasonic Thickness Gauge,Big Range Ultrasonic Thickness Gauge |
||

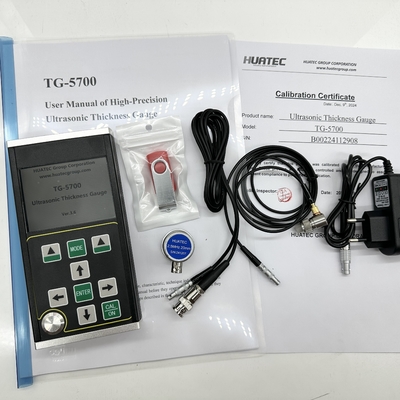

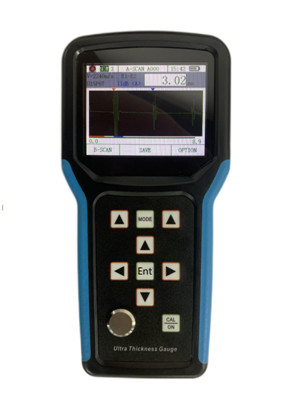

TG-5700A/B Scan 0.100-1800mm مقياس سمك الموجات فوق الصوتية
TG-5710 هو مقياس سمك بالموجات فوق الصوتية الرقمية ذو الدقة العالية المحمولة بالكامل مع الفحص A / B. وهو يتبنى مبدأ قياس سمك الموجات فوق الصوتية على أساس انعكاس النبض.انها مناسبة لقياس سمك المواد التي يمكن أن تجعل موجة بالموجات فوق الصوتية تنتشر في ذلك بسرعة ثابتة والحصول على انعكاس من ظهرهدقة القياس هي 0.001 ملم ومدى القياس رقيق مثل 0.10 ملم (الفولاذ).
يمكن لهذا المنتج قياس الألواح والأجزاء المصنعة بدقة. من ناحية أخرى، يمكن أن يراقب درجة ترقق الأنابيب وأوعية الضغط في معدات الإنتاج بعد التآكل أثناء الاستخدام.يمكن استخدامه في البترولالصناعة الكيميائية والمعادن وبناء السفن والطيران والطاقة وغيرها من المجالات.
هذا المنتج يتوافق مع المعايير التالية: مواصفات المعايرة لمقياس سمك الموجات فوق الصوتية (JJF 1126-2004).
| البند | TG-5710 |
| نوع المسبار | مسبار بلور واحد / مسبار بلور مزدوج |
| نطاق القياس (45# فولاذ) | 0.15 ملم 1800 ملم |
| خطأ الإشارة ((< 10mm) | ± 0.005mm |
| خطأ الإشارة ((≥ 10 ملم) | ± 0.1% |
| خطأ التكرار | ± 0.001mm ((اختبار الذاتي) |
| استقرار المؤشر | يتم اعتماد تقنية التقاطع الصفري والتردد المتعدد لضمان أن قيمة قياس سمك لا تتأثر بقوة الصدى، ومعامل تخفيف المواد، والكسب وارتفاع البوابة.ولها استقرار قياس عالية وموثوقية. |
| تواتر القياس | 4 هرتز، 8 هرتز، 16 هرتز |
| القرار | 0.1ملم0.01ملم0.001ملم ((0.01 بوصة،0.001 بوصة0.0001 بوصة) |
| مولد النبضات | يتم اعتماد انبعاث موجة مربعة سلبية، ويتم مطابقة عرض النبض والجهد تلقائيًا مع المسبار. |
| نطاق سرعة الصوت | 400-19999m/s |
| كتلة المعايرة | 4ملم ((فولاذ) |
| إيقاف التشغيل التلقائي | يمكن للمرء أن يختار 5 دقائق، 10 دقائق، 20 دقيقة وإغلاق يدوي. |
| معايرة المسبار | معايرة نقطة واحدة، معايرة متعددة النقاط |
| مكاسب | التحكم التلقائي في الزيادة، التحكم اليدوي في الزيادة |
| نطاق المكاسب | 0 ~ 70 ديسيبل |
| وضع الكشف | تردد الراديو (RF) ، نصف موجة إيجابية (POS) ، نصف موجة سلبية (NEG) ، موجة كاملة (FULL) |
| وضع القياس | (1) MB-E: وضع القياس على أساس وقت الانتقال من الصدى الأولي إلى الصدى السفلي الأول. (2) E-E: وضع قياس طبقة الاختراق، الصدى Em?? En التعسفي اختياري. (3) ME-E:وضع قياس الصدى المتعدد؛ (4) THIN: وضع قياس الجدار الرقيق |
| الوضع الرقمي | وضع قيمة السماكة، وضع الفرق / معدل التقليل، وضع القيمة القصوى / الحد الأدنى |
| وضع الفحص A | متاحة |
| الوضع B-scan | متاحة |
| إشارة الارتباط | متاحة |
| إشارة البطارية | متاحة |
| اللغة | الإنجليزية |
| الوحدة | ملم/بوصة |
| تشغيل القائمة | متاحة |
| وظيفة البرنامج | إعداد البوابة الديناميكية، وإعداد البساطة (البساطة) ، وإعداد البساطة للصدى (E-blank) ، وتجميد الصدى، وتحويل الصدى وتوسيع نطاقه |
| وظيفة التخزين | يمكنها تخزين 100،000 سمك (100 مجموعة ، 1000 في كل مجموعة) ، 500 مجموعة من أشكال الموجات A-scan و 500 مجموعة من أشكال الموجات B-scan في نفس الوقت. |
| ترقية برنامج المضيف | متاحة |
| العرض | 3.5 "شاشة QVGA (320 × 240) ملونة TFT-LCD |
| نقل البيانات | يدعم الاتصالات المتسلسلة USB3.0 وينقل البيانات إلى الكمبيوتر. |
| درجة حرارة العمل | -10°C +50°C؛ مع متطلبات خاصة، يمكن أن تصل إلى -20 °C؛ |
| الجهد العامل | أربع بطاريات من طراز 5 AA عندما تكون الطاقة غير كافية يكون هناك إشارة منخفضة |
| الأبعاد الكلية | 204 × 100 × 36 (ملم) |
| الوزن الإجمالي | 310 غرام ((بدون بطارية) |
هذا المنتج يحتوي على وضع A-scan و B-scan و numerical display.
● نطاق القياس واسع ، وتعتمد تقنية "الصدى المتعدد" الفريدة لتحقيق قياس الأجزاء الرقيقة للغاية ، مع الحد الأدنى لسمك القياس 0.15 مم (الصلب) ؛
● يمكن لهذا المنتج قياس السماكة بدقة عالية ، ويمكن أن يصل أقصى دقة القياس إلى 0.001mm ؛ يمكن أن يصل دقة التكرار إلى ± 0.002mm ؛
● لديها وظائف الطلاء الاختراقي وقياس الصدى إلى الصدى ، والذي يستخدم لقياس المواد ذات طبقة الطلاء والطلاء على السطح.
● أوضاع قياس متعددة: أوضاع mb-e و E-E و me-e تلبي قياس قطع العمل السميكة التقليدية؛ وضع رقيق يدرك قياس الأجزاء الرقيقة
● أنماط العددية تشمل: وضع قيمة السُمك التقليدية، وضع الفرق / معدل التخفيض ووضع القيمة القصوى
● طريقتان لزيادة القوة: القوة التلقائية / القوة اليدوية
● يمكن تعيين إيقاف التشغيل يدوياً وإيقاف التشغيل التلقائي، مع وظيفة توفير الطاقة
● يدعم مجموعة متنوعة من المسبارات، بما في ذلك مسبار الكريستال المزدوج ومسبار الكريستال الواحد، ويدعم مسبارًا عالي التردد يصل إلى 20 ميغاهرتز
● يدعم تخزين الكتلة ويمكنه تخزين 100000 قيمة سمك، 500 مجموعة من أشكال موجات الفحص A و 500 مجموعة من أشكال موجات الفحص B في نفس الوقت
● شاشة TFT-LCD ملونة كبيرة بطول 3.5 بوصة بدقة عالية 320×240 (QVGA)
● يحتوي على مجموعة متنوعة من طرق المعايرة ، يدعم المعايرة النقطية الواحدة ، المعايرة متعددة النقاط وأوضاع المعايرة اليدوية ،ويمكنه معايرة سرعة الصوت وموقف المسبار الصفر في نفس الوقتيدعم تصحيح مسار v من مسبار الكريستال المزدوج
● يدعم تحويل النظام المتري والبريطاني؛ ويمكن التبديل بين الوحدات المليمترية والبوصة
● يدعم عرض اللغة الإنجليزية
وهي مناسبة لقياس سمك المعادن (مثل الصلب والحديد الزهري والألومنيوم والنحاس وما إلى ذلك) ، والبلاستيك والسيراميك والزجاج والرود والألياف الزجاجية وغيرها من الموصلات الموجات فوق الصوتية الجيدة.
مبدأ قياس سمك الموجات فوق الصوتية مشابه لقياس موجات الضوء. تصل نبضة الموجات فوق الصوتية المنبعثة من المسبار إلى الكائن المقاس وتنتشر في الكائن.عندما يصل إلى واجهة المواد، يتم انعكاسه مرة أخرى إلى المسبار. يتم تحديد سمك المادة المقاسة عن طريق قياس وقت الانتشار بالموجات فوق الصوتية بدقة في المادة.
مسبار اختياري:
| TS400 مسبار الكريستال المزدوج | 10Mhz | 5 ملم | 0.5-50ملم |
| TS500 مسبار الكريستال المزدوج | 5Mhz | 5 ملم | 1.0-65ملم |
| TS510 مسبار الكريستال المزدوج | 5Mhz | 10 ملم | 1.0-500ملم |
| DTM15 مسبار الكريستال الواحد | 15 ميغاهرتز | 6 ملم | 0.15-22.5ملم |
| DTM7.5 مسبار الكريستال الواحد | 7.5 ميه هرتز | 6 ملم | 0.5-22.5ملم |
| DTM10 مسبار الكريستال الواحد | 10Mh | 6 ملم | 0.3-22.5ملم |
| DTM5 مسبار الكريستال الواحد | 5M | 6 ملم | 1.0-22.5ملم |
| BD510 مسبار الكريستال الواحد | 10Mh | 10 ملم | 1-1000ملم |
| BD212 مسبار الكريستال الواحد | 2 ميغا هرتز | 12ملم | 4-1800 ملم |
| كابل المسبار الكريستالي المزدوج | |||
| كابل المسبار الكريستالي الواحد | |||
