تفاصيل المنتج:
|
| Measuring range (45# steel): | 0.10mm – 1800mm | خطأ في الإشارة (أقل من 10 مم): | ± 0.005 مم |
|---|---|---|---|
| خطأ في الإشارة (≥10 مم): | ± 0.1٪ | خطأ التكرار: | ± 0.001 مم (اختبار ذاتي) |
| إبراز: | مقياس سمك الموجات فوق الصوتية 1800 مم,مقياس سمك الموجات فوق الصوتية,مقياس سمك الموجات فوق الصوتية الرقمي للفولاذ,A/B Scan Ultrasonic Thickness Gauge,Steel Digital Ultrasonic Thickness Gauge |
||

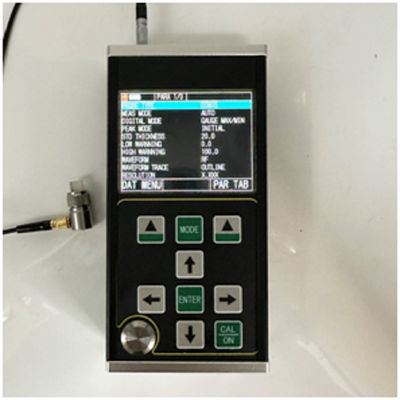

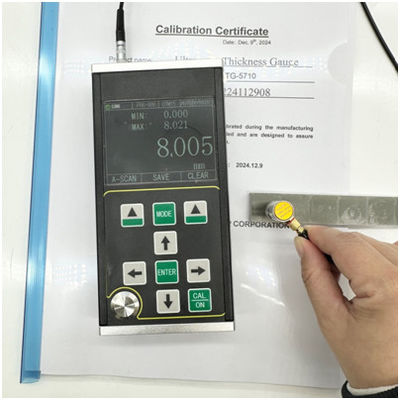

مقياس سمك الموجات فوق الصوتية TG-5710A/B نطاق كبير 0.100-1800 مم
TG-5710 هو مقياس سمك رقمي بالموجات فوق الصوتية جديد محمول عالي الدقة مع مسح A/B. يعتمد مبدأ قياس سمك الموجات فوق الصوتية بناءً على انعكاس النبض. إنه مناسب لقياس سمك المواد التي يمكن أن تجعل الموجة فوق الصوتية تنتشر فيها بسرعة ثابتة وتحصل على الانعكاس من ظهرها. دقة القياس هي 0.001 مم والنطاق القياسي رقيق يصل إلى 0.10 مم (فولاذ).
يمكن لهذا المنتج قياس الألواح والأجزاء المعالجة بدقة. من ناحية أخرى، يمكنه مراقبة درجة ترقق الأنابيب وأوعية الضغط في معدات الإنتاج بعد التآكل أثناء الاستخدام. يمكن استخدامه في البترول والصناعات الكيماوية والمعادن وبناء السفن والفضاء والطاقة وغيرها من المجالات.
يتوافق هذا المنتج مع المعايير التالية: مواصفات معايرة مقياس سمك الموجات فوق الصوتية (JJF 1126-2004).
| العنصر | TG-5710 |
| نوع المسبار | مسبار بلوري واحد / مسبار بلوري مزدوج |
| نطاق القياس (فولاذ 45#) | 0.10 مم – 1800 مم |
| خطأ الإشارة (＜10 مم) | ±0.005 مم |
| خطأ الإشارة (≥10 مم) | ±0.1% |
| خطأ التكرار | ±0.001 مم (اختبار ذاتي) |
| استقرار الإشارة | يتم اعتماد تقنية العبور الصفري والصدى المتعدد لضمان أن قيمة قياس السُمك لا تتأثر بقوة الصدى ومعامل اضمحلال المادة وارتفاع الكسب والبوابة، ولديها استقرار وموثوقية قياس عالية. |
| تردد القياس | 4 هرتز، 8 هرتز، 16 هرتز |
| الدقة | 0.1 مم، 0.01 مم، 0.001 مم (0.01 بوصة، 0.001 بوصة، 0.0001 بوصة) |
| مولد النبض | يتم اعتماد انبعاث الموجة المربعة السالبة، ويتم مطابقة عرض النبض والجهد تلقائيًا مع المسبار. |
| نطاق سرعة الصوت | 400-19999 م/ث |
| كتلة المعايرة | 4 مم (فولاذ) |
| إيقاف التشغيل التلقائي | يمكن للمرء أن يختار 5 دقائق و 10 دقائق و 20 دقيقة وإيقاف التشغيل اليدوي. |
| معايرة المسبار | معايرة نقطة واحدة، معايرة متعددة النقاط |
| الكسب | التحكم التلقائي في الكسب، التحكم اليدوي في الكسب |
| نطاق الكسب | 0~70 ديسيبل |
| وضع الكشف | تردد الراديو (RF)، نصف الموجة الموجبة (POS)، نصف الموجة السالبة (NEG)، الموجة الكاملة (FULL) |
| وضع القياس | (1) MB-E: وضع القياس بناءً على وقت العبور من الصدى الأولي إلى الصدى السفلي الأول؛ (2) E-E: وضع قياس طلاء الاختراق، صدى Em–En التعسفي اختياري؛ (3) ME-E: وضع قياس الصدى المتعدد؛ (4) THIN: وضع قياس الجدار الرقيق؛ |
| الوضع الرقمي | وضع قيمة السُمك، وضع الفرق / معدل التخفيض، وضع القيمة القصوى / الدنيا |
| وضع المسح A | متوفر |
| وضع المسح B | متوفر |
| إشارة الاقتران | متوفر |
| إشارة البطارية | متوفر |
| اللغة | الإنجليزية |
| الوحدة | مم/بوصة |
| تشغيل القائمة | متوفر |
| وظيفة البرنامج | إعداد البوابة الديناميكية، إعداد الإخماد (فارغ)، إعداد إخماد الصدى (E-blank)، تجميد الصدى، ترجمة الصدى والتحجيم |
| وظيفة التخزين | يمكنه تخزين 100000 سمك (100 مجموعة، 1000 في كل مجموعة)، و 500 مجموعة من أشكال موجات المسح A و 500 مجموعة من أشكال موجات المسح B في نفس الوقت. |
| ترقية برنامج المضيف | متوفر |
| العرض | شاشة LCD ملونة TFT-LCD مقاس 3.5 بوصة (320 × 240) |
| نقل البيانات | يدعم اتصالات USB3.0 التسلسلية وينقل البيانات إلى الكمبيوتر. |
| درجة حرارة التشغيل | -10℃～＋50℃؛ مع متطلبات خاصة، يمكن أن تصل إلى - 20 ℃؛ |
| جهد التشغيل | مطلوب أربع بطاريات AA رقم 5. عندما تكون الطاقة غير كافية، هناك مطالبة بجهد منخفض. |
| البعد الكلي | 204 × 100 × 36 (مم) |
| الوزن الإجمالي | 310 جرام (بدون بطارية) |
● يحتوي هذا المنتج على وضع المسح A ووضع المسح B ووضع العرض الرقمي؛
● نطاق القياس واسع، ويتم اعتماد تقنية "الصدى المتعدد" الفريدة لتحقيق قياس الأجزاء فائقة الرقة، بحد أدنى لسمك القياس يبلغ 0.10 مم (فولاذ)؛
● يمكن لهذا المنتج قياس السُمك بدقة عالية، ويمكن أن تصل دقة القياس القصوى إلى 0.001 مم؛ يمكن أن تصل دقة التكرار إلى ± 0.002 مم؛
● لديه وظائف اختراق الطلاء وصدى لقياس الصدى، والذي يستخدم لقياس المواد ذات طبقة الطلاء والطلاء على السطح؛
● أوضاع قياس متعددة: تلبي أوضاع mb-e و E-E و me-e قياس قطع العمل السميكة التقليدية؛ يحقق الوضع الرقيق قياس الأجزاء الرقيقة
● تشمل الأوضاع الرقمية: وضع قيمة السُمك التقليدي، ووضع الفرق / معدل التخفيض، ووضع القيمة القصوى
● وضعان للكسب: الكسب التلقائي / الكسب اليدوي
● يمكن ضبط إيقاف التشغيل اليدوي وإيقاف التشغيل التلقائي، مع وظيفة توفير الطاقة
● يدعم مجموعة متنوعة من المجسات، بما في ذلك المسبار البلوري المزدوج والمسبار البلوري الفردي، ويدعم ما يصل إلى مسبار عالي التردد 20 ميجاهرتز
● يدعم التخزين الضخم ويمكنه تخزين 100000 قيمة سمك، و 500 مجموعة من أشكال موجات المسح A و 500 مجموعة من أشكال موجات المسح B في نفس الوقت
● شاشة LCD ملونة TFT-LCD كبيرة مقاس 3.5 بوصة بدقة عالية 320x240 (QVGA)
● لديها مجموعة متنوعة من طرق المعايرة، وتدعم معايرة نقطة واحدة ومعايرة متعددة النقاط وأوضاع المعايرة اليدوية، ويمكنها معايرة سرعة الصوت وموضع الصفر للمسبار في نفس الوقت؛ وهي تدعم تصحيح مسار v للمسبار البلوري المزدوج
● وهي تدعم تحويل النظام المتري والبريطاني؛ يمكنها التبديل بين وحدات الملليمتر والبوصة
● وهي تدعم قائمة اللغة الإنجليزية
TG-5710 مناسب لقياس سمك المعادن (مثل الفولاذ والحديد الزهر والألومنيوم والنحاس وما إلى ذلك) والبلاستيك والسيراميك والزجاج والراتنج والألياف الزجاجية وغيرها من الموصلات الجيدة بالموجات فوق الصوتية، على سطح اللوحة والأنابيب والسطح المنحني.
يشبه مبدأ قياس سمك الموجات فوق الصوتية مبدأ قياس الموجة الضوئية. يصل النبض فوق الصوتي المنبعث من المسبار إلى الجسم المقاس وينتشر في الجسم. عندما يصل إلى واجهة المادة، فإنه ينعكس مرة أخرى إلى المسبار. يتم تحديد سمك المادة المقاسة عن طريق قياس وقت انتشار الموجات فوق الصوتية بدقة في المادة.
