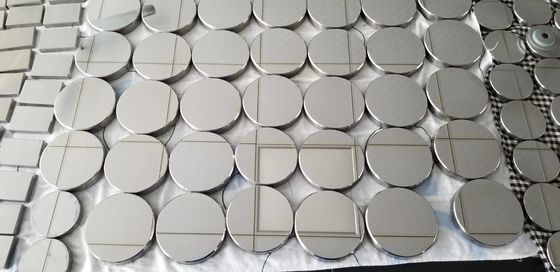

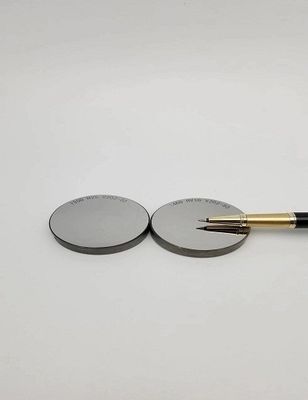

كتل صلابة الاختبارات غير الإتلافية لأجهزة اختبار صلابة برينيل روكويل فيكرز من نوع الطاولة

كتل صلابة NDT لاختبار صلابة بينيل روكويل فيكرز من النوع المكتبي

كتلة صلابة بينيل .

• • الغرض: تُستخدم للتحقق والتحقق السنوي غير المباشر من أجهزة اختبار صلابة بينيل، بالإضافة إلى الفحوصات الدورية (اليومية) لأجهزة اختبار الصلابة.
  • الوصف: عادة ما تكون مصنوعة من الألومنيوم لقيم الصلابة أقل من 200 بينيل. يمكن أن يكون السطح لامعًا - مصقولًا أو غير لامع. كتلة الصلابة مستطيلة، بأبعاد 150 مم × 125 مم × 16 مم، وهي متوفرة في مقاييس بينيل تتراوح من 2.5/62.5 إلى 10/3000، مع قيم صلابة تقريبية 70، 100، 150، 170، 200، 250، 300، 350، 400، 450، 500، 550، 600، 650 HB. تأتي مع شهادة UKAS وفقًا للمواصفة ISO 6506 - 3 و ASTM E10.

    النوع	نطاق القيمة
    روكويل	60-70HRC
    	35-55HRC
    	20-30HRC
    	60-70HRA
    	70-85HRA
    	85-95HRB
    	60-70HRB
    	45-55HRB (نحاس)
    	30-40HRB(نحاس)
    	90-100HRF
    	80-90HRF(نحاس)
    روكويل بلاستيك	70-94HRE (نحاس)
    	100-120HRL (نحاس)
    	85-100HRM (نحاس)
    	114-125HRR (نحاس)
    روكويل سطحي	88-92HR15N
    	74-82HR30N
    	45-55HR30N
    	45-55HR45N
    	85-91HR15T
    	70-80HR30T
    	54-72HR45T
    بينيل	150-250HBW10/3000
    	150-250HBW5/750
    	150-250HBW2.5/187.5
    	75-125HBW10/1000
    	75-125 HBW5/250
    	75-125HBW2.5/62.5
    	250-350HBW10/3000
    	250-350HBW5/750
    	250-350HBW2.5/187.5
    فيكرز	700-800HV3
    	700-800HV5
    	700-800HV10
    	700-800HV30
    	700-800HV50
    	400-600 HV5
    	400-600HV10
    	400-600 HV30
    	175-225 HV5



    فيكرز ميكرو	700-800 HV1
    	700-800 HV0.5
    	700-800 HV0.3
    	700-800HV0.2
    	400-600 HV0.2
    	400-600 HV0.1
    	175-225 HV0.1
    	175-225 HV0.05

• كتلة صلابة روكويل
  • الغرض: تُستخدم لمعايرة والتحقق من دقة أجهزة اختبار صلابة روكويل. تتطلب مقاييس صلابة روكويل المختلفة (مثل HRA و HRB و HRC وما إلى ذلك) كتل صلابة مقابلة للمعيرة.
  • المبدأ: يستخدم اختبار صلابة روكويل أدوات تثقيب وأحمال مختلفة للضغط على سطح المادة. من خلال قياس فرق العمق في الانبعاج تحت تأثير الحمل المسبق والحمل الكلي، يتم الحصول على قيمة صلابة روكويل. توفر كتلة الصلابة مرجعًا قياسيًا لعمق الانبعاج لهذا القياس.
• كتلة صلابة فيكرز
  • الغرض: تُستخدم لمعايرة والتحقق من أجهزة اختبار صلابة فيكرز. تضمن أن جهاز اختبار صلابة فيكرز يمكنه قياس صلابة المواد بدقة.
  • المبدأ: يستخدم اختبار صلابة فيكرز أداة تثقيب ماسية بزاوية 136 درجة بين الأوجه المقابلة للضغط على العينة. يتم تمثيل قيمة الصلابة بحاصل قسمة الحمل على مساحة الانبعاج. تحتوي كتلة صلابة فيكرز على قيمة صلابة معروفة، ومن خلال مقارنة حجم الانبعاج والحمل على كتلة الصلابة بالقيمة القياسية، يمكن تقييم دقة جهاز اختبار الصلابة
