تفاصيل المنتج:
|
| اسم: | كاشف عيب بالموجات فوق الصوتية في السكك الحديدية المزدوجة | تطبيق: | كاشف العيوب بالموجات فوق الصوتية للسكك الحديدية |
|---|---|---|---|
| الكلمات الرئيسية: | كاشف العيوب بالموجات فوق الصوتية للسكك الحديدية | استخدام: | فحص السكك الحديدية |
| إبراز: | مركبة فحص لحام القضبان,مركبة الكشف بالموجات فوق الصوتية عن عيوب القضبان,مركبة فحص عيوب القضبان بالموجات فوق الصوتية,Ultrasonic Rail Flaw Detection Vehicle,Ultrasonic Rail Flaw Inspection Vehicle |
||

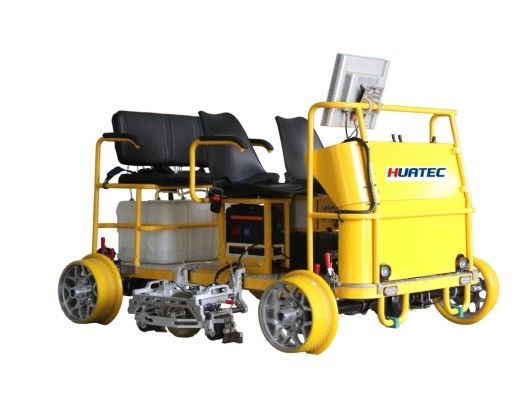

مركبة فحص وصلات السكك الحديدية للكشف عن السكك الحديديةFD-GT60

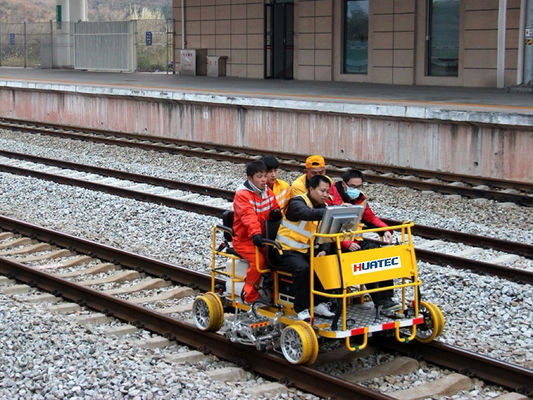

كاشف عيوب السكك الحديدية بالموجات فوق الصوتية FD-GT60 مزدوج المسار هو مركبة كشف عيوب كهربائية بالموجات فوق الصوتية مزدوجة المسار تم تطويرها بشكل مستقل من قبل شركتنا. تتمتع بقدرة ودقة ممتازة في الكشف عن العيوب. تتميز بثبات قيادة عالي، وقدرة جيدة على المناورة، وضوضاء منخفضة، وسهولة الفك والتركيب. يمكنها التكيف مع مجموعة متنوعة من أنواع القضبان من 43 كجم/م إلى 75 كجم/م والكشف الشامل عن العيوب الداخلية للقضبان.
| الوزن الإجمالي | 238 كجم |
| Mأقصى حمولة | 600 كجم |
| عدد الحاملين | 5 أشخاص |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 45 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ 50 درجة مئوية |
| الرطوبة النسبية | لا تزيد عن 90% |
| مستوى الحماية | IP55 |
| نوع السكة الحديد المتكيف | 43 كجم/م ~ 75 كجم/م |
| أقصى سرعة قيادة | لا تقل عن 20 كم/ساعة |
| أقصى سرعة كشف | لا تقل عن 15 كم/ساعة |
| التحمل | لا يقل عن 60 كم أو 4 ساعات |
| معلمات المحرك | 48 فولت، 1200 واط |
| مساعدة القيادة | تثبيت السرعة، تحديد السرعة |
| آلية محاذاة المسبار | تعديل التمركز الأفقي ±15 مم، تعديل ميل عجلة المسبار ±10 درجة |
| نوع الفرامل | فرامل قرصية أمامية وخلفية |
| سعة خزان المياه | 100 لتر (4 × 25 لتر) |
| عدد القنوات | 18 |
| مجموع التوهين | 80 ديسيبل |
| خطأ الموهن | 12 ديسيبل ± 1 ديسيبل |
| خطأ الخطية الأفقية | لا يزيد عن 2% |
| خطأ الخطية الرأسية | لا يزيد عن 15% |
| النطاق الديناميكي | الرفض الصغير > 16 ديسيبل، الرفض الكبير 2 ديسيبل ~ 6 ديسيبل |
| نطاق الحجب | لا يزيد عن 20 مم |
| تأثير حالة الرفض | فرق السعة هو 10 ديسيبل ± 2 ديسيبل. الفرق بين الصدتين هو ΔM لا يزيد عن 2 ديسيبل. |
| تردد المسبار | 2 ميجاهرتز ~ 5 ميجاهرتز |
| فاصل مسافة إرسال النبض | 2.75 مم/نبضة |
| خطأ دقة مسافة تحديد المواقع | لا يزيد عن 5 في الألف |
| خطأ أخذ العينات الرقمية | لا يزيد عن ±5% |
| تخزين البيانات | أكثر من 200 كم سعة تخزين البيانات |
| قدرة الكشف عن العيوب | تلبية متطلبات TJ/GW 157-2017 "الشروط الفنية المؤقتة لكاشف عيوب السكك الحديدية بالموجات فوق الصوتية مزدوج المسار" |
| سعة البطارية | بطارية الطاقة 48 فولت 50 أمبير؛ بطارية المضيف 12 فولت 52 أمبير |
| العرض | شاشة LCD TFT تعمل باللمس بدرجة صناعية مقاس 17 بوصة |
يتميز كاشف عيوب السكك الحديدية بالموجات فوق الصوتية FD-GT60 مزدوج المسار بسرعة سفر قصوى لا تقل عن 20 كم/ساعة، وسرعة كشف قصوى لا تقل عن 15 كم/ساعة، وقدرة إبحار تبلغ 60 كم، ومسافة فرملة تقل عن 20 مترًا بأعلى سرعة. يحتوي على وظيفة تثبيت السرعة ومضاد للانقلاب. يحتوي الجهاز على وظيفة إيقاف تلقائي؛ يحتوي على نظام إنذار بالتركيز؛ يتكون من 6 وحدات، يزن كل منها ما لا يزيد عن 60 كجم؛ يتكون مسبار العجلة من 6 مسابير 70 درجة، و 2 مسابير 37 درجة ومسبار واحد 0 درجة. يلبي احتياجات الكشف عن تلف رأس السكة الحديد، وخصر السكة الحديد، والجزء الأوسط من قاع السكة الحديد، وما إلى ذلك. يحتوي حامل مسبار العجلة على وظيفة التمركز التلقائي، ويمكنه المرور بأمان عبر 12 نوعًا من الصابورة في حالة الكشف؛ تصميم مقاوم للأتربة والماء والاهتزاز. مؤهل للرياح والرمل والمطر والثلج والبيئات الطبيعية الأخرى؛ قدرة فائقة على مقاومة التداخل، مؤهلة لبيئة التشغيل الكهربائية؛ أداة مع معالجة في الوقت الفعلي لبيانات الكشف عن العيوب من النوع A و B، والعرض، والتمييز، والتخزين، ووظيفة التشغيل، مع وظيفة تعويض المسافة، مع أكثر من 200 كم من سعة تخزين بيانات الكشف، مع معايرة الأميال، وإعداد تحديد السرعة، وما إلى ذلك، مع واجهة محيطية غنية والتوافق؛ تلبي قدرة الكشف عن العيوب بشكل كامل متطلبات شركة السكك الحديدية الصينية "الشروط الفنية المؤقتة لكاشف عيوب السكك الحديدية بالموجات فوق الصوتية".
وظيفة البرنامج:
