تفاصيل المنتج:
|
| نموذج المنتج: | SRT-7150 | دقة الحركة: | ≤0.5μm /80mm |
|---|---|---|---|
| القرار: | 0.1 ميكرومتر | مكان الإنتاج: | الصين |
| إبراز: | ملامح خشونة السطح,آلة اختبار مقياس الرسم البياني,آلة متكاملة لقياس خشونة السطح,Graph Profilometer Testing Machine,Surface Roughness Profiler Integrated Machine |
||
| نموذج المشروع | SRT-7150 | |
|
محور X السكة الحديدية المنزلية |
دقة الحركة | ≤0.5μm /80mm |
|
تحديد موقع المحور X حاكم الشبكة |
القرار |
0.1 ميكرومتر
|
| مكان الإنتاج | الصين | |
| مستشعر البيانات | القرار | 0.02μm |
| مكان الإنتاج | المستوردة من الخارج | |
| دقة النظام | 65536:1 | |
| دقة خطية | ≤±(1.5+ 0.2Hm | |
| القوس الدائري | ≤±(2+R/8) μm | |
| الزاوية | ≤±2′ | |
| التوالي | ≤ 0.8μm/100mm | |
| قياس الخام | ||
| نطاق القياس | محور إكس | (را)0.01 - 10μm |
| محور Z1 | ± 500μm | |
| معايير التقييم |
معايير تقييم الخام: Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq及 Rmr ((c) ؛ معايير تقييم درجة الارتفاع: Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr ((c) ؛ معايير تقييم الخط الأصلي:Pa،Pz،Pq،Pt،Pp،Pv،Pc،Pdc،Pdq،Psk،Pku،Psm،Pmr 及 Pmr ((c)) |
|
| طول العينة-L | 0.08,0.25,0.8,2.5،8 ((ملم) ؛ | |
| مدة التقييم | وفقًا لمعيار GB / T10610-2009 | |
| خطأ في الإشارة | ± 5% | |
| إمكانية تكرار الإشارة | 2% | |
| قياس الملف | ||
| نطاق القياس | محور إكس | ≤ 150 ملم |
| محور Z | ≤300mm ((يمكن تعديلها وفقًا لاحتياجات المستخدم) | |
| Z1 | ≤40 ملم | |
| سرعة تحرك الطاولة | 0.05-0.8mm/s (أربعة سرعات ، تنظيم السرعة التلقائي) | |
| بيئة العمل |
درجة الحرارة العاملة: 10°C-30°C ((درجة الحرارة الطبيعية) الرطوبة 20-80%RH لا يوجد مصدر واضح للهزات |
|
| إمدادات الطاقة المطلوبة | 220 فولت 50 هرتز 0.5 كيلوواط سلك الأرض الفردي | |
| حجم الجهاز (الطول × العرض × الارتفاع) | 980×740×1500 ((ملم) | |
| وزن الجهاز | حوالي 120 كجم | |

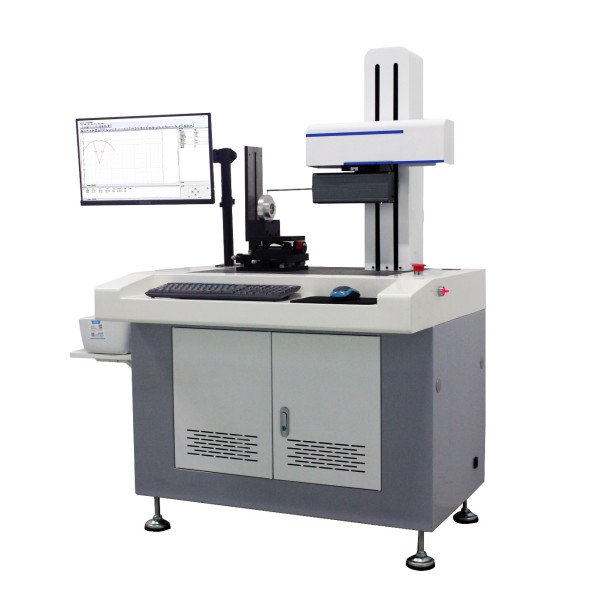

SRT-7150 هي معدات آلة قياس متكاملة لقياس خشونة السطح وقياس الخطوط.
يتم قياس و تحليل خشونة السطح و ملامح مختلف قطع العمل باستخدام نظام قياس الشبكية عالية الدقة ، والسكك الحديدية الدقيقة عالية ،محرك خطي عالي الأداء بدون اتصال، وحدة قياس الخامة عالية الأداء، وتكنولوجيا نظام التحكم بالحاسوب عالية الأداء والبرمجيات متعددة الوظائف المثالية.
يمكن للجهاز قياس مختلف المعلمات للمكونات الميكانيكية المختلفة ، مثل المعلمات المميزة للخط المستقيم والقطع العرضي ، ومعلمات موجة السطح ، ومعلمات الخامة وهلم جرا.
يمكن أن تقيس مستقيمية، والميل، معالجة الزاوية، معالجة الدائرة (المسافة من الخط المستقيم إلى خط ملمس، المسافة من مركز الدائرة إلى مركز الدائرة، نصف قطر القوس،المسافة من نقطة التقاطع إلى مركز الدائرة، المسافة من مركز الدائرة إلى خط مستقيم ) ، معالجة خط نقطة (مسافة من نقطة التقاطع إلى خط مستقيم، المسافة من نقطة التقاطع إلى مركز الدائرة،نقطة تقاطع خطين مستقيمين، المسافة من نقطة التقاطع إلى نقطة التقاطع ) ، المنحنى اللوغاريتمي، عرض القناة، عمق القناة، مسافة حافة القناة، مسافة وسط القناة، الميل، المسافة الأفقية،المسافة العمودية والمعايير الأخرى لشكل أجزاء مختلفة.
وهي مناسبة لصناعة المحامل ، والمعالجة الميكانيكية ، والسيارات ، والدراجات النارية ، والأجهزة الدقيقة ، والأدوات الدقيقة ، والقوالب ، والأدوات ، والمكونات البصرية وغيرها من الصناعات.
