TG-M70C الروبوت المغناطيسي الزاحف للتآكل والإلكترونية الموجات فوق الصوتية لقياس سمك للكشف عن تآكل جدار اللوح

TG-M70C الروبوت المغناطيسي الزاحف للتآكل والإلكترونية الموجات فوق الصوتية لقياس سمك للكشف عن تآكل جدار اللوح

1-بإيجازمقدمة

هذا النظاملا تحتاج إلى السقالات، لا حاجة لإزالة الحجم أو الصدأ أو الطلاء، لا حاجة إلى التوصيل. يمكن أن يدرك الكشف السريع عن تآكل سمك الجدار على ارتفاعات عالية من خلال نظام التحكم عن بعد.

• باستخدام عجلة المغناطيس الدائم ذات القوة العالية من الأرض النادرة، حتى لو كان هناك انقطاع غير متوقع للطاقة، فإنه لن يسقط من السطح المكتشف.الحركات الرأسية والعكسية متعددة المواقف على سطح المكونات المغناطيسية الحديدية.
• تثبيتمسبار سمك بالموجات فوق الصوتية الكهرومغناطيسية للفحص السريع وتحديد الموقع ضد تآكل الجدران
• مسح دقيق للمنطقة لاختبار تآكل السماكة
• تطابق بين شاشة الفحص الأول و الشاشة الثانية
• مجهزة بكاميرا فيديو، يمكن مراقبة الوضع فيديو من السطح المفتش في الوقت الحقيقي.
• نظام التحكم عن بعد للتحكم في اتجاه المسح ، ويمكن تعيين مسار المسح المسبق.
• وظيفة درجة حرارة عالية (اختيارية): مع تحذير الحرارة الزائدة ووظيفة الحماية ، يمكن أن تحقق الكشف المباشر عن قطع العمل عالية درجة الحرارة في حدود -10 ~ + 150 °C.
• 2التكوين والسعر

• البند	الاسم	الوحدة	كمية	ملاحظة
  1	مضيف الاختبار ((حاسوب كمبيوتر وبرامج)	مجموعة	1
  2	TG-M70C الزحام المغناطيسي ذو العجلتين (تتضمن وحدة قياس الفيديو والسمك)	مجموعة	1
  3	مصدر الطاقة وصندوق التحكم	قطعة	1
  4	جهاز التحكم	قطعة	1
  5	آلية تعريف العيوب	قطعة	1	اختياري
  6	كابل التحكم في الاختبار	متر	30	يمكن تخصيصها ≤50m
  7	جهاز منع سقوط حبل الأمان	متر	30
  8	المكونات الأخرى (أدوات تفكيك مغناطيسية، الخ)	مجموعة	1
  الإجمالي (يشمل ضريبة القيمة المضافة وتكاليف الشحن ورسوم تدريب الموظفين)

• 3.الزاحف المغناطيسي والمضيف
  1. الخصائص الوظيفية
• ★(اختياري)وظيفة الحرارة العالية:مع وظيفة تحذير وحماية من ارتفاع درجة الحرارة (عندما تتجاوز درجة الحرارة ، فإنه سيذكر المستخدم بدفع الزاحف إلى منطقة درجة الحرارة المحيطة به ؛ بعد التبريد ،تذكير المستخدم بقيادة الزاحف إلى منطقة درجة الحرارة العالية ومواصلة عملية الكشف)، يمكن أن يدرك الكشف المباشر عن قطع العمل عالية درجة الحرارة في حدود -10 ~ + 150 °C.
• ★كاميرات مزدوجة متكاملة للنظر الأمامي والنظر الخلفي: يمكن مراقبة موقع التفتيش ومسار التفتيش للمكونات الجوية وتعديلها في الوقت الحقيقي على الأرض ، مما يضمن مسار التفتيش القابل للسيطرة.
• امتصاص مغناطيسي قوي، حمولة ثقيلة، سلامة عالية: استخدام عجلة مغناطيسية دائمة عالية القوة للأراضي النادرة ، يمكن أن يتم امتصاصها بقوة على سطح المواد المغناطيسية الحديدية (عندما ثابتة من قبل القوى العاملة من الصعب أيضا لسحب أسفل) ،هذا يعني، حتى لو فشل الطاقة العرضي لن تسقط. كما أنها مجهزة بجهاز منع السقوط لمنع السقوط العرضي.
• مجموعة متنوعة من مواقف الحركة: من الآمن السفر على سطح المواد المغناطيسية الحديدية في مواقف مختلفة مثل الرأسي والأفقي (أعلى وأسفل) ، الميل والانعكاس.
• دقة حركة عالية: تبني وضع القيادة ذات المحركين ذو الطاقة العالية ، يمكن أن تقدم بدقة وتراجع وتوجيه ؛ مجهزة بجهاز تشفير عالي الدقة يمكن أن تحقق الكشف الدقيق عن خطوة مبرمجة على مستوى المليمتر ،ويمكنها تحديد مسافة الخطوة بدقة والسكتة الدماغية للمضي قدما الطولي والانسحاب.
• تصميم الجسم المرن والبديع: الحجم المدمج ، نصف قطر الدوران الصغير ؛ مع مقبض ، يمكن نقله بسهولة ، وضعه ، إعادة التدوير.
• ★وظيفة التوجيه الموجهة للحركة: مع وظيفة مراقبة الفيديو الكبيرة ، يمكن أن تلاحظ حالة الفيديو من السطح المفتش في الوقت المناسب.
• ★مع تحديد الموقع عن بعد (خطأ تحديد الموقع ≤30mm) ، وظيفة علامة العيوب (اختيارية) ، مريحة لتكرار مراقبة المناطق المشبوهة.
• ★مع آلية رفع الكهربائية للمسبار، يمكن رفع المسبار عند عبور العقبات مثل الحوائط والنموات، وتجنب الاحتجاز.
• "آلية تشبيك المسح" المصممة احترافياً تضمن استقرار ربط المسبار والمسبار.
• مع كابلات خاصة، ومقابس مضادة للانفجار، وأجهزة حماية من التسرب، لديها سلامة كهربائية عالية.
• يتم إغلاق EMAT وغيرها من وحدات الدوائر على جسم الروبوت في صندوق وقائي لمنع دخول الماء والحديد والكائنات الغريبة الأخرى.
• يحتوي رف الكابلات المحمول على جهاز قابل للإزالة عالي الوهجية (مظهر في ضوء الشمس)لوحة تحكم صناعية عالية الوضوح تأخذ في الاعتبار بيئة التشغيل وظروف الاستخدام في الميدان.
• التحكم في الحركة المبرمجة بالكامل والمعالجة المتزامنة بالتوازي: يمكن الحصول على بيانات الموجات فوق الصوتية وبيانات الصورة وبيانات المسافة المسيرة في نفس الوقت.التي يمكن أن تضمن مزامنة ودقة البيانات والسجلات، وتحسين كفاءة العمل إلى حد كبير.
• يحتوي برنامج تشغيل الحاسوب الرئيسي على وحدات وظيفية للتفاعل بين الإنسان والكمبيوتر وإدارة المستخدم وإدخال المعلمات وإنتاج التقارير وإخراجها / طباعتها وصيانة البيانات والنسخ الاحتياطي.سجلات العمليات، المساعدة عبر الإنترنت وما إلى ذلك.
  1. المعلم التقني
• مضيف: CPU≥ i5/4GHz رباعي النواة ، لوحة مسطحة صناعية متطورة ، شاشة HD عالية الوضوح 10.6 بوصة (يمكن تخصيصها) ، قرص صلب عالي السرعة 500G القياسي (يمكن توسيعه) ، حماية IPX3.
• كابل التحكم (مسافة الزحف): 30m (يمكن تخصيصها ≤50m)
• حركة الحركة: تعديل سرعة التروس الثالثة (سرعة منخفضة 20 ملم / ثانية ، سرعة متوسطة 50 ملم / ثانية ، سرعة عالية 100 ملم / ثانية) ، يمكن أن تتحرك بسرعة إلى موقف الكشف أو التراجع إلى الأرض.القدرة على عبور العقبات من السلم المنحني ≤4mm
• ★أقل نصف قطر من انحناء سطح قطعة العمل R: الحركة المحورية الطولية الخارجية للأنابيب ≥85mm ، الحركة المحيطية الخارجية للأنابيب ≥110mm ؛حركة المحور الطويل الداخلي للأنابيب ≥ 250mm، الحركة الداخلية للخطوط الهوائية للأنابيب ≥850mm؛ الحركة الخارجية لكرة ≥150mm، الحركة الداخلية لكرة ≥850mm
• ★جسم الزحف (مع وحدة EMAT مضمنة): L395 × W150 × H145mm ، يزن حوالي 7.5kg
• جهاز التحكم: L220 × W145 × H60mm، 3.5 بوصة 640 × 480 بكسل شاشة لمس، وزنها حوالي 0.4kg
• المراقبة بالفيديو (التفتيش المرئي)
• مصدر الإضاءة: مصدر إضاءة LED عالي السطوع ، ضبط 5 مستويات
• ★الكاميرا الأمامية: CMOS ملونة، بكسلات ديناميكية وثابتة 2 مليون /1920×1080، زاوية التصوير القصوى من المنظور 90 درجة، زوم بصري 10 ×، منصة دوارة مجتمعة: فوق وهبوط دوران 180 درجة، اليسار واليمين دوران 60 درجة
• ★الكاميرا الخلفية: CMOS الملونة، البكسلات الديناميكية والثابتة 3 مليون /2304×1296، زاوية التصوير 90 درجة
• مصدر الطاقة: AC100~240V أحادي المرحلة، 50/60Hz، استهلاك الطاقة ≤200VA
• درجة الحرارة -10°C~+50°C، الرطوبة ≤85%R.H
• ★(اختياري)وظيفة الحرارة العالية:
• -10~+50°C: التشغيل المستمر، لا حاجة إلى تبريد خاص
• 50 ~ 150 °C: الرأسي، الترتيب الأفقي، الانحناء، الوقوف على اليدين وغيرها من الأوضاع (سيكون جيدًا) ، كل وقت عمل ≤3h @ 50 ~ 100 °C ، ≤2h @ 100 ~ 150 °C ، فترة تبريد ≥ 1 ساعة.الوضع الأفقي (أشد عملية خبز)، كل وقت عمل ≤ 2 ساعة @ 50 ~ 100 °C ، ≤ 1 ساعة @ 100 ~ 150 °C ، فترة تبريد ≥ 1 ساعة.
• وحدة قياس سمك EAMT
  1. الخصائص الوظيفية
• ★لا حاجة للمسح السطحي، اختراق الطلاء المضاد للتآكل والصدأ، ولا حاجة إلى التجمع.
• ★قياس السُمك يمكن أن يخترق تآكل السطح والطلاء وحماية التآكل والطلاءات الأخرى التي يصل سمكها إلى 4 ملم.قيمة سمك الأجسام المعدنية المعروضة من قبل الجهاز لا تحتاج إلى النظر في حساب سمك الطلاء.
• ★ عدم عمودية القياس (المحول / المسبار إلى الخط العادي للجسم الذي سيتم اختباره) يصل إلى ± 25^o، والتي تتطلب عمودية أقل بعد وضع المسبار.
• يمكن عرض نتائج قياس السماكة في شكل قيمة رقمية ، شكل A-scan ، شكل صورة B-scan على أساس الوقت ، ★ و شكل صورة B-scan على أساس المسافة (الترميز).
• ★باستخدام الخوارزمية الذكية الخبيرة، هناك ثلاثة أنماط لقياس سمك: الوضع التلقائي، وضع يدوي بوابة واحدة (طريقة ذروة واحدة) ، وضع يدوي بوابة مزدوجة (طريقة ذروة إلى ذروة).إنه يقلل كثيرا من تأثير العوامل البشرية و يبسط خطوات العملية.
• قاعدة بيانات مدمجة لسرعة موجة القطع الأساسية ويمكن تخصيص قيمة سرعة موجة القطع.
  1. المعلمات التقنية
• قياس السماكة: دقة 0.04 ملم ، نطاق 2 ~ 120 ملم (الصلب)
• ★المسافة العاملة / الارتفاع: ≤4mm
• ★ عدم عمودية القياس (طبيعية للمحول/المسبار بالنسبة للكائن الخاضع للاختبار): ± 25^o
• نطاق سرعة الصوت1000~9999 م/ث، زيادة ضبط 1 م/ث
• وظيفة البوابة: البوابة التلقائية، البوابة المزدوجة اليدوية، البوابة المزدوجة اليدوية
• مسبار الموجات فوق الصوتية الكهرومغناطيسية: مغناطيسات ضعيفة أو أقل استمرارية، والامتصاص المغناطيسي≤15N، دائرية Φ30 × ارتفاع 44mm، ووزن≤80g
• درجة حرارة العمل: -10~+50°C
• برنامج تحليل القياس
• ★عرض متزامن للسمك، A، نتائج Bscan
• تم إصدار سجل اختبار مباشرة، ★ قائمة قيم سمك لتسهيل تحليل البيانات ومعالجتها
• متوافق مع نظام تشغيل Win7 ~ 11 (32/64 بت)

•

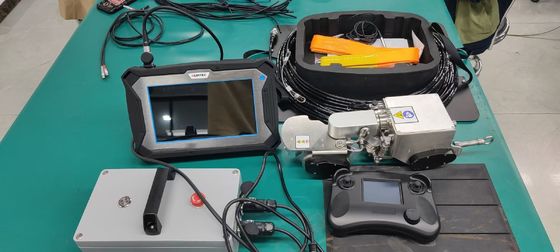

• 4قائمة التعبئة
• مضيف الاختبار ((حاسوب كمبيوتر وبرمجيات) 1 مجموعة
• TG-M70C الزاحف المغناطيسي ذو العجلتين

• (تتضمن وحدة قياس الفيديو وقياس السماكة) 1 مجموعة

• طاقة الطاقة وصندوق التحكم 1 قطعة
• جهاز التحكم 1 قطعة
• آلية وضع علامة على العيوب قطعة واحدة (اختياري)
• كابل التحكم في الاختبار 1 مجموعة
• كتلة الاختبار القياسية (أحاطة من فولاذ الكربون Φ20 × سمك 10 ملم) 1 قطعة
• الملحقات الأخرى (طاولات تفكيك مغناطيسية، إلخ) 1 مجموعة
• حبل أمان منع سقوط 1 قطعة
• دليل التشغيل1 كتاب
• تقرير اختبار المصنع1 نسخة
• صندوق النقل المضاد للاهتزازقطعة واحدة

•
