TG-M70C الروبوت المغناطيسي الزاحف للتآكل والإلكترونية الموجات فوق الصوتية لقياس سمك للكشف عن تآكل جدار اللوح

TG-M70C تآكل الزاحف المغناطيسي والكهرومغناطيسي قياس سماكة الموجات فوق الصوتية الروبوت للكشف عن تآكل جدار اللوحة

1.Brief introduction

هذا النظام يفعلتحتاج السقالات ، لا حاجة إزالة المقياس ، الصدأ أو الطلاء ، لا حاجة إلى اقتران. يمكن أن يدرك الكشف السريع عن تآكل سماكة الجدار المرتفع من خلال نظام التحكم عن بُعد.

• باستخدام عجلة المغناطيس الدائمة عالية القوة النادرة ، حتى لو كان هناك انقطاع طاقة غير متوقع ، فلن يسقط من السطح المكتشف. يمكن أن تؤدي حركات متعددة الأفقي والرأسية ومقلوبة على سطح المكونات المغناطيسية.
• ثَبَّتَمسبار سماكة الموجات فوق الصوتية الكهرومغناطيسية للفحص السريع وتحديد المواقع ضد تآكل الجدار
• مسح دقيق للمسح في المنطقة لاختبار تآكل سمك.
• مطابقة عرض المسح وشاشة المسح B.
• مجهزة بكاميرا فيديو ، يمكن ملاحظة حالة الفيديو للسطح الذي تم تفتيشه في الوقت الفعلي.
• نظام التحكم عن بُعد للتحكم في اتجاه المسح ، ويمكن أن يكون اتجاه المسح المسبق مسبقًا.
• (اختياري) وظيفة درجة الحرارة العالية: مع وظيفة تحذير وحماية في درجات الحرارة الزائدة ، يمكن أن يدرك الكشف المباشر عن قطع العمل عالية درجة الحرارة خلال -10 ~+150 ℃.
• 2. التكوين والسعر

• غرض	اسم	وحدة	كمية	ملاحظة
  1	اختبار المضيف (الكمبيوتر الشخصي والبرامج)	تعيين	1
  2	TG-M70C زاحف مغناطيسي ثنائي العجلات (وحدة قياس الفيديو والسمك)	تعيين	1
  3	صندوق إمدادات الطاقة والتحكم	قطعة	1
  4	وحدة تحكم	قطعة	1
  5	آلية علامات عيب	قطعة	1	خياري
  6	اختبار كابل التحكم	متر	30	يمكن تخصيص ≤50M
  7	مانع قطرة حبل السلامة	متر	30
  8	الملحقات الأخرى (منصات التفكيك المغناطيسي ، وما إلى ذلك)	تعيين	1
  إجمالي (تشمل ضريبة القيمة المضافة وتكاليف الشحن ورسوم تدريب الموظفين)

• 3.زاحف مغناطيسي ومضيف
  1. ميزات وظيفية
• ★(خياري)وظيفة درجة الحرارة العالية:مع وجود وظيفة تحذير وحماية في درجات الحرارة (عندما تتجاوز درجة الحرارة ، فإنها ستذكر المستخدم برفع الزاحف إلى منطقة درجة الحرارة المحيطة ؛ بعد التبريد ، ذكّر المستخدم برفع الزاحف إلى منطقة درجة الحرارة المرتفعة ومواصلة عملية الكشف) ، يمكن أن يدرك الكشف المباشر عن العمليات الزمنية عالية درجة الحرارة في غضون -10 ~+150 ℃.
• ★عرض أمامي متكامل والكاميرات المزدوجة ذات الرؤية الخلفية: يمكن مراقبة وضع التفتيش وطريق التفتيش للمكونات العلوية وتعديله في الوقت الفعلي على الأرض ، مما يضمن مسار الفحص القابل للتحكم.
• شفط مغناطيسي قوي ، حمولة ثقيلة ، سلامة عالية: يمكن أن يكون استخدام عجلة مغناطيسية دائمة عالية القوة نادرة ، على ما يقرب من سطح المواد المغناطيسية (عندما يكون من الصعب أيضًا سحب القوى العاملة) ، وهذا يعني ، حتى لو لم يسقط انقطاع التيار الكهربائي العرضي. كما أنه مزود بجهاز منع السقوط لمنع السقوط العرضي.
• مجموعة متنوعة من مواقف الحركة: من الآمن السفر على سطح المواد المغناطيسية في المواقف المختلفة مثل العمودي والأفقي (أعلى وأسفل) ، مائل ومقلوب.
• دقة حركة عالية: اعتماد وضع محرك أقراص ثنائي الطاقة عالي الطاقة ، يمكنه التقدم بدقة والتراجع والتوجيه ؛ يمكن أن يدرك الدقة الدقيقة لاكتشاف الخطوة المبرمجة على مستوى الملليمتر ، ويمكن أن يحقق بدقة لاكتشاف الخطوة المبرمجة على مستوى الملليمتر ، ويمكن أن يضع بدقة تباعد الخطوة والسكتة الدماغية للتقدم الطولي والتراجع.
• تصميم جسم مرن وبدول: حجم مضغوط ، نصف قطر الدوران ؛ مع مقبض ، يمكن نقله بسهولة ، وضعه ، معاد تدويره.
• ★وظيفة التوجيه الموجهة نحو الحركة: مع وظيفة مراقبة الفيديو الكلية ، يمكن أن تلاحظ حالة الفيديو للسطح الذي تم تفتيشه في الوقت المناسب.
• ★ مع وضع الوضع عن بعد (خطأ في تحديد المواقع ≤30 مم) ، وظيفة علامات العيوب (اختيارية) ، مريحة لتكرار مراقبة المناطق المشبوهة.
• ★ مع آلية رفع الكهرباء التحقيق ، يمكن إثارة المسبار عند عبور العقبات مثل اللحامات والانتفاخات ، تجنب الترجمة.
• تضمن "آلية التثبيت المسحّة" المصممة احترافية استقرار اقتران السفر والتحقيق.
• مع الكابلات الخاصة ، والمكونات المقاومة للانفجار ، وأجهزة حماية التسرب ، فإن لديها سلامة كهربائية عالية.
• يتم إغلاق EMAT ووحدات الدائرة الأخرى على جسم الروبوت في صندوق واقٍ لمنع الماء ، وملفات الحديد ، وغيرها من الأشياء الخارجية من الدخول.
• يدمج رف الكابلات المحمولة لوحة تحكم صناعية قابلة للإزالة وعالية الإزالة (مرئية أشعة الشمس) ، وهي لوحة تحكم صناعية عالية الدقة تأخذ في الاعتبار بيئة التشغيل وظروف الاستخدام في هذا المجال.
• التحكم في الحركة المبرمجة بالكامل والمعالجة المتزامنة المتزامنة: يمكن الحصول على بيانات الموجات فوق الصوتية وبيانات الصور وبيانات مسافة السفر في نفس الوقت ، مما يمكن أن يضمن مزامنة ودقة البيانات والسجلات ، وتحسين كفاءة العمل بشكل كبير.
• يحتوي برنامج تشغيل Mainframe على وحدات وظيفية للتفاعل بين الإنسان والحاسوب ، وإدارة المستخدم ، وإدخال المعلمة ، وتوليد التقارير والإخراج/الطباعة ، وصيانة البيانات والنسخ الاحتياطي ، وسجلات التشغيل ، والمساعدة عبر الإنترنت وما إلى ذلك.
  1. المعلمة الفنية
• المضيف: وحدة المعالجة المركزية I5/4GHz رباعية النواة ، اللوحة المسطحة الصناعية الراقية ، شاشة عالية السطوع عالية الدقة 10.6 بوصة (يمكن تخصيصها) ، قرص ثابت 500 جرام عالي السرعة (قابل للتوسيع) ، حماية IPX3.
• كابل التحكم (مسافة الزحف): 30 مترًا (يمكن تخصيصها ≤50m)
• الحركة المتحركة: تعديل سرعة التروس الثالث (20 ملم/ثانية ، سرعة متوسطة 50 مم/ث ، عالية السرعة 100 مم/ثانية ، يمكن أن يسافر بسرعة إلى وضع الكشف أو التراجع إلى الأرض ؛ قدرة عبور العقبة على سلم محدب ≤4mm
• ★ الحد الأدنى لنصف قطر انحناء سطح الشغل R: الحركة المحورية الطولية الخارجية للأنابيب ≥85mm ، الحركة المحيطية الخارجية للأنابيب ≥110 مم ؛ حركة المحور الداخلي للأنابيب ≥250 مم ، الحركة الداخلية للأنابيب ≥850mm ؛ الحركة الخارجية للكرة ≥150mm ، الحركة الداخلية للكرة ≥850mm
• ★ جسم الزاحف (مع وحدة EMAT المدمجة): L395 × W150 × H145mm ، ويزن حوالي 7.5 كجم
• وحدة التحكم: L220 × W145 × H60mm ، 3.5 بوصة 640 × 480 بكسل شاشة اللمس ، والوزن حوالي 0.4 كجم
• مراقبة الفيديو (التفتيش البصري)
• مصدر الإضاءة: مصدر إضاءة LED عالية السطوع ، 5 مستويات ضبط
• ★ الكاميرا الأمامية: CMOs اللون ، وحدات البكسل الديناميكية وثابتة 2 مليون /1920×1080 ، الحد الأقصى لزاوية التصوير من العرض 90 درجة ، 3 × التكبير البصري ، منصة الدوارة مجتمعة: الدوران لأعلى ولأسفل 180 درجة ، الدوران الأيسر واليمين 60 درجة
• ★ الكاميرا الخلفية: CMOs ملونة ، وحدات بكسل ديناميكية وثابتة 3 ملايين /2304 × 1296 ، زاوية التصوير 90 درجة
• مزود الطاقة: مرحلة واحدة AC100 ~ 240 فولت ، 50/00 هرتز ، استهلاك الطاقة ≤200VA
• درجة الحرارة -10 ℃ ~+50 ℃ ، الرطوبة ≤85 ٪ RH
• ★(خياري)وظيفة درجة الحرارة العالية:
• -10 ~+50 ℃: التشغيل المستمر ، لا يوجد تبريد خاص مطلوب
• 50 ~ 150 ℃: نظام التعليق الرأسي ، الأفقي ، الإمالة ، اليدين اليدوي وغيرها من المواقف (سيكون جيدًا) ، كل وقت عمل ≤3H @50 ~ 100 ℃ ، ≤2H @100 ~ 150 ℃ ، فاصل التبريد ≥1h ؛ الموضع الأفقي المعرض (الخبز الأكثر حدة) ، كل وقت عمل ≤2H @50 ~ 100 ℃ ، ≤1H @100 ~ 150 ℃ ، فاصل التبريد ≥1H.
• وحدة قياس سمك eamt
  1. ميزات وظيفية
• ★ لا حاجة لتلميع السطح ، واختراق طلاء مضاد للتآكل وصدأ ، وليس الحاجة إلى اقتران.
• ★ قياس السمك يمكن أن يخترق تآكل السطح والطلاء وحماية التآكل وغيرها من الطلاء الذي يصل سمكه إلى 4 مم. لا تحتاج قيمة سمك الكائنات المعدنية التي تعرضها الأداة إلى مراعاة حساب سمك الطلاء.
• ★ القياس غير البرمجي (محول/مسبار إلى الخط العادي للكائن المراد اختباره) يصل إلى ± 25^س، والذي يتطلب أقل عموديًا بعد وضع التحقيق.
• يمكن عرض نتائج قياس السماكة في نموذج القيمة الرقمية ، ونموذج المسح A ، ونموذج صورة B-Scan المستند إلى الوقت ، ★ ونموذج صورة B-Scan المستند إلى المسافة.
• ★ باستخدام خوارزمية خبراء ذكية ، هناك ثلاثة أوضاع لقياس السمك: الوضع التلقائي ، الوضع اليدوي بوابة واحدة (طريقة ذروة واحدة) ، وضع يدوي بوابة مزدوج (طريقة الذروة إلى الذروة). إنه يقلل بشكل كبير من تأثير العوامل البشرية وتبسيط خطوات التشغيل.
• قاعدة بيانات مدمجة لسرعة موجة القص المادية الأساسية ويمكنها تخصيص قيمة سرعة موجة القص.
  1. المعلمات الفنية
• قياس السمك: دقة 0.04 مم ، المدى 2 ~ 120 مم (الصلب)
• ★ إزالة العمل / الرفع: ≤4mm
• ★ القياس غير برصادي (طبيعي لمحول الطاقة/المسبار بالنسبة للكائن قيد الاختبار): ± 25^س
• سرعة سرعة الصوت 1000 ~ 9999 م/ث ، زيادة التعديل 1 م/ث
• وظيفة البوابة: بوابة تلقائية ، بوابة واحدة يدوي ، بوابة مزدوجة يدوي
• مسبار الموجات فوق الصوتية الكهرومغناطيسية: مغناطيسات ضعيفة أو أقل دائمة ، الشفط المغناطيسي 15N ، دائري φ30 × 44 ملم ، الوزن 80 جم
• درجة حرارة العمل: -10 ~+50 ℃

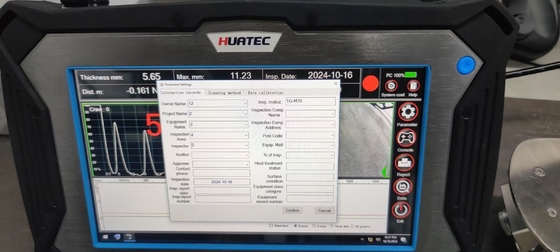

• برنامج تحليل القياس
• ★ عرض متزامن للسماكة ، أ ، نتائج BSCAN
• أصدرت مباشرة سجل اختبار ، ★ قائمة قيمة السماكة ، لتسهيل تحليل البيانات ومعالجتها
• متوافق مع نظام التشغيل Win7 ~ 11 (32/64 بت)

•



• 4. قائمة التعبئة

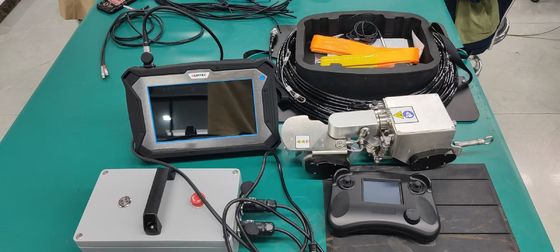

• اختبار المضيف (الكمبيوتر والبرامج) 1 مجموعة
• TG-M70C زاحف مغناطيسي ثنائي العجلات

• (تم تضمين وحدة قياس الفيديو والسمك) مجموعة واحدة

• تمثال الطاقة والتحكم في مربع 1 قطعة
• وحدة التحكم 1piece
• آلية علامات عيب 1 قطعة (اختيارية)
• اختبار كابل التحكم 1 مجموعة
• كتلة الاختبار القياسية (سمك الصلب الكربوني φ20 × سمك 10 مم) 1 قطعة
• ملحقات أخرى (منصات التفكيك المغناطيسي ، إلخ) مجموعة واحدة
• حبل السلامة حبل مانع 1 قطعة
• دليل التشغيل1 كتاب
• تقرير اختبار المصنع1 نسخة
• مربع النقل المضاد للهواءقطعة واحدة

•
