تفاصيل المنتج:
|
| محور x: | 200 مم | استقامة: | 0.6μm /100mm |
|---|---|---|---|
| Z1 （النطاق） المستشعر: | 40 ملم （تزامن نطاق الخشونة） | Z2 (الارتفاع): | 550mm |
| الدقة الخطية: | ≤ ± （1+I0.12HI） μM | طول التقييم: | λc × 3、4、5、6、7 |
| الطول الموجي المقطوع: | الطول الموجي المقطوع | قياس. سرعة: | 0.02mm إلى 4.0mm/s |
| قياس. وضع: | مستشعر يتحرك | ||
| إبراز: | جهاز اختبار التموج والخشونة والتشكيل,جهاز اختبار مستشعر الشبكة الرقمية,Digital Grating Sensor Tester |
||
| الصفة | القيمة |
|---|---|
| محور X | 200ملم |
| التوالي | 0.6μm / 100mm |
| جهاز الاستشعار Z1 (المدى) | 40ملم (مزامنة نطاق الخام) |
| Z2 (الارتفاع) | 550ملم |
| دقة خطية | ≤±(1+I0.12HI) μm |
| مدة التقييم | λc × 3،4,5,6,7 |
| طول الموجة الحد | طول الموجة الحد |
| سرعة القياس | 0.02mm إلى 4.0mm/s |
| وضع القياس | جهاز الاستشعار يتحرك |

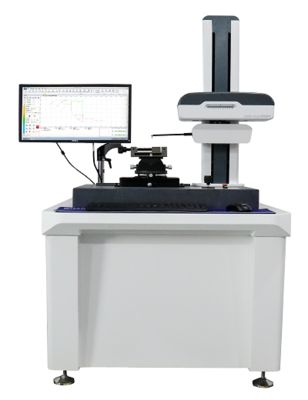

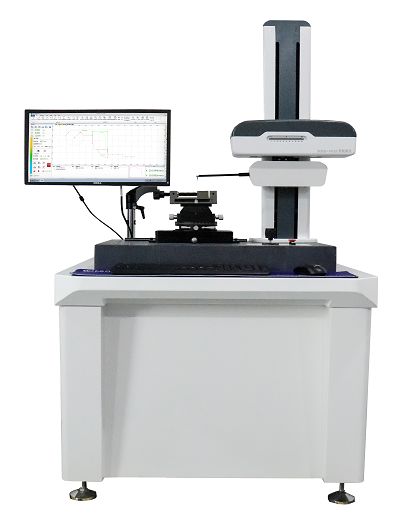

الـSRT-680G المحيط والخامة الموجة المتكاملة المختبرهي أداة قياس دقيقة مصممة لتحليل السطح الشامل.
| البند | المعلم | القرار |
|---|---|---|
| نطاق القياس | محور X: 200mm | 0.1 ميكرومتر |
| التوالي | 0.6μm / 100mm | -أجل. |
| جهاز الاستشعار Z1 (المدى) | 40ملم (مزامنة نطاق الخام) | 0.05 ميكرومتر |
| الحد الأدنى للثقب الداخلي | 30 ملم (قطر أصغر ممكن مع إبرة قياس متخصصة) | .... |
| قياس القوس | ≤(1.2+R/8) لكرة قياسية 2mm| 120 درجة قوس العينات |
|
| قياس الزاوية | ≤±1′ للكتلة بزاوية 60°،90° | طول أخذ العينات 5 ملم |
| قياس الخام | القيمة المتبقية للضوضاء ≤0.005μm | λc:0.08ملم، سرعة 0.1ملم/ثانية |
| متطلبات الطاقة | التيار المتردد 220 فولت ± 10% 50 هرتز | -أجل. |
المسافة الأفقية، المسافة العمودية، المسافة الخطية، القطر والقطر
الزاوية الأفقية، الزاوية الرأسية، الزاوية العرضية
التوازي والعمودية
المستقيمة، التاج، ملف القوس الدائري
Ra، Rq، Rz(Ry) ، Rz(DIN) ، R3z، Rz(jis) ، Rp، Rv، Rt، Rsk، Rsm، Rc، Rpm، Rku، Rdq، Roc، Mr1، Mr2، Rpk، Rvk، Rk، Rdc، A1، A2، Rx، AR، Rcp، Rmax، Rz-ISO
wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw, c(wmr), wmr(c), wdq
| البعد | المنتج (ملم) | التعبئة (ملم) | الوزن (كيلوغرام) | الحجم (م3) |
|---|---|---|---|---|
| طول × عرض × ارتفاع | 1400 × 725 × 1740 | 960 × 960 × 1950 | 270 (المنتج) ، 50 (التعبئة) | 0.88 |
