تفاصيل المنتج:
|
| Product name: | Roughness and Contour Tester | Angle: | Horizontal Angle, vertical angle, cross angle |
|---|---|---|---|
| X axis: | 200mm | Straightness: | 0.6μm /100mm |
| إبراز: | اختبار الخامة الرقمية والمخطط,اختبار الخطوط العريضة بدقة عالية,اختبار الخامة غير المدمرة والمخطط,High-precision contour tester,Non-destructive Roughness and Contour Tester |
||
| السمة | القيمة |
|---|---|

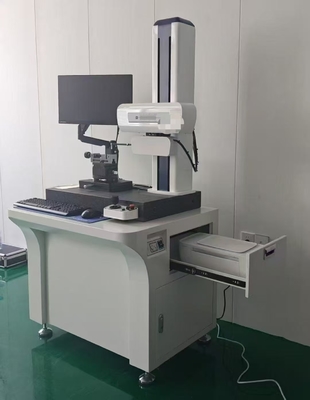

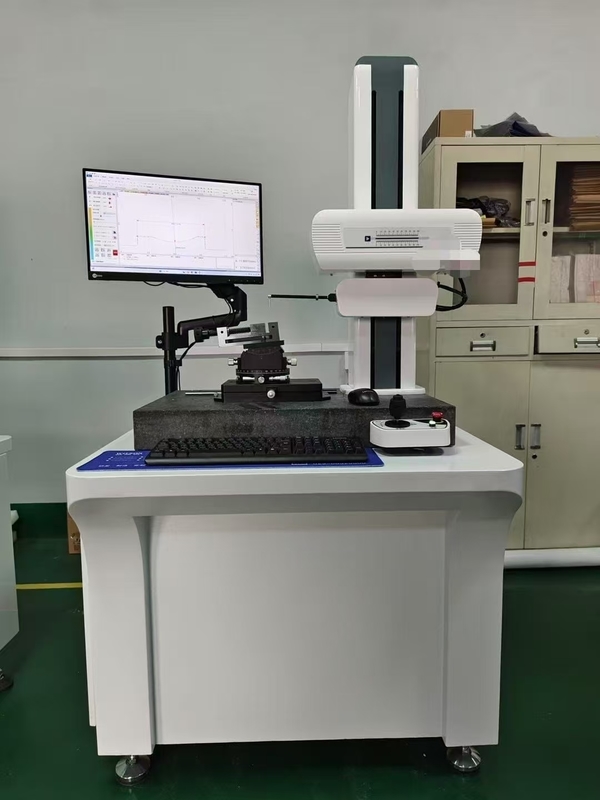

| اسم المنتج | جهاز اختبار الخشونة والملامح |
| الزاوية | الزاوية الأفقية، الزاوية الرأسية، الزاوية المتقاطعة |
| المحور س | 200 ملم |
| الاستقامة | 0.6 ميكرومتر / 100 ملم |
المسافة الأفقية، المسافة الرأسية، المسافة الخطية، نصف القطر والقطر
الزاوية الأفقية، الزاوية الرأسية، الزاوية المتقاطعة
التوازي والتعامد
الاستقامة، التاج، ملف تعريف القوس الدائري
نقطة مساعدة، خط مساعد، دائرة مساعدة
| العنصر | المعلمة | الدقة |
|---|---|---|
| نطاق القياس المحور س | 200 ملم | 0.1 ميكرومتر |
| الاستقامة | 0.6 ميكرومتر / 100 ملم | -------- |
| المستشعر Z1 (النطاق) | 40 ملم (تزامن نطاق الخشونة) | 0.05 ميكرومتر |
| Z2 (الارتفاع) | 550 ملم | عمود |
| الحد الأدنى للفتحة الداخلية | 30 ملم (أصغر مع إبرة خاصة) | ---------- |
| الدقة الخطية | ≤±(1+I0.12HI) ميكرومتر | -------- |
| القوس | ≤(1.2+R/8) | 2 ملم < R < 10 ملم كرة قياسية |
| الزاوية | ≤±1 درجة | كتلة زاوية 60 درجة، 90 درجة |
| ضوضاء القيمة المتبقية للخشونة | ≤0.005 ميكرومتر | μm:0.08 ملم، سرعة 0.1 ملم/ثانية |
| اسم الجزء | اسم المشروع |
|---|---|
| الجزء الميكانيكي | حامل الأداة الرئيسية × 1، طاولة جرانيت: 1 |
| سكة توجيه عائمة: 1، مستشعر رقمي: 1 | |
| عمود رأسي: 1 | |
| منصة التعديل | جهاز تعديل أفقي، جهاز تعديل دوار، نظام تثبيت الفم المسطح |
| مقياس المعايرة | مجموعة واحدة (أدوات قياسية) |
| القلم والمسبار | Φ3*24 ملم قلم R0.025 ملم: 2 قطعة، Φ3*24 ملم مع طرف منحدر R0.025 ملم: 2 قطعة |
| أنماط الخشونة: Φ3*24 ملم مع مسبار إبرة R5 ميكرومتر: 1 قطعة | |
| قضيب قياس من ألياف الكربون: Φ8*150 ملم مسبار: 1 قطعة | |
| الجزء الكهربائي | نظام التحكم الكهربائي: 1، كمبيوتر 1، طابعة نفث الحبر HP 1، برنامج: 1 |
| المنتج | التعبئة | الوزن كجم | متر مكعب | ||||||
|---|---|---|---|---|---|---|---|---|---|
| الطول | العرض | الارتفاع | الوزن (كجم) | الطول | العرض | الارتفاع | الوزن (كجم) | ||
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
الطاقة: تيار متردد 220 فولت ± 10% 50 هرتز
متطلبات البيئة: (T): 10 ~ 30 درجة مئوية، (RH): <85%، لا اهتزاز واضح، تأريض مستقل
