تفاصيل المنتج:
|
| اسم المنتج: | كاشف عيوب السكك الحديدية بالموجات فوق الصوتية الرقمي | نموذج: | FD-GT-20 |
|---|---|---|---|
| قناة: | 10 قنوات: 9 قنوات التفتيش وقناة معايرة واحدة. | وعاء: | BNC |
| نطاق التردد: | 1.5MHz ～ 3.0MHz | وضع العرض: | A-Scan \ B-Scan \ A+B Scan |
| إبراز: | كاشف عيب بالموجات فوق الصوتية باللون TFT,كاشف عيوب السكك الحديدية الخفيفة الوزن,جهاز التفتيش الاصطناعي الرقمي للسكك الحديدية,lightweight trolley rail flaw detector,digital ultrasonic railway inspection device |
||

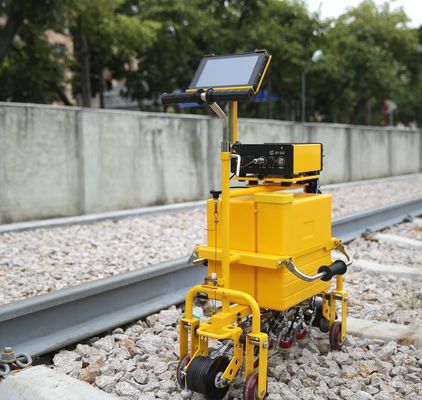

شاشة عرض ملونة TFT عربة خفيفة الوزن تستخدم لنظام السكك الحديدية كاشف عيوب القضبان بالموجات فوق الصوتية الرقمي
جهاز كشف عيوب القضبان HUATEC FD-GT-20 هو الجيل الثالث من منتجات Goworld الرقمية بالكامل مع شاشة عرض ملونة TFT وعربة خفيفة الوزن تستخدم لنظام السكك الحديدية. وفقًا لمعيار TB/T 2340-2012 UT Rail Tester الصادر عن وزارة السكك الحديدية (الصين)، فإن هذا الجهاز قادر على مهمة الكشف عن القضبان التي يتراوح وزنها بين 43 ~ 75 كجم/متر. إنه قابل للتطبيق على السكك الحديدية والسكك الحديدية عالية السرعة ومترو الأنفاق.
1. مقدمة إلى كاشف عيوب القضبان الرقمي بالموجات فوق الصوتية FD-GT-20
جهاز كشف عيوب القضبان FD-GT-20 هو الجيل الثالث من منتجات HUATEC Group الرقمية بالكامل مع شاشة عرض ملونة TFT وعربة خفيفة الوزن تستخدم لنظام السكك الحديدية. وفقًا لمعيار TB/T 2340-2012 UT Rail Tester الصادر عن وزارة السكك الحديدية (الصين)، فإن هذا الجهاز قادر على مهمة الكشف عن القضبان التي يتراوح وزنها بين 43 ~ 75 كجم/متر. يكتشف بكفاءة العيوب المختلفة في الرأس والشبكة والحافة للقضيب، وينطبق على السكك الحديدية والسكك الحديدية عالية السرعة ومترو الأنفاق.
تعتمد الأداة وضع المضيف بالموجات فوق الصوتية + محطة التشغيل وتتصل عبر شبكة WIFI اللاسلكية. بينما تعمل على تحسين تجربة تشغيل العميل، يمكن توسيع وظيفة الإنترنت بالإضافة إلى الأداة لتحقيق مجموعة متنوعة من الوظائف مثل فصل الكشف بين الإنسان والآلة، والبيانات عبر الإنترنت، والتخزين في الوقت الفعلي دون اتصال بالإنترنت، وتحديد المواقع بنظام تحديد المواقع العالمي (GPS)، وتخزين البيانات السحابية، وما إلى ذلك. ويمكنك تخصيص محطة تشغيل الموجات فوق الصوتية الخاصة بك وفقًا لاحتياجات العميل.
2. الميزات
(1) إطار العربة مضغوط ومتين وسهل الصيانة؛
(2) خزان مياه مدمج ذو سعة كبيرة؛
(3) حامل مسبار رفع متكامل، المسبار سهل الإزالة والاستبدال؛
(4) حجم صغير وقابل للحمل، مع لوحة لمس صناعية ثلاثية الإثبات؛
(5) مؤشرات أداء ممتازة، تتماشى مع المعايير ذات الصلة؛
(6) دعم تحديد المواقع بنظام تحديد المواقع العالمي (GPS)، وتخزين البيانات السحابية، والتعرف التلقائي على الكلام والوظائف الأخرى؛
(7) تطبيق وظيفي يلبي احتياجات الكشف عن العيوب.
3. هيكل مظهر العربة
4. هيكل مظهر الأداة
الأداة صغيرة وقابلة للحمل، الأبعاد الإجمالية: 94X222X225mm، الوزن الصافي حوالي 1.8 كجم
5. خزان مياه مدمج ذو سعة كبيرة
خزان المياه البلاستيكي، المملوء بالماء هو 20 لترًا.
6. حامل مسبار متكامل
يتم إغلاق جميع المجسات في الجزء السفلي من السيارة، والتي يمكن رفعها أو إزالتها بطريقة واحدة، ويمكن إزالة المسبار واستبداله بسهولة أكبر.
7. جهاز لوحي صناعي ثلاثي الإثبات
جهاز لوحي بشاشة لمس صناعية ثلاثي الإثبات، مقاوم للغبار والماء والصدمات.
8. برنامج تطبيق الكشف عن العيوب الخاص بالأداة
بالنسبة لخصائص تشغيل لوحة اللمس، فإن برنامج التطبيق المصمم خصيصًا يجعل اختيار الوظائف وتعديل المعلمات أسهل.
9. برنامج تشغيل بيانات الكشف عن العيوب بالكمبيوتر
سرعة تشغيل البيانات قابلة للتعديل، ودعم التشغيل الذكي، وفحص الأحداث، والإحصائيات، والبحث عن البيانات، والطباعة، والتصدير والوظائف الأخرى.
الملحق 1. الميزات والميزات
الملحق 2. المواصفات الفنية
| القناة | 10 قنوات: 9 قنوات فحص وقناة معايرة واحدة. |
| نوع المسبار | مجسات مزدوجة العناصر بزاوية مختلفة بترددات تتراوح بين 2 - 2.5 ميجاهرتز، بما في ذلك 6 مجسات 70 درجة، و 2 مجسات 37 درجة، ومسبار واحد 0 درجة. |
| المقبس | BNC |
| ترتيب المسبار ومنطقة الكشف |
الكشف الشامل عن الأضرار التي لحقت بجميع الأجزاء الرئيسية من القضيب، بما في ذلك: 2 مجسات 70 درجة تفحص الجانب الأيسر من رأس القضيب 2 مجسات 70 درجة تفحص منتصف رأس القضيب 2 مجسات 70 درجة تفحص الجانب الأيمن من رأس القضيب 2 مجسات 37 درجة تفحص خصر القضيب (تشققات المسمار والشقوق المائلة الأخرى) 1 مسبار 0 درجة يفحص رأس القضيب، وخصر القضيب، وأسفل القضيب، والشق الأفقي لثقب المسمار |
| نطاق التردد | 1.5 ميجاهرتز～3.0 ميجاهرتز |
| الكسب | 0～80dB |
| الرفض | إيقاف التشغيل، كبير |
| النطاق الديناميكي | لا يقل عن 16 ديسيبل مع الحد الأدنى من الرفض، 2 ~ 6 ديسيبل مع الحد الأقصى من الرفض |
| PRF | 400 هرتز لكل قناة |
| وضع العرض | مسح A-scanB-scanA+B |
| نطاق الكشف | يمكن تعديله يدويًا أو تلقائيًا وفقًا لنوع القضيب المحدد |
| خطأ المخفف | خطأ التشغيل لكل 12 ديسيبل لا يتجاوز ±1 ديسيبل |
| خطأ الخطية الرأسية | ≤1% |
| خطأ الخطية الأفقية | ≤15% |
| نطاق مكبر الصوت | -3dB 1.5 ميجاهرتز～3.0 ميجاهرتز |
| نطاق الحجب | ليس أكبر من 20 مم |
| تأثير حالة القمع على نتائج القياس | عندما يكون قمع الأداة في حالات مختلفة، يجب أن يكون فرق السعة 10 ديسيبل ±2 ديسيبل، والتغيير ΔM للفرق بين الصدىين لا يزيد عن 2 ديسيبل. |
| تأثير جهد التشغيل على ارتفاع الصدى وحساسية الكشف عن العيوب (الإنذار) لكاشف العيوب | ضمن نطاق جهد التشغيل المقنن، يجب ألا يكون لموضع البوابة ومستوى الإنذار لكاشف العيوب أي تغيير كبير، ويجب ألا يتجاوز اختلاف سعة الصدى ΔNd وتغيير حساسية الكشف (الإنذار) ΔSd 1 ديسيبل. |
| خطأ أخذ العينات الرقمية | يجب ألا يتجاوز الحد الأقصى لاختلاف سعة الإشارة إلى الحد الأدنى ±5% من ارتفاع الشاشة |
| وقت استجابة كاشف العيوب الرقمي | يجب ألا يتجاوز وقت استجابة كاشف العيوب الرقمي 5 مللي ثانية. |
|
سعة المسافة مميزة |
يكتشف مسبار الموجة المستعرضة الثقوب المستعرضة بنفس الفتحة ومسارات الصوت المختلفة؛ يكتشف المسبار 0 درجة القاع المسطح الكبير بمسارات صوت مختلفة، ويجب أن يفي الفرق ΔW لارتفاع الموجة المنعكسة بالمتطلبات التالية: مسبار 0 درجة: ΔW ≤ 12 ديسيبل في النطاق من عمق 20 مم إلى أعلى نطاق لمنحنى خصائص السعة النطاق؛ ΔW ≤ 8 ديسيبل في النطاق من أعلى نقطة لمنحنى خصائص سعة المسافة إلى عمق 150 مم: مسبار 37 درجة: ΔW≤12 ديسيبل في النطاق من عمق 20 مم إلى أعلى نطاق لمنحنى خصائص السعة النطاق؛ ΔW≤8 ديسيبل في النطاق من أعلى نقطة لمنحنى خصائص سعة المسافة إلى عمق 150 مم؛ مسبار 70 درجة: ΔW ≤ 12 ديسيبل في النطاق من 10 مم إلى 70 مم المقابل لعمق الكشف. |
| SNR |
مسبار O درجة: اكتشف السطح السفلي على كتلة الاختبار، عندما يصل ارتفاع الموجة إلى 80%، يكون هامش الحساسية الثابتة أكبر من أو يساوي 24 ديسيبل؛ نسبة الإشارة إلى الضوضاء لا تقل عن 16 ديسيبل. مسبار 37 درجة: اكتشف ثقب المسمار والشق العلوي 3 مم بزاوية 37 درجة على كتلة الاختبار، اجعل الموجتين متساويتين، عندما يصل ارتفاع الموجة إلى 80%، يكون هامش الحساسية الثابتة أكبر من أو يساوي 22 ديسيبل؛ نسبة الإشارة إلى الضوضاء لا تقل عن 8 ديسيبل. مسبار 70 درجة: على كتلة الاختبار، يتم استخدام الموجة الثانوية للكشف عن ثقب القاع المسطح φ4mm. عندما يصل ارتفاع الموجة إلى 80%، يكون هامش الحساسية الثابتة أكبر من أو يساوي 20 ديسيبل؛ نسبة الإشارة إلى الضوضاء لا تقل عن 10 ديسيبل. |
| فائض الحساسية |
مسبار 0 درجة: اكتشف السطح السفلي 110 مم لكتلة الاختبار، عندما تكون الموجة مرتفعة بنسبة 80%، يكون هامش الحساسية لا يقل عن 36 ديسيبل مسبار 37 درجة ومسبار 70 درجة: اكتشف ثقبًا مستعرضًا Φ3×65 على كتلة الاختبار، يكون هامش الحساسية لا يقل عن 40 ديسيبل عندما تكون الموجة مرتفعة بنسبة 80% |
| القدرة الديناميكية للكشف عن العيوب (قدرة الكشف عن العيوب) | مع مجسات خاصة بالقضبان 0 درجة و 37 درجة و 70 درجة، يمكن العثور على جميع العيوب اليدوية على كتلة اختبار المقارنة بالقضبان باستثناء الشق الهابط بزاوية 15 درجة وإصدار إشارات الإنذار المقابلة. |
| وضع تعديل بوابة الإنذار | يمكن تعديل موضع البدء والعرض والمستوى لبوابة الإنذار يدويًا |
| وضع الإنذار |
إنذار في الوقت الفعلي (إنذار الموجة الواردة وفقدان إنذار الموجة) إنذار الموجة المزدوجة لثقب المسمار تأخير واحد من إنذار اثنين |
| إشارة الإنذار | وضع إنذار الصوت والضوء، يمكن تعديل حجم الإنذار والتردد. |
| قياس شكل الموجة | قياس وعرض مسار الصوت وأعلى مسافة أفقية ورأسية للموجة في البوابة تلقائيًا. |
| منحنى الكسب | يمكن للمستخدم ضبط منحنى الكسب (8 نقاط) وفقًا للاحتياجات الفعلية. |
| سجل الكشف عن العيوب | سجل البيانات الكاملة (حتى 50 كم)، يمكن تصدير البيانات وتشغيلها مرة أخرى |
| طريقة إدخال التشغيل | إدخال شاشة اللمس |
| عرض | Resulotion1280×800 |
| شاشة اللمس |
سعوية، عالية القوة، مقاومة للخدش، دعم الكتابة اليدوية |
| المنافذ |
USB 2.0 LAN 100 ميجابت في الثانية WIFI 802.11 a/b/g/n bluetooth BT 4.0 |
| الطاقة | تيار مستمر 12 فولت (حزمة بطارية ليثيوم) |
| وقت العمل | ≥8h |
| سعة خزان المياه | ≥20L |
| دقة عرض صورة النوع B | كل من الترتيب والإحداثيات هما 2 مم |
| دقة عجلة الكود | 2 مم |
| سرعة الكشف عن العيوب | الحد الأقصى 5.0 كم/ساعة |
| درجة حرارة التشغيل | -15℃～45℃ |
| البعد | الأبعاد الإجمالية للمركبة في حالة التشغيل حوالي 780 مم × 290 مم × 1006 مم. |
| الوزن | الإطار حوالي 24 كجم؛ الأداة بالموجات فوق الصوتية حوالي 2.4 كجم؛ بطارية الأداة 830 جرام؛ محطة التشغيل (جهاز لوحي ثلاثي الإثبات) 730 جرام؛ العربة المزودة بـ 5 مجموعات من المجسات حوالي 1.4 كجم. |
