تفاصيل المنتج:
|
| اسم المنتج: | مقياس سمك بالموجات فوق الصوتية | نوع التحقيق: | مسبار كريستال واحد / مسبار كريستال مزدوج |
|---|---|---|---|
| نطاق القياس: | 0.15 مم - 1800 مم | تردد القياس: | 4 هرتز 8 هرتز 16 هرتز |
| دقة: | 0.001mm | عرض: | 3.5 "QVGA (320 × 240) شاشة ملونة TFT-LCD |
| إبراز: | مقياس سمك الموجات فوق الصوتية المحمول باليد,مقياس سمك رقمي مع مسح A/B,مقياس سمك الموجات فوق الصوتية عالي الدقة,digital thickness gauge with A/B scanning,high-precision ultrasonic thickness meter |
||

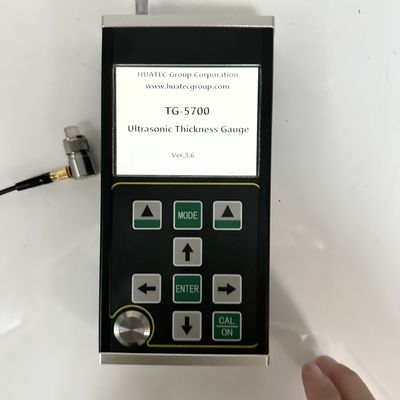

مقياس سمك رقمي بالموجات فوق الصوتية عالي الدقة محمول من النوع الجديد مع مسح A/B
TG-5700 هو نوع جديد من مقياس سمك رقمي بالموجات فوق الصوتية عالي الدقة محمول باليد مع مسح A/B. يعتمد مبدأ قياس سمك الموجات فوق الصوتية بناءً على انعكاس النبض. إنه مناسب لقياس سمك المواد التي يمكن أن تجعل الموجة فوق الصوتية تنتشر فيها بسرعة ثابتة وتحصل على الانعكاس من ظهرها. دقة القياس هي 0.001 مم ونطاق القياس رقيق يصل إلى 0.15 مم (فولاذ).
يمكن لهذا المنتج قياس الألواح والأجزاء المعالجة بدقة. من ناحية أخرى، يمكنه مراقبة درجة ترقق الأنابيب وأوعية الضغط في معدات الإنتاج بعد التآكل أثناء الاستخدام. يمكن استخدامه في البترول والصناعات الكيماوية والمعادن وبناء السفن والفضاء والطاقة وغيرها من المجالات.
يتوافق هذا المنتج مع المعايير التالية: مواصفات المعايرة لمقياس سمك الموجات فوق الصوتية (JJF 1126-2004).
●يحتوي هذا المنتج على وضع المسح A ووضع المسح B ووضع العرض الرقمي؛
● نطاق القياس واسع، ويتم اعتماد تقنية "الصدى المتعددة" الفريدة لتحقيق قياس الأجزاء فائقة الرقة، بحد أدنى لسمك القياس يبلغ 0.15 مم (فولاذ)؛
● يمكن لهذا المنتج قياس السُمك بدقة عالية، ويمكن أن تصل دقة القياس القصوى إلى 0.001 مم؛ يمكن أن تصل دقة التكرار إلى ± 0.002 مم؛
● لديه وظائف اختراق الطلاء وقياس الصدى إلى الصدى، والتي تستخدم لقياس المواد ذات طبقة الطلاء والطلاء على السطح؛
● أوضاع قياس متعددة: تلبي أوضاع mb-e و E-E و me-e قياس قطع العمل السميكة التقليدية؛ يدرك الوضع الرقيق قياس الأجزاء الرقيقة؛
● تشمل الأوضاع الرقمية: وضع قيمة السُمك التقليدي، ووضع الفرق / معدل التخفيض، ووضع القيمة القصوى؛
● وضعان للكسب: كسب تلقائي / كسب يدوي؛
● يمكن ضبط الإغلاق اليدوي والإغلاق التلقائي، مع وظيفة توفير الطاقة؛
● يدعم مجموعة متنوعة من المجسات، بما في ذلك مسبار الكريستال المزدوج ومسبار الكريستال الفردي، ويدعم ما يصل إلى مسبار عالي التردد 20 ميجاهرتز؛
● يدعم التخزين الضخم ويمكنه تخزين 100000 قيمة سمك، و 500 مجموعة من أشكال موجات المسح A و 500 مجموعة من أشكال موجات المسح B في نفس الوقت؛
● شاشة LCD ملونة TFT مقاس 3.5 بوصة مع دقة عالية 320x240 (QVGA)؛
● لديها مجموعة متنوعة من طرق المعايرة، وتدعم معايرة نقطة واحدة، ومعايرة متعددة النقاط، وأوضاع المعايرة اليدوية، ويمكنها معايرة سرعة الصوت وموضع الصفر للمسبار في نفس الوقت؛ وهي تدعم تصحيح مسار v لمسبار الكريستال المزدوج.
● يدعم تحويل النظام المتري والبريطاني؛ يمكنه التبديل بين وحدات المليمتر والبوصة؛
● يدعم العرض باللغة الإنجليزية.
إنه مناسب لقياس سمك المعادن (مثل الفولاذ والحديد الزهر والألومنيوم والنحاس وما إلى ذلك) والبلاستيك والسيراميك والزجاج والراتنج والألياف الزجاجية وغيرها من الموصلات الجيدة بالموجات فوق الصوتية.
يشبه مبدأ قياس سمك الموجات فوق الصوتية مبدأ قياس الموجات الضوئية. يصل النبض فوق الصوتي المنبعث من المسبار إلى الجسم المقاس وينتشر في الجسم. عندما يصل إلى واجهة المادة، فإنه ينعكس مرة أخرى إلى المسبار. يتم تحديد سمك المادة المقاسة عن طريق قياس وقت انتشار الموجات فوق الصوتية بدقة في المادة.
* ملاحظة: تحتفظ الشركة بالحق في إجراء تعديلات فنية دون إشعار مسبق.
| العنصر | TG-5700 |
| نوع المسبار | مسبار كريستال فردي / مسبار كريستال مزدوج |
| نطاق القياس(فولاذ 45#) | 0.15 مم – 1800 مم |
| استقرار الإشارة | يتم اعتماد تقنية العبور الصفري والصدى المتعددة لضمان عدم تأثر قيمة قياس السُمك بقوة الصدى ومعامل اضمحلال المادة وكسب وارتفاع البوابة، ولديها استقرار وموثوقية قياس عالية. |
| تردد القياس | 4 هرتز,8 هرتز,16 هرتز |
| الدقة | 0.1 مم، 0.01 مم، 0.001 مم (0.01 بوصة، 0.001 بوصة، 0.0001 بوصة) |
| الدقة | 0.001 مم |
| مولد النبض | يتم اعتماد انبعاث الموجة المربعة السالبة، ويتم مطابقة عرض النبض والجهد تلقائيًا مع المسبار. |
| نطاق سرعة الصوت | 400-19999 م/ث |
| كتلة المعايرة | 4 مم (فولاذ) |
| إيقاف التشغيل التلقائي | يمكن للمرء أن يختار 5 دقائق و 10 دقائق و 20 دقيقة والإغلاق اليدوي. |
| معايرة المسبار | معايرة نقطة واحدة، معايرة متعددة النقاط |
| الكسب | التحكم التلقائي في الكسب، التحكم اليدوي في الكسب |
| نطاق الكسب | 0~70 ديسيبل |
| وضع الكشف | التردد اللاسلكي (RF)، نصف الموجة الموجبة (POS)، نصف الموجة السالبة (NEG)، الموجة الكاملة (FULL) |
| وضع القياس | (1) MB-E: وضع القياس بناءً على وقت العبور من الصدى الأولي إلى الصدى السفلي الأول؛ (2) E-E: وضع قياس اختراق الطلاء، الصدى Em–En التعسفي اختياري؛ (3) ME-E: وضع قياس الصدى المتعدد؛ (4) THIN: وضع قياس الجدار الرقيق؛ |
| الوضع الرقمي | وضع قيمة السُمك، وضع الفرق / معدل التخفيض، وضع القيمة القصوى / الدنيا |
| وضع المسح A | متوفر |
| وضع المسح B | متوفر |
| إشارة الاقتران | متوفر |
| إشارة البطارية | متوفر |
| اللغة | الإنجليزية |
| الوحدة | مم/بوصة |
| تشغيل القائمة | متوفر |
| وظيفة البرنامج | إعداد البوابة الديناميكية، إعداد الإخماد (Blank)، إعداد إخماد الصدى (E-blank)، تجميد الصدى، ترجمة الصدى والتحجيم |
| وظيفة التخزين | يمكنه تخزين 100000 سمك (100 مجموعة، 1000 في كل مجموعة)، و 500 مجموعة من أشكال موجات المسح A و 500 مجموعة من أشكال موجات المسح B في نفس الوقت. |
| ترقية برنامج المضيف | متوفر |
| العرض | شاشة LCD ملونة TFT مقاس 3.5 "QVGA (320 × 240) |
| نقل البيانات | وهو يدعم الاتصال التسلسلي RS-232 و USB لنقل البيانات إلى الكمبيوتر. |
| درجة حرارة التشغيل | -10℃～＋50℃؛ مع متطلبات خاصة، يمكن أن تصل إلى - 20 ℃؛ |
| جهد التشغيل | مطلوب أربع بطاريات AA رقم 5. عندما تكون الطاقة غير كافية، هناك مطالبة بجهد منخفض. |
| البعد الكلي | 204 × 100 × 36 (مم) |
| الوزن الإجمالي | 310 جرام (بدون بطارية) |
| البطارية | 4 قطع بطارية جافة AA |

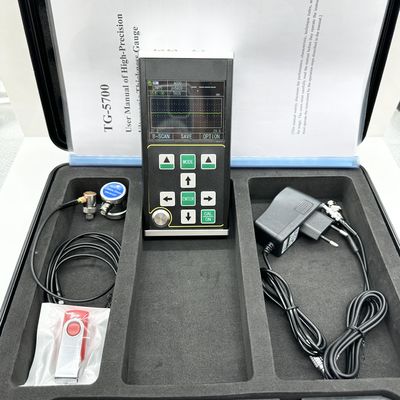

الوحدة الرئيسية TG-5700 1 قطعة
2.5M Φ20 محول عنصر واحد، نطاق الاختبار 4-1800 مم 1 قطعة
زجاجة عامل التزاوج 1 قطعة
حقيبة حمل 1 قطعة
دليل التعليمات 1 قطعة

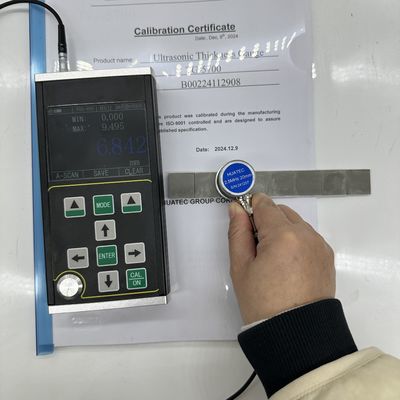

شهادة المعايرة 1 قطعة
الملحقات الاختيارية
مسبار مختلف بتردد مختلف، مسبار واحد 8 مم/10 مم/12 مم، ومسابير سمك الموجات فوق الصوتية TR
كتل إسفين مختلفة
برنامج بيانات الكمبيوتر
التعبئة والتغليف
التعبئة والتغليف: حزمة تصدير قياسية، كانتون
| مسبار كريستال مزدوج TS400 | 10 ميجاهرتز | 5 مم | 0.5-50 مم |
| مسبار كريستال مزدوج TS500 | 5 ميجاهرتز | 5 مم | 1.0-65 مم |
| مسبار كريستال مزدوج TS510 | 5 ميجاهرتز | 10 مم | 1.0-500 مم |
| مسبار كريستال فردي DTM15 | 15 ميجاهرتز | 6 مم | 0.15-22.5 مم |
| مسبار كريستال فردي DTM7.5 | 7.5 ميجاهرتز | 6 مم | 0.5-22.5 مم |
| مسبار كريستال فردي DTM10 | 10 ميجاهرتز | 6 مم | 0.3-22.5 مم |
| مسبار كريستال فردي DTM5 | 5 م | 6 مم | 1.0-22.5 مم |
| مسبار كريستال فردي BD510 | 10 ميجاهرتز | 10 مم | 1-1000 مم |
| مسبار كريستال فردي BD212 | 2 ميجاهرتز | 12 مم | 4-1800 مم |
| كابل مسبار كريستال مزدوج | |||
| كابل مسبار كريستال فردي | |||
