تفاصيل المنتج:
|
| اسم المنتج: | مقياس سمك بالموجات فوق الصوتية الكهرومغناطيسية | نطاق القياس: | 1.5 ~ 240 ملم |
|---|---|---|---|
| رفع التخليص: | 0 ~ 3 مم | نوع التحقيق: | مسبار درجة حرارة الغرفة القياسية ، درجة حرارة عالية اختيارية ، مسبار عالي التردد ، مسبار ارتفاع درجا |
| إبراز: | مقياس سمك بالموجات فوق الصوتية من نوع قلم الجيب,جهاز قياس سمك كهرومغناطيسي بدون تلامس,قياس السُمك بدون عامل اقتران,non-contact electromagnetic thickness tester,no coupling agent thickness measurement |
||

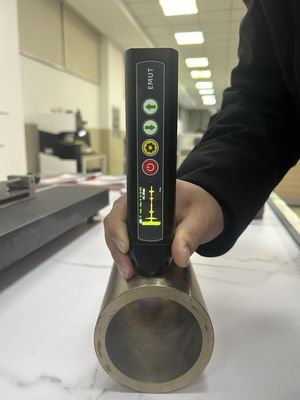

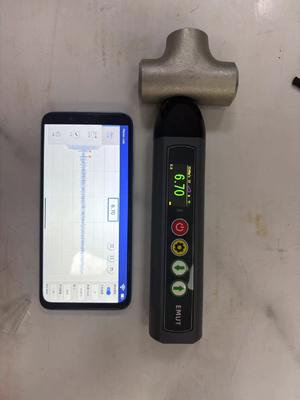

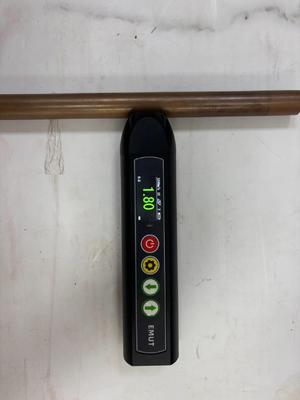

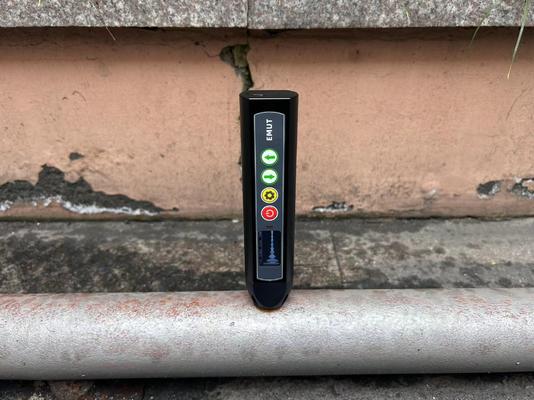

مقياس سمك الموجات فوق الصوتية الكهرومغناطيسية بدون تلامس وبدون عامل اقتران من نوع القلم الجيبي
مقدمة عامة
يعتمد الجهاز مبدأ الموجات فوق الصوتية الكهرومغناطيسية، وليست هناك حاجة لطحن سطح قطعة العمل أثناء عملية الكشف، ولا يلزم وجود عامل اقتران
المسبار والمضيف مدمجان، ويمكن استبدال المسبار
أنواع المجسات القابلة للتكوين: مسبار درجة الحرارة العادية: ≤ 120 درجة مئوية، 4 ميجاهرتز، يستخدم بشكل أساسي للكشف عن المواد ذات الحبيبات الدقيقة، مثل الفولاذ منخفض الكربون والألومنيوم وما إلى ذلك، مع مسافة رفع قصوى تبلغ 4 مم، مسبار درجة الحرارة العالية: ≤ 800 درجة مئوية، 4 ميجاهرتز، يستخدم بشكل أساسي لقياس المواد الحديدية ذات الحبيبات الدقيقة، مثل الفولاذ منخفض الكربون، مع مسافة رفع قصوى تبلغ 2 مم
تأثير الرفع: (تتعلق مسافة الرفع الفعلية بخصائص المواد ودرجاتها)، يمكن استخدام طبقة مضادة للصدأ أو رواسب الملح أو أي طلاء عازل آخر (الزيت، الورنيش، الخزف، البلاستيك، إلخ) كخلوص تشغيل
# يسمح بطبقات التآكل ويمكن تحسين القياس بزيادة مسافة قصوى تبلغ 3 مم
# الحد الأدنى لقطر (انحناء) قطعة العمل التي يمكن اكتشافها هو 8 مم
# أقصى زاوية ميل للمسبار: 25 درجة
# طريقة إثارة المسبار: مغناطيس الماء
# نوع الموجة الصوتية: موجة القص
الميزات
# نوع القلم الجيبي، بدون عامل اقتران، ومقياس سمك بدون تلامس
# تصميم هندسة جسم الإنسان، هيكل مدمج، حجم صغير جدًا، سهل الحمل، تشغيل يدوي، امتصاص مغناطيسي قوي، يحسن ظروف الإرهاق
# قياس سمك دقيق، يمكنه المرور عبر الطلاء، دعم برنامج الخوارزمية الاحترافي، لا يحتاج إلى عامل اقتران، ولا يحتاج إلى طحن سطح قطعة العمل، يسمح بطلاء السطح المكتشف وطبقة التغليف، يسمح بعدم استواء سطح قطعة العمل
# يمكن تخزين سرعة الصوت متعددة المواد مسبقًا في الجهاز، ويمكن إضافة سرعة صوت المادة وحذفها ديناميكيًا في نفس الوقت. تزيد معايرة سرعة الصوت من وظيفة تعويض درجة الحرارة، وتحسن بشكل فعال دقة القياس
المعايير الفنية
| نطاق القياس | 1.5 ~ 240 مم |
| الخلوص الرفع | 0 ~ 3 مم |
| كسب الاستقبال | ≤100 ديسيبل |
| تردد التشغيل | 4 ميجاهرتز |
| درجة الحرارة المحيطة | -20 درجة مئوية إلى +50 درجة مئوية |
| تعويض سرعة الصوت في درجة الحرارة العالية | تعويض تلقائي |
| نطاق درجة الحرارة | -150 ~ 800درجة مئوية(يمكن تخصيص درجة حرارة أعلى) |
| الدقة | 0.01 مم |
| النطاق القابل للتعديل لسرعة الصوت | 1000 ~ 9999 م / ث |
| وقت العمل المستمر | 3 ساعات |
| الحجم | 151 * 76 * 35 مم |
| الوزن | 220 جرام |
| وضع الإثارة | مغناطيس دائم |
| نطاق الخطأ | ≤10 مم، خطأ ±0.05 مم (> 10 مم + / - 0.01 + H / 200) مم (H هو سمك قطعة العمل) |
| مزود الطاقة | بطارية ليثيوم قابلة لإعادة الشحن |
نوع المسبار: مسبار درجة حرارة الغرفة القياسي، مسبار درجة حرارة عالية اختياري، مسبار عالي التردد، مسبار منخفض التردد بدرجة حرارة عالية، مسبار مسح B
التسليم القياسي
مقياس سمك الموجات فوق الصوتية الكهرومغناطيسية TG-14
مسبار درجة الحرارة العادية
كتيب التعليمات
شهادة المعايرة
حقيبة حمل
الملحقات الاختيارية
درجة حرارة عالية
مسبار عالي التردد
مسبار منخفض التردد بدرجة حرارة عالية
مسبار مسح B
