تفاصيل المنتج:
|
| اسم المنتج: | كاشف عيوب الأشعة السينية المحمول | نموذج: | xxg2505 |
|---|---|---|---|
| السماكة القصوى للخروج من الفولاذ (A3): | 40mm | جهد الأنبوب (كيلو فولت): | 100-250 كيلو فولت |
| التركيز MM2: | 2.0 × 2.0 | زاوية الإشعاع: | 40±5° |
| إبراز: | كاشف أخطاء بالأشعة السينية المحمول 250 كيلو فولت,كاشف الأشعة السينية لتحويل التردد,معدات الاختبار المحمولة غير المدمرة,frequency conversion X-ray detector,portable non-destructive testing equipment |
||

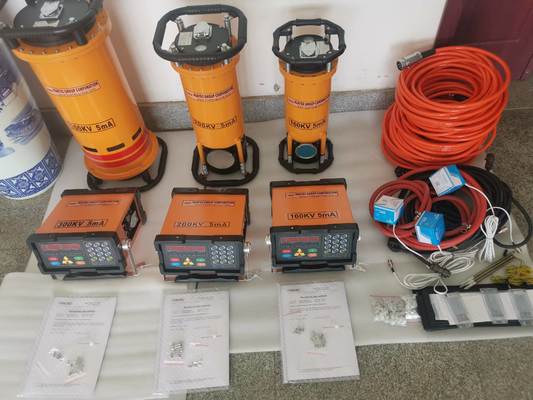

كاشف عيوب الأشعة السينية المحمول من النوع المحول للتردد 250 كيلو فولت
الخصائص الوظيفية:
يعتمد كاشف عيوب الأشعة السينية من سلسلة HUATEC XXG الذي تنتجه شركتنا، شركة HUATEC Group Corporation،تقنيات النبض ذات التردد المتغير والتردد الثابت. تتميز وحدات التحكم من سلسلة XXG/XXQببنية جديدة وأداء مثالي ومريحللحمل وما إلى ذلك. الشخصيات. يعتمد على نظام التحكم بالحاسوب الصغير والبنية المعيارية, مما يجعل الآلة المتكاملة تحصل على ثبات وموثوقية أفضل. من أجل راحةالعملاء، توفر الآلة أيضًا وظيفة الشيخوخة، مما يزيد من عمرها التشغيلي. يعتمد مولدنا عزل الغاز، والتبريد القسري بالهواء، والأنود المؤرض، ولديها خصائص ممتازة من حيث الحجم الصغير والوزن الخفيف. تم استخدام المنتجات على نطاق واسع للاختبار غير المدمر في صناعة الطيران، وصناعة هندسة اللحام،صناعة بناء السفن، وصناعة أنابيب الغلايات، وصناعة البتروكيماويات، وصناعة تصنيع الطائرات، وصناعة الصيانة، وصناعة السيارات، والصناعات الدفاعية، إلخ.

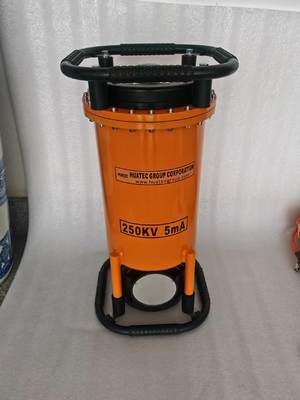

XXG2505 اتجاه/اتجاه أنبوب السيراميك
المعايير الفنية الرئيسية
|
النوع العنصر |
XXG2505 |
||
|
أقصى سمك للاختراق الفولاذ (A3) |
40 ملم |
||
|
مسافة التركيز |
600 ملم |
||
|
وقت التعرض |
5 دقائق |
||
|
نوع الفيلم |
Agfa D7 |
||
|
شاشة تكثيف رقائق الرصاص المزدوجة |
0.03 |
||
|
20±2℃ |
|||
|
التطوير |
5 دقائق |
||
|
السواد |
1.5 |
||
|
الإدخال |
الجهد (فولت) |
220 فولت±10% 50―60 هرتز |
|
|
السعة (كيلو فولت أمبير) |
2.5 |
||
|
الإخراج |
جهد الأنبوب (كيلو فولت) |
100-250 كيلو فولت |
|
|
تيار الأنبوب (مللي أمبير) |
5 |
||
|
الاستقرار |
±1% |
||
|
الأشعة السينية الأنبوب |
البؤرة ملم2 |
2.0×2.0 |
|
|
زاوية الإشعاع |
40±5° |
||
|
الحساسية |
k≤1.8% |
||
|
وضع التشغيل |
تشغيل متقطع،Rوقت الإشعاع إلى وقت التبريد هو 1:1 |
||
|
الأشعة السينية وحدة التحكم |
الأبعاد |
350×290×160 |
|
|
الوزن |
11 كجم |
||
|
هيكل الدائرة |
التحكم بالحاسوب الصغير، هيكل معياري، موجه صوتي |
||
|
الأشعة السينية مولد |
التبريد |
التبريد القسري بالهواء |
|
|
العزل |
عزل غاز SF6 |
||
|
ضغط العمل |
0.35 ميجا باسكال - 0.45 ميجا باسكال |
||
|
الأبعاد |
320×320×650 |
||
|
الوزن (كجم) |
30.5 كجم |
||
|
درجة حرارة التشغيل |
-10℃―+40℃ |
||
الميزات:
◆اعتماد التحكم بالحاسوب الصغير وهيكل معياري، مع قويقدرة مضادة للتداخل وأتمتة عاليةوأداء موثوق.
◆سيتم الإشارة إلى إعدادات المعلمات وعملية العمل ومؤشر المشاكل على شاشة LED.
◆تم تصميم مفتاح الشيخوخة المستقل لـ شيخوخة الآلةبشكل مريح.
◆Rوقت الإشعاع إلى وقت التبريد هو 1:1.
◆يمكن لوحدة التحكم التعرف على نوع مولد الأشعة السينية تلقائيًا.
◆تم تقديم اللوحة الملونة المقاومة للماء والغبار ولوحة مفاتيح الصوت الرقمية بحيث يتم تحديد معلمات التعرض على الفور وبدقة.
◆لضمان السلامة باستخدام الجهاز، يتم تركيبه مع جهاز حماية من الجهد الزائد والجهد المنخفض،
التيار الزائد، والتيار المنخفض وجهاز الحماية من درجة الحرارة الزائدة.
◆فريد من نوعه قفل الأمان هومصممالذي يحمي المشغل من أضرار الإشعاع.
◆اعتماد النطاق الأوسع لقيمة كيلو فولت، وحل مشكلة صعوبة النطاق الإشعاعي القصير.
◆وظيفة تأخير التعرض ------tيمكن ضبط وقت التأخير على أقل من 10 دقائق للحفاظ على سلامة المشغل من مكان العمل.
◆تطابق مع مولدات مختلفة وتعمل بشكل موثوق.
◆يمكن تجميع عدد مرات التعرض.
(بعد أن تكون الوحدة جاهزة، ولكن قبلاضغط على مفتاح "ON"، يمكنك الضغط على مفتاح "A" (مفتاح التأخير) ثلاث مرات للتحقق من عدد مرات التعرض، و press أي مفتاح للعودة مرة أخرى.)
◆Wمع مخرج مصباح تحذير الأشعة وطرف توصيل الأسلاك الخاص بـالتعشيق بين الباب والآلة.
(التعشيق بين الباب والآلة - عندما يفتح الباب الرصاصي، يقوم الجهاز تلقائيًا بقطع الجهد العالي لحماية المشغل)
