تفاصيل المنتج:
|
| مادة: | فُولاَذ | يستخدم: | كشف الشقوق على الأسطح المعدنية |
|---|---|---|---|
| Applicaton: | الاختبار الميداني | ضمان: | 12 شهرا |
| إبراز: | مغناطيس كهربائي مغناطيسي مغناطيسي مغناطيسي مغناطيسي HCDX-Y2,مغناطيس كهربائي للاختبارات غير الإتلافية,مغناطيس Magnaflux مع ضمان,Non-destructive testing electromagnetic yoke,Magnaflux yoke with warranty |
||

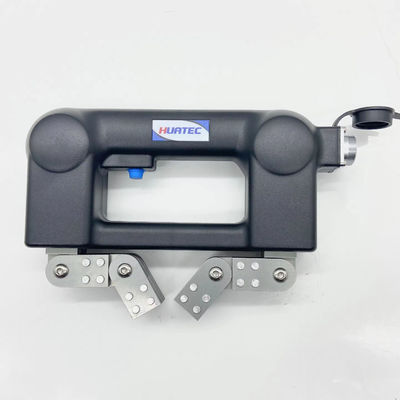

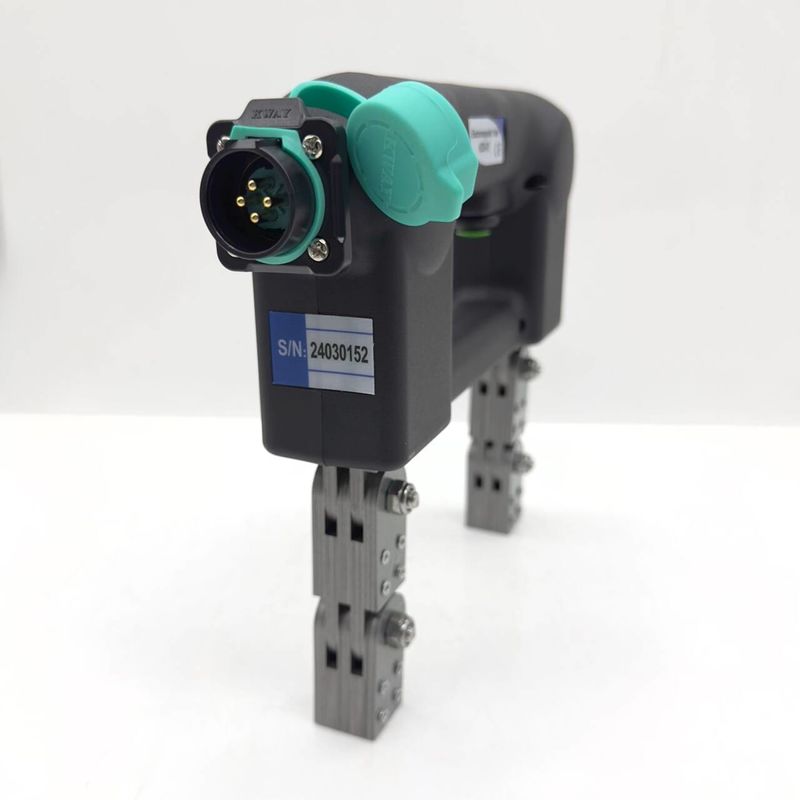

Magnaflux AC Electromagnetic Yoke HCDX-Y2
HCDX-Y2 عبارة عن ذراع كهرومغناطيسي يعمل بالتيار المتردد، مصمم هندسيًا لتحسين الإنتاجية. يولد الذراع مجالًا مغناطيسيًا قويًا للتيار المتردد للكشف عن المؤشرات السطحية أثناء اختبار الجسيمات المغناطيسية.
خفيف الوزن مع مقبض وزر تشغيل مريح، تم تصميم HCDX-Y2 لتحمل متطلبات الفحص الميداني القاسية. يتميز بتصميم هيكل قطع غيار قابلة للاستبدال، ومفتاح تشغيل معزول,سلك الطاقة,اللوحة الأم,مصباح الأشعة فوق البنفسجية والضوء الأبيض والأرجل، يمكن للمستخدم استبدالها جميعًا، ويمكن صيانة HCDX-Y2 بسهولة دون إيقاف العمل.
يتوفر ملحق LED فائق السطوع كعنصر اختياري للمساعدة في إضاءة منطقة الفحص مع مغنطة الجزء في نفس الوقت. تتوفر أيضًا مجموعات الكل في واحد، بما في ذلك مساحيق مغناطيسية حمراء ورمادية، وقلم تحديد أصفر، وقطعة قماش للتنظيف، للحصول على مجموعة فحص كاملة في حقيبة حمل واحدة مريحة.
الفوائد
زيادة إنتاجية المفتش وتقليل الإرهاق البدني
• يقلل من إجهاد الذراع والمعصم والإجهاد البدني، مما يساعد المشغلين على إنجاز المزيد من المهام بفضل التصميم خفيف الوزن والمريح.
• ضع الذراع بسهولة في أي اتجاه باستخدام مكونات إلكترونية خفيفة الوزن ومتينة وقوية.
حافظ على الأدوات قيد التشغيل بتصميم مصمم ليدوم
• يمكن استبدال الأسلاك وأزرار التشغيل بسهولة، لذلك لا يتوقف العمل ولا يتم التخلص من الأدوات بسبب التلف العرضي.
• منع الغبار وتلف المياه الخطير باستخدام غلاف محكم الإغلاق بحلقة دائرية IP54.
الميزات
• تصميم مريح وخفيف الوزن
• غلاف محكم الإغلاق IP54 يقاوم الغبار والماء
• سلك طاقة قابل للتبديل في الميدان
• مفتاح تشغيل معزول وقابل للاستبدال
• دروع فولاذية لحماية الأرجل
• يتجاوز مواصفات الرفع ASTM
• يتم توفير حقيبة حمل مريحة مع جميع شحنات الذراع
• يدوم ضوء الذراع UV و White LED الاختياري لفترة أطول وأكثر كثافة مقارنة بالمصابيح التقليدية
• وضعا إمداد بالطاقة اختياريان:
l مصدر طاقة تيار متردد أحادي الطور 110 فولت / 220 فولت / 240 فولت (وضع القابس المستقيم)؛
l مصدر طاقة مغنطة التيار المستمر (حزمة بطارية التيار المستمر مع شاشة عرض رقمية)
• يمكن لحزمة الخصر الخاصة الاختيارية حمل بطارية طاقة ممغنطة، وتعليق مغناطيسي، وعامل تباين، إلخ.
فهرس المعلمات
|
نموذج العناصر |
HCDX-Y2 |
HCDX-Y9 |
|
|
AC110-115V 50/60Hz AC220-230V 50/60 Hz AC240V 50/60Hz |
|||
|
شكل الموجة |
AC |
||
|
قوة المجال المماسي |
> 2kA/m عند نقطة المنتصف بين الأرجل / الأقطاب |
||
|
درجة حرارة التشغيل |
-10～+40℃ |
||
|
دورة العمل |
50%، الحد الأقصى لوقت التشغيل 90 ثانية |
||
|
الحماية من الدخول (IEC 60259) |
IP54 |
||
|
الرطوبة النسبية |
<80% |
||
|
الحساسية |
ASTM E1444-05,ASME 2007 رقم الصفحة V |
||
|
حزمة طاقة التيار المستمر |
X |
● |
|
|
تيار العمل بالتيار المتردد |
AC2.2A |
||
|
تيار العمل بالتيار المستمر |
X |
DC 1.5A |
|
|
وقت شحن البطارية |
X |
3ساعات |
|
|
وقت عمل البطارية |
X |
6h |
|
|
مدى الساق / القطب |
0~220mm |
||
|
حجم الساق |
22*22mm |
||
|
طول سلك الطاقة |
3M |
||
|
قوة الرفع |
A C |
≥7.1kg (69N) |
|
|
D C |
≥22.2kg (216N) |
||
|
الوزن |
|||
ملاحظة:“X”غير مضمن, “●”مضمن
التطبيقات
موقع العيب: السطح مثالي لـ:
• الاختبار الميداني
• المناطق التي يصعب الوصول إليها
• الفحص الموضعي واللحام والخدمة أمثلة على العيوب:
• الدرزات
• الدموع
• الشقوق المتقلصة
• شقوق التبريد
• شقوق الإجهاد
الامتثال للمواصفات
JB/T7411-2012
ASTM E1444-05
ASTM E709
EN10228-1:1999
ISO 9934
ASTM E 3024
