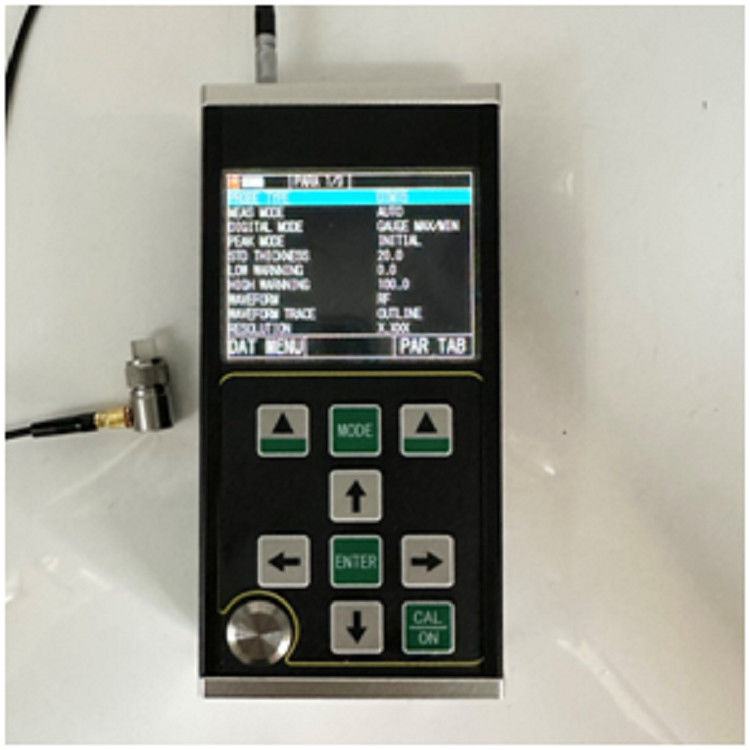

مقياس سمك بالموجات فوق الصوتية TG-5710 A/B نطاق كبير 0.100-1800 مم

أناتيم

TG-5710

نوع المسبار

مسبار بلور واحد / مسبار بلور مزدوج

نطاق القياس (45# فولاذ)

0.10إم إم1800 ملم

خطأ في الإشارة(<10 ملم)

±0.005ملم

خطأ في الإشارة(≥10 ملم)

±0.1%

خطأ التكرار

±0.001ملم(الاختبار الذاتي)

استقرار المؤشر

يتم اعتماد تقنية التقاطع الصفري والتردد المتعدد لضمان أن قيمة قياس السماكة لا تتأثر بقوة الردد ومعامل تخفيف المواد والكسب وارتفاع البوابة.ولها استقرار قياس عالية وموثوقية.

تواتر القياس

4 هرتز,8 هرتز,16 هرتز

Rالحل

0.1ملم,0.01ملم,0.001ملم(0.01 بوصة,0.001 بوصة,0.0001 بوصة)

مولد النبضات

يتم اعتماد انبعاث موجة مربعة سلبية، ويتم مطابقة عرض النبض والجهد تلقائيًا مع المسبار.

نطاق سرعة الصوت

400-19999م/س

كتلة المعايرة

4ملم(الصلب)

إيقاف التشغيل التلقائي

يمكن للمرء أن يختار 5 دقائق، 10 دقائق، 20 دقيقة وإغلاق يدوي.

معايرة المسبار

معايرة نقطة واحدة، معايرة متعددة النقاط

مكاسب

التحكم التلقائي في الزيادة، التحكم اليدوي في الزيادة

نطاق المكاسب

0 ~ 70 ديسيبل

وضع الكشف

تردد الراديو (RF) ، نصف موجة إيجابية (POS) ، نصف موجة سلبية (NEG) ، موجة كاملة (FULL)

وضع القياس

(1) MB-E: وضع القياس على أساس وقت الانتقال من الصدى الأولي إلى الصدى السفلي الأول. (2) E-E: وضع قياس طبقة الاختراق، الصدى Em?? En التعسفي اختياري. (3) ME-E:وضع قياس الصدى المتعدد؛ (4) THIN: وضع قياس الجدار الرقيق

الوضع الرقمي

وضع قيمة السماكة، وضع الفرق / معدل التقليل، وضع القيمة القصوى / الحد الأدنى

وضع الفحص A

متاحة

الوضع B-scan

متاحة

إشارة الارتباط

متاحة

إشارة البطارية

متاحة

اللغة

الإنجليزية

يونيت

ملم/بوصة

تشغيل القائمة

متاحة

وظيفة البرنامج

إعداد البوابة الديناميكية، إعداد الفراغ (ب(E-blank) ، تجميد الصدى، ترجمة الصدى وتوسيع النطاق

وظيفة التخزين

يمكنها تخزين 100،000 سمك (100 مجموعة ، 1000 في كل مجموعة) ، 500 مجموعة من أشكال الموجات A-scan و 500 مجموعة من أشكال الموجات B-scan في نفس الوقت.

ترقية برنامج المضيف

متاحة

دهو اللعب

3.5 "شاشة QVGA (320 × 240) ملونة TFT-LCD

نقل البيانات

يدعم الاتصالات المتسلسلة USB3.0 وينقل البيانات إلى الكمبيوتر.

درجة حرارة العمل

-10درجة حرارة50°C;مع متطلبات خاصة، يمكن أن تصل إلى - 20°C;

الجهد العامل

أربع بطاريات من طراز 5 AA عندما تكون الطاقة غير كافية يكون هناك إشارة منخفضة

الأبعاد الكلية

204 × 100 × 36(mم)

الوزن الإجمالي

310 غرام(بدون بطارية)
