تفاصيل المنتج:
|
| اسم المنتج: | مقياس سمك بالموجات فوق الصوتية الكهرومغناطيسية | نطاق القياس: | 1.5 ~ 240 ملم |
|---|---|---|---|
| رفع التخليص: | 0 ~ 3 مم | تردد التشغيل: | 4 ميجا هرتز |
| إبراز: | مقياس سماكة EMAT للاختبار غير الإتلافي,مقياس سماكة كهرومغناطيسي مع اقتران هوائي,قياس سماكة الاقتران الهوائي EMAT,electromagnetic thickness gauge with air coupling,EMAT air coupling thickness measurement |
||

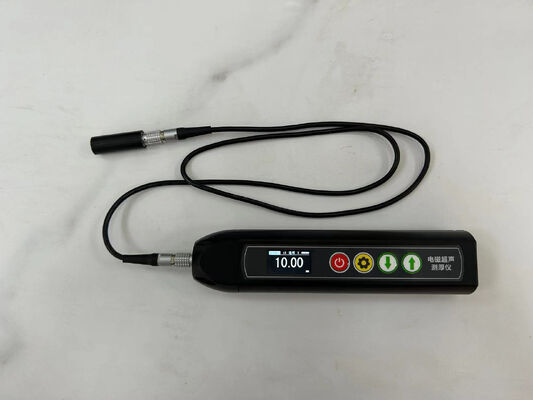

مقياس سماكة كهرومغناطيسي للاقتران الهوائي EMAT
مقدمة عامة
يعتمد الجهاز مبدأ الموجات فوق الصوتية الكهرومغناطيسية، وليست هناك حاجة لطحن سطح قطعة العمل أثناء عملية الكشف، ولا يلزم وجود عامل اقتران
المسبار والمضيف مدمجان، ويمكن استبدال المسبار
أنواع المجسات القابلة للتكوين: مسبار درجة الحرارة العادية: ≤ 120 درجة مئوية، 4 ميجاهرتز، يستخدم بشكل أساسي للكشف عن المواد ذات الحبيبات الدقيقة، مثل الفولاذ منخفض الكربون والألومنيوم وما إلى ذلك، مع مسافة رفع قصوى تبلغ 4 مم، مسبار درجة الحرارة العالية: ≤ 800 درجة مئوية، 4 ميجاهرتز، يستخدم بشكل أساسي لقياس المواد المغناطيسية ذات الحبيبات الدقيقة، مثل الفولاذ منخفض الكربون، مع مسافة رفع قصوى تبلغ 2 مم
تأثير الرفع: (تتعلق مسافة الرفع الفعلية بخصائص المواد ودرجاتها)، يمكن استخدام طبقة مضادة للصدأ أو رواسب الملح أو أي طلاء عازل آخر (الزيت، الورنيش، الخزف، البلاستيك، إلخ) كخلوص تشغيل
الميزات
# نوع قلم الجيب، بدون عامل اقتران، ومقياس سماكة بدون تلامس
# تصميم هندسة جسم الإنسان، هيكل مدمج، حجم صغير جدًا، سهل الحمل، التشغيل المحمول، امتصاص مغناطيسي قوي، يحسن ظروف الإجهاد
# قياس دقيق للسماكة، يمكنه المرور عبر الطلاء، دعم برنامج الخوارزمية الاحترافي، لا يحتاج إلى عامل اقتران، ولا يحتاج إلى طحن سطح قطعة العمل، يسمح بطلاء السطح المكتشف وطبقة التغليف، يسمح بعدم استواء سطح قطعة العمل
# يمكن تخزين سرعة الصوت متعددة المواد مسبقًا في الجهاز، ويمكن إضافة سرعة صوت المادة وحذفها ديناميكيًا في نفس الوقت. تزيد معايرة سرعة الصوت من وظيفة تعويض درجة الحرارة، وتحسن بشكل فعال دقة القياس
# يُسمح بطبقات التآكل ويمكن تحسين القياس بمسافة زيادة قصوى تبلغ 3 مم
# الحد الأدنى لقطر (انحناء) قطعة العمل التي يمكن اكتشافها هو 8 مم
# أقصى زاوية ميل للمسبار: 25 درجة
# طريقة إثارة المسبار: مغناطيس الماء
# نوع الموجة الصوتية: موجة القص
المعامل التقني
| نطاق القياس | 1.5 ~ 240 مم |
| خلوص الرفع | 0 ~ 3 مم |
| كسب الاستقبال | ≤ 100 ديسيبل |
| تردد التشغيل | 4 ميجاهرتز |
| درجة الحرارة المحيطة | -20 درجة مئوية إلى +50 درجة مئوية |
| تعويض سرعة الصوت في درجة الحرارة العالية | تعويض تلقائي |
| نطاق درجة الحرارة | -150 ~ 800 درجة مئوية (يمكن تخصيص درجة حرارة أعلى) |
| نوع المسبار | مسبار درجة حرارة الغرفة القياسي، مسبار درجة حرارة عالية اختياري، مسبار عالي التردد، مسبار منخفض التردد بدرجة حرارة عالية، مسبار مسح B |
| الدقة | 0.01 مم |
| النطاق القابل للتعديل لسرعة الصوت | 1000 ~ 9999 م / ث |
| وقت العمل المستمر | 3 ساعات |
| الحجم | 151 * 76 * 35 مم |
| الوزن | 220 جرام |
| وضع الإثارة | مغناطيس دائم |
| نطاق الخطأ | ≤ 10 مم، خطأ ±0.05 مم (> 10 مم + / - 0.01 + H / 200) مم (H هو سمك قطعة العمل) |
| مزود الطاقة | بطارية ليثيوم قابلة لإعادة الشحن |
التطبيق

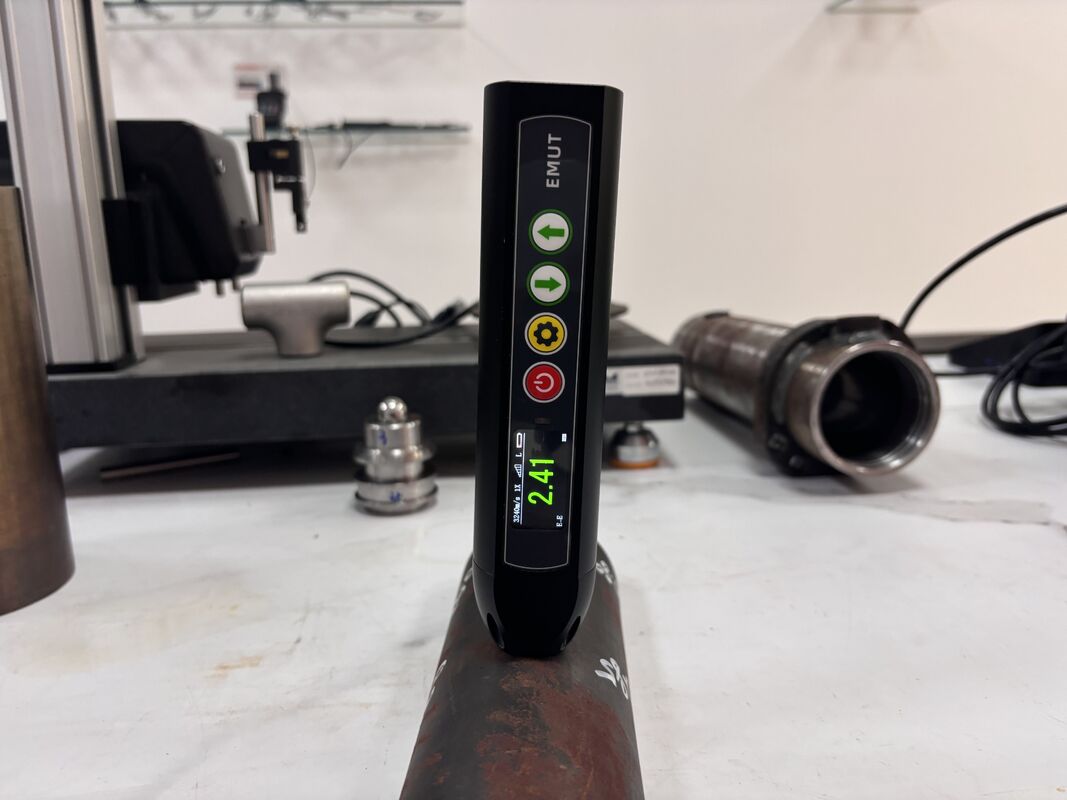

بدون عامل اقتران، وبدون تلامس، مع درجة حرارة عادية وأيضًا درجة حرارة عالية، يمكن لمقياس السماكة بالموجات فوق الصوتية الكهرومغناطيسية TG-14 اختبار سمك جميع أنواع المواد الموصلة مثل التيتانيوم والألومنيوم والنحاس والفولاذ المقاوم للصدأ وسبائك الفولاذ والفولاذ الكربوني والفولاذ المصبوب.
التسليم القياسي
مقياس السماكة بالموجات فوق الصوتية الكهرومغناطيسية TG-14
مسبار درجة الحرارة العادية
كتيب التعليمات
شهادة المعايرة
حقيبة حمل
الملحقات الاختيارية
درجة حرارة عالية
مسبار عالي التردد
مسبار منخفض التردد بدرجة حرارة عالية
مسبار مسح B
