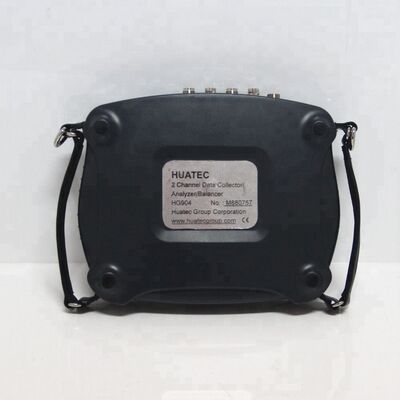

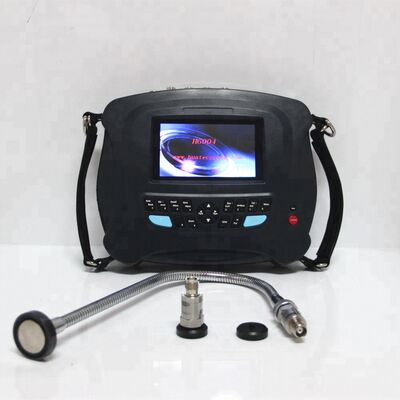

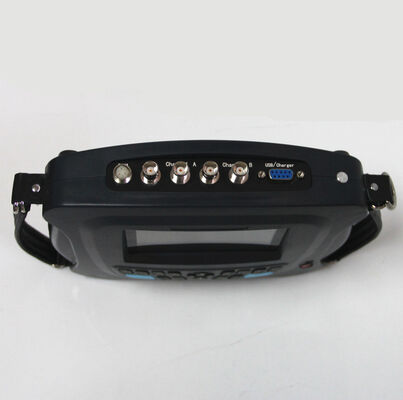

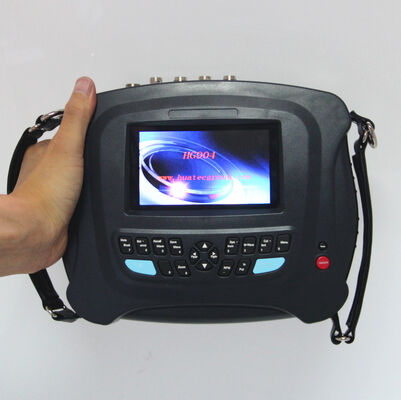

تحليل الاهتزازات 2 قناة جمع البيانات / المحلل / الموازنة

محلل الاهتزازات، جامع بيانات / محلل / موازن ثنائي القناة

يعد عدم التوازن أحد الأسباب الرئيسية لاهتزاز الماكينة. وتشير التقديرات إلى أن حوالي 50 بالمائة من جميع الأعطال ناتجة عن عدم توازن الدوارات. أفضل وسيلة للتخلص من عدم التوازن الميكانيكي هي الموازنة في الموقع. يعتبر HG904 Machinery Analyzer/Balancer مفيدًا بشكل خاص لهذا الغرض. يمكنه قياس شدة الاهتزاز؛ وتشخيص سبب الاهتزاز عن طريق تحليل طيف التردد. يمكن استخدامه أيضًا لقياس سرعة الدوران وطور الاهتزاز، وحساب وزن عدم التوازن وموقعه.

الميزات:

• سهل الاستخدام
• رسم توضيحي متجهي، تظهر عملية الموازنة والنتيجة بوضوح في لمحة
• تخزين بيانات موازنة 10 دوارات
• اختيار إزالة أو الاحتفاظ بالكتلة التجريبية
• تحليل نتيجة الموازنة إلى موقعين محددين
• نطاق الوزن التجريبي المحسوب وفقًا لوزن الدوار، وسرعة الدوران، ونصف القطر، ودرجة التوازن المطلوبة
• تم الحكم على صلاحية الوزن التجريبي تلقائيًا
• قياس دورة في الدقيقة والسعة والطور
• طيف FFT بـ 400 خط في الموقع ووظيفة التشخيص
• تجميع بيانات متزامن ثنائي القناة
• تضمين الأجهزة لـتشخيص المحمل والترس
• دالة التحويل لقياس التردد الطبيعي
• عرض شكل الموجة والطيف بواسطة شاشة LCD كبيرة
• تخزين قيم الاهتزاز وشكل موجة الاهتزاز

حالة التشغيل

• نطاق درجة الحرارة: من 5 درجة مئوية إلى 50 درجة مئوية
• الرطوبة النسبية:<85٪، غير مشبعة
• بدون غازات أكالة
• بدون مجال كهرومغناطيسي قوي وتأثير قوي

السلامة

لا يُسمح لـ HG904 بالتلامس مع الجزء المتحرك من الماكينة.

المواصفات

• نطاق سرعة الدوران للموازنة الديناميكية: 70-60000 دورة في الدقيقة
• نطاق تلقائي ونطاق يدوي قابلان للتحديد
• دقة قياس الاهتزاز: 5٪

• أجهزة الاستشعار: مقياس تسارع بيزو كهربائي، سرعة مغناطيسية كهربائية، إزاحة إيدي وغيرها.
• 8^th-مرشح مضاد للتشويش من الدرجة، مرشح تمرير النطاق RPM
• إشارة الإدخال: مقياس التسارع والجهد

• تحليل طيف السعة: 100 سطر إلى 400 سطر (تكبير/تصغير)، نافذة هانينغ
• المدى الترددي لتحليل الطيف: 100، 200، 500، 1 كيلو هرتز، 2 كيلو هرتز، 5 كيلو هرتز، 10 كيلو هرتز (فقط لأخذ العينات أحادية القناة)
• تخزين البيانات:400 شكل موجةمن 1024 نقطة و 400 مجموعة بيانات

• نطاقات السعة واستجابة التردد لقياس الاهتزاز الكلي:

• 	نطاقات السعة	استجابة التردد
  الإزاحة	0.003 – 5 مم ذروة إلى ذروة	10 – 500 هرتز
  السرعة	0.2 – 200 مم/ثانية RMS حقيقية	10 – 1000 هرتز
  التسارع	0.5 – 250 م/ث2ذروة	20 – 5000 هرتز
  المغلف	0.1 – 20 وحدة RMS حقيقية	5-1000 هرتز من 15-40 كيلو هرتز
  الجهد	0.1 – 10 فولت ذروة إلى ذروة	10 – 10000 هرتز

• المفكرة: 10 رموز حالة للفحص البصري
• الإخراج: USB للتواصل مع الكمبيوتر
• الطاقة: بطارية Ni-MH قابلة لإعادة الشحن لمدة 8 ساعات تشغيل مستمر، تحذير انخفاض البطارية
• بيئة التشغيل: 0~55^oC، 90٪ رطوبة غير متكثفة
• قياس سرعة الدوران باستخدام مستشعر الخلية الضوئية
• النطاق الديناميكي: 60 ديسيبل مع نطاق كسب قابل للتعديل 48 ديسيبل
• الأبعاد: 21 × 13 × 4 سم؛ الوزن: 1.2 كجم (شامل البطاريات)

قائمة التعبئة
HG904 جامع بيانات الاهتزاز 1
مقياس تسارع 2
حامل مغناطيسي 2
مسبار تمديد فولاذي 1
شاحن بطارية 1
كابل مقياس تسارع 3
كابل اتصال RS232c 1
وحدة الموازنة 1
مستشعر و كابل Tacho/Trigger 1
مجموعة ورق عاكس 1
دليل البدء السريع 1
قرص مضغوط للبرامج 1
شهادات HG904 وأجهزة الاستشعار 3
حقيبة حمل 1
