تفاصيل المنتج:
|
| اسم المنتج: | محلل الاهتزاز | دقة: | ± 5 ٪ |
|---|---|---|---|
| شاحن: | 8.V، 2A | الوظائف الرئيسية: | قناة واحدة أو متعددة القنوات متزامن |
| إبراز: | تحليل الاهتزاز بأربع قنوات,محلل اهتزازات بمنفذ إدخال متعدد الاستخدامات,معدات اختبار غير إتلافي متعددة الوظائف,versatile input port vibration analyzer,multi-functional non-destructive testing equipment |
||

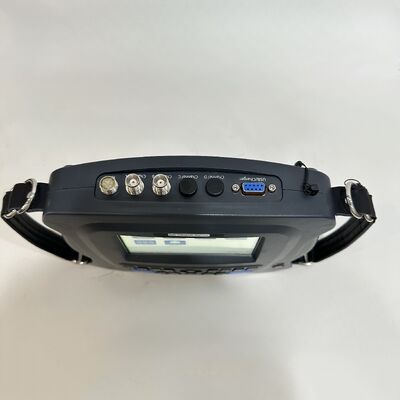

يتميز بمنفذ إدخال متعدد الاستخدامات يمكن توصيله بأنواع مختلفة من المستشعرات، محلل اهتزازات متعدد الوظائف بأربعة قنوات

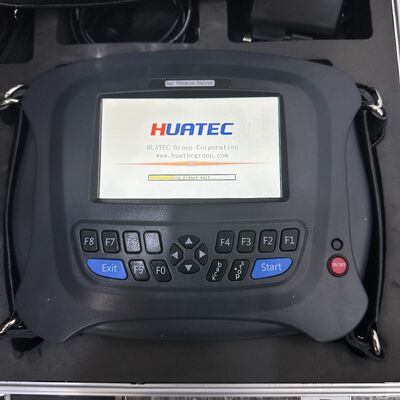

جهاز HUATEC HG-904A متعدد الوظائف بأربعة قنوات، يتميز بمنفذ إدخال متعدد الاستخدامات يمكن توصيله بأنواع مختلفة من المستشعرات. يستخدم تقنيات إلكترونيات دقيقة متقدمة وتحليل الإشارات وتشخيص الأعطال، ويدمج قدرات مراقبة حالة المعدات وتشخيص الأعطال في وحدة واحدة.
تتضمن أداة التحليل وظيفة الحصول على بيانات الاهتزازات بأربعة قنوات، والتي يمكنها إكمال قياس الاهتزازات في الموقع وتخزين عشرات الآلاف من قيم ميزات الاهتزازات والأطياف لنقاط القياس تلقائيًا. يمكنه أيضًا عرض قناة واحدة إلى أربع قنوات من الموجات والأطياف بشكل متزامن في الموقع. بالإضافة إلى ذلك، يمكن أن يعمل ككاشف عدم توازن، ويكمل التحقق من التوازن الديناميكي من جانب واحد أو مزدوج في الموقع.
BT4 & IP54
يرجى ملاحظة: هناك فرق كبير في تكوين الأجهزة بين القنوات الرباعية والقنوات المزدوجة.
| الوظيفة الرئيسية | الموديل | |
| الموديل | HG-904A4 | HG-904A2 |
| كمية القنوات | أربع قنوات | قناتين |
| الوظائف الرئيسية | ||
|
1، فحص متزامن بثلاث قنوات، مع تسارع وسرعة وإزاحة وقيم التفاف المحور التي يتم جمعها في وقت واحد من كل قناة، بالإضافة إلى رسومات طيف التردد لمعلمات الإنذار.
|
نعم | قناة واحدة |
| 2، الحصول المتزامن لقناة واحدة أو متعددة القنوات لأي معلمة، وأي نطاق تردد، وأي رسم بياني. | 1 أو 2 أو 3 أو 4 قنوات | 1 أو 2 قناة |
| 3، تتبع المحور، تحليل البدء والإيقاف، اختبار التأثير. | نعم | لا |
| 4، المراقبة في الوقت الفعلي لقيم الأجهزة والتحليل في الوقت الفعلي لرسومات الاتجاه لأي معلمة وأي نطاق تردد؛ التحليل في الوقت الفعلي لطيف التردد والموجة. | 1 أو 2 أو 3 أو 4 قنوات | 1 أو 2 قناة |
| 5، تقنية مراقبة نبضات تأثير محمل الدوران (الحكم على تشحيم المحمل والتأثير) | اختياري (ملاحظات الطلب) | اختياري (ملاحظات الطلب) |
| 6، موازنة مستوى واحد أو مستويين | نعم | نعم |
| 7، نظام تحليل برنامج إدارة المعدات | نعم | نعم |
| 8، يمكن توصيله بمستشعر ICP، ومستشعر الشحن، ومستشعر إزاحة التيار الدوامي، ومستشعر السرعة الكهرومغناطيسي | نعم | نعم |
| 9، تحليل الطور النسبي | اختياري (ملاحظات الطلب) |
اختياري (ملاحظات الطلب) |
الوظيفة الرئيسية
منافذ إدخال متعددة الوظائف لمختلف المستشعرات: (الكهروضغطية، الكهرومغناطيسية، التيار الدوامي، ICP)

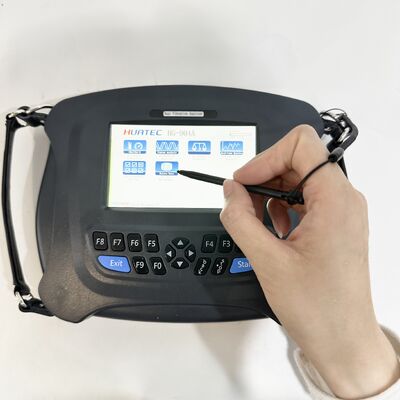

-- شاشة ملونة مقاس 5 بوصات بواجهة صينية لعرض مرئي واضح وجميل
-- مساحة تخزين ضخمة مع محرك أقراص ثابتة بسعة 16 جيجابايت يمكنه تخزين عشرات الآلاف من قيم ميزات الاهتزازات والأطياف لنقاط القياس تلقائيًا
-- الحصول المتزامن بأربعة قنوات مع أخذ عينات AD 24 بت
-- طيف FFT بـ 1600 أو 3200 أو 6400 أو 12800 خط
-- واجهة اتصال USB 2.0 مع عرض قائمة نمط Windows الصيني الجديد تمامًا لتسهيل التشغيل
-- تردد التحليل يصل إلى 35 كيلو هرتز مع 8 مستويات اختيارية
-- تحليل ديناميكي عالي السرعة كامل الوظائف، بما في ذلك طيف السعة، وطيف الطاقة، والطيف اللوغاريتمي، وما إلى ذلك.
-- عرض قيم ميزات المجال الزمني المختلفة، بما في ذلك قيمة الذروة، وقيمة الذروة إلى الذروة، والقيمة الفعالة، وعامل الذروة، والالتواء، والتفرطح، وما إلى ذلك.
-- وظائف تحليل وتشخيص متعددة: تحليل المحمل/الترس (تحليل التضمين المغلف) تشخيص الأعطال، (اختبار الطرق) تشخيص التردد الطبيعي، إلخ.
-- تخزين وتشغيل البيانات/السجلات لتوازن الدوار
-- يمكن إزالة أو الاحتفاظ بوزن الاختبار بشكل انتقائي ويمكن تقدير جودته
-- عملية موازنة عالية الدقة مع موازنة سريعة لقياس وعرض قيم الاهتزازات والسعات والأطوار
-- الكشف عن أعطال المحمل/الترس وتشخيصها باستخدام تضمين مغلف الأجهزة
-- قياس السرعة، وقياس الضوضاء، وقياس الطور، وتشخيص الطور
-- الإعداد اليدوي لعتبة الزناد (كبيرة، متوسطة، صغيرة)
-- يمكن تجهيزه ببرنامج EMD لنظام إدارة المعدات (بما في ذلك قاعدة بيانات المحامل)
مواصفات الأجهزة
| الإحصائيات | المواصفات |
| الموديل | HG-904A4 بأربعة قنوات / HG-904A2 بقناتين |
| كمية القنوات | أربع قنوات اهتزاز، قناة واحدة لمقياس سرعة الدوران |
| الوظائف الرئيسية | الحصول المتزامن لقناة واحدة أو متعددة القنوات للمعلمات المختلفة بما في ذلك التسارع والسرعة والإزاحة والمغلف المحوري |
| الدقة | ±5% |
| تحويل A/D | أخذ عينات AD 24 بت |
| شاشة LCD | يدعم إدخال شاشة اللمس، شاشة ملونة مقاس 5 بوصات |
| نطاق مقياس سرعة الدوران | 120—12000 دورة في الدقيقة |
| نطاق درجة حرارة الجهاز | -20—55 درجة مئوية |
| نطاق درجة حرارة المستشعر | -20°—120°C |

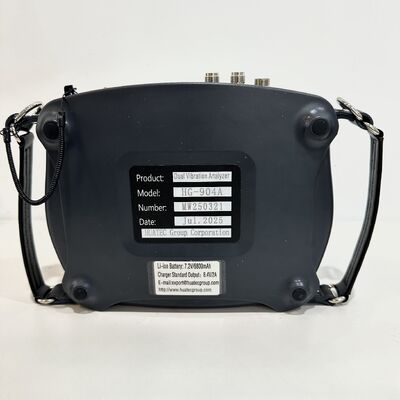

| بطارية قابلة لإعادة الشحن | بطارية ليثيوم قابلة لإعادة الشحن 7.2 فولت، 6800 مللي أمبير؛ وقت الشحن 7 ساعات، وقت العمل المستمر 8 ساعات |
| الشاحن | 8.V، 2A |
| مكتبة التشخيص | قاعدة بيانات المحامل |
| وظيفة القياس والنطاق |
يقيس في وقت واحد أربع قيم للمعلمات وأطياف معلمات الإنذار بحساسية 100 مللي فولت/جم تسارع 0.1——199.99 م/ث² سرعة 0.1——199.99 ملم/ث إزاحة 1 ميكرومتر——1999 ميكرومتر قيمة المغلف المحوري 0.1——30 م/ث² |
| وظيفة تحليل البرمجيات | تحليل طيف الاهتزازات وشكل الموجة في المجال الزمني، وتحليل المغلف، ووظيفة التشخيص الدقيق للأعطال للمحامل الدوارة (أربعة أجزاء) وظيفة تشخيص الأعطال المنفصلة: يحتوي جهاز الأجهزة على وظيفة تشخيص أعطال منفصلة لجمع أطياف المعلمات الأخرى، وcepstrum، والطيف اللوغاريتمي، وتشخيص طيف الطاقة (الحصول في الوقت الفعلي والعرض في الوقت الفعلي) |
| سعة التخزين | 16 جيجابايت |
| واجهة خارجية | الشحن والاتصال USB2.0 |
| وظيفة إخراج التقرير | يكشف عن إخراج تقرير البيانات |
| نطاق استجابة تردد قياس الاهتزازات: | 2—35 كيلو هرتز |
| أنواع المستشعرات القابلة للتوصيل: | مستشعر التسارع الكهروضغطي، مستشعر ICP، مستشعر السرعة الكهرومغناطيسي، مستشعر التيار الدوامي |
نظرة عامة على البرنامج
مع التطور السريع لإنترنت الأشياء ومنصات البيانات الضخمة، قمنا بدمج المزايا الوظيفية لنظام البرامج الحالي لدينا واعتمدنا نظام Windows.Net 3.5-5.0، ومجموعة Microsoft Visual Studio 2019، وقاعدة بيانات MySQL. يعتمد الاتصال بين نظام البرنامج وجامع البيانات على بنية UDP موحدة، وقد تم تصميم نظام البرنامج بإصدارات شبكة مستقلة. بعد ما يقرب من عام من الجهود، أطلقنا أحدث إصدار من نظام المراقبة والتشخيص الذكي للمعدات المؤسسية (المشار إليه فيما يلي باسم نظام EMD). من خلال الاستفادة من تشغيل برنامج العميل المرن ومزايا أداة التحليل الشاملة، يمكن للمستخدمين مراقبة البيانات بشكل أكثر ملاءمة وتحليل أسباب الحالات الشاذة بشكل أكثر فعالية. يتوافق برنامج النظام مع جامعي بيانات الشبكة متعددة القنوات، وجامعي المراقبة اللاسلكية، وأجهزة التحليل المحمولة في وضع عدم الاتصال. أثناء تحليل اتجاهات البيانات عبر الإنترنت، يمكن لجهاز التحليل المحمول أن يكمل جمع البيانات لجعل تحليل المعدات في الموقع أكثر شمولاً، وبالتالي تحليل اتجاهات الوحدة والحالات الشاذة بشكل شامل، وتحديد أسباب الحالات الشاذة بدقة، وتعظيم حماية المعدات في الموقع.
مواصفات البرنامج
| الإحصائيات | |
| الوظائف الرئيسية |
1. يتطلب النظام عرض أربع معلمات في وقت واحد: التسارع والسرعة والإزاحة والمغلف المحوري.
2. يمكن استرجاع وعرض مخططات الاتجاه لأي معلمة عن طريق تحديد الوقت.
3. يمكن عرض مخطط اتجاه واحد للمعلمة ومخطط شكل الموجة ومخطط تحليل طيف التردد على نفس الواجهة.
4. يمكن عرض أربعة مخططات اتجاه للمعلمات (التسارع والسرعة والإزاحة والمغلف المحوري) على نفس الواجهة.
5. يمكن عرض مخطط اتجاه ثلاثي المعلمات للتسارع والسرعة ودرجة الحرارة (بما في ذلك مخططات تحليل طيف تردد التسارع والسرعة) على نفس الواجهة.
6. يتضمن تحليل المجال الزمني 13 مؤشرًا تشخيصيًا للأعطال الحساسة.
7. تتوفر وظيفة تحليل الارتباط الذاتي.
متطلبات توسيع وظائف النظام: 8. مرجع التنبؤ بالعمر المتبقي للمحمل.
9. يجب أن تحتوي مخططات الاتجاه وتحليل طيف التردد على آراء مرجعية للتشخيص الذاتي.
10. يمكن تصدير التقارير بنقرة واحدة.
11. مطلوب وظيفة تشخيص وتحليل متعددة المعلمات ومتعددة الأبعاد.
إحصائيات حالة تشغيل وصيانة النظام: 12. يتم عرض إحصائيات حالة الإنذار.
13. يتم عرض حالة تنفيذ الخطة.
إدارة تشغيل وصيانة النظام: 14. يمكن عرض حالة جامعي البيانات.
15. يمكن عرض حالة المعدات.
يتوفر استيراد جرد المعدات بنقرة واحدة. |
