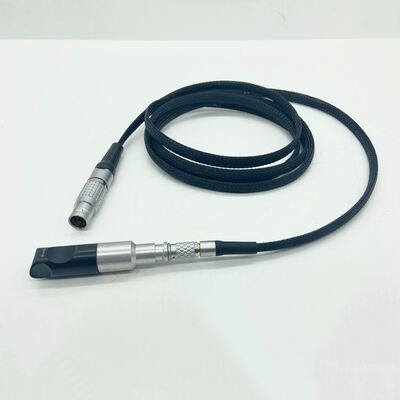

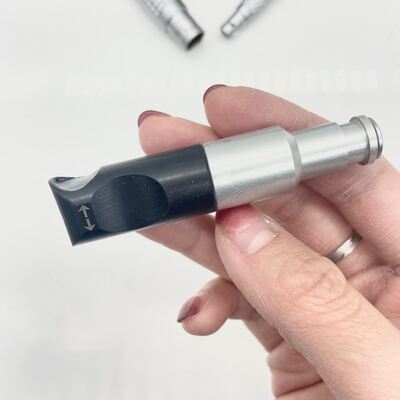

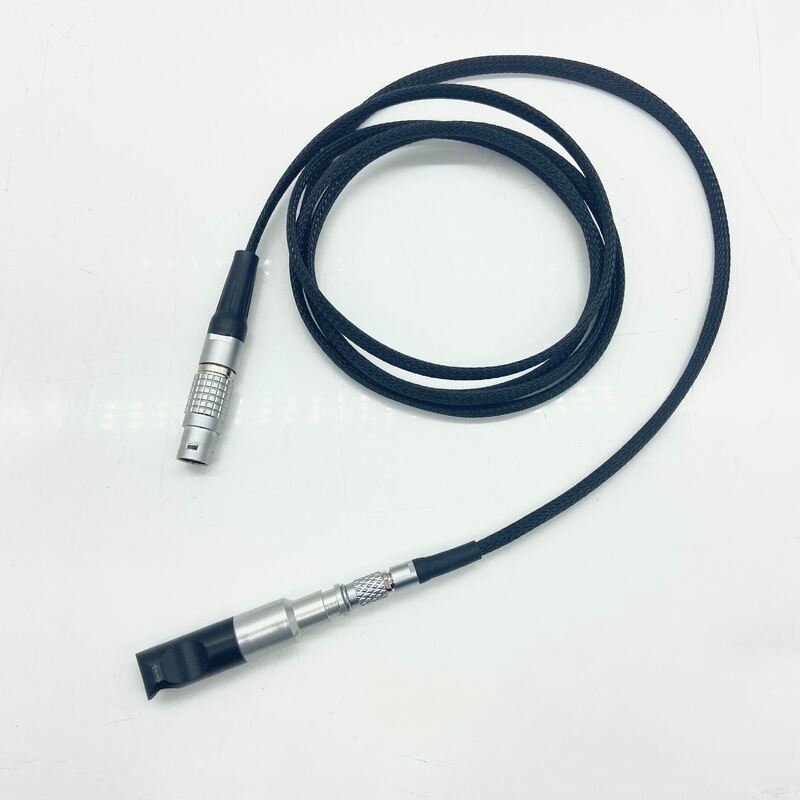

جهاز تحديد موقع جيه 3S Eddy Current Probe

مستشعر مسبار التيار الدوامي GE Locator 3S

مستشعر مسبار التيار الدواميالوصف

وجد باحثو المستشعرات لدينا أن تصميم المسبار وهيكل المسبار المناسب يمكن أن يعزز إشارة العيب التي لا يمكن اكتشافها بخلاف ذلك، مما يجعل من السهل اكتشافها. بعد سنوات من الخبرة والتصميم الدقيق والتحكم الصارم في جودة التفاصيل، نقدم أنواعًا مختلفة من مسبار الكشف عن مستشعر التيار الدوامي عالي الأداء، والذي يمكن أن يتكيف مع استخدام أنواع مختلفة من أدوات اختبار التيار الدوامي. عند اختيار مقياس التيار الدوامي من سلسلة ET والمسبار المطابق له، يمكن الحصول على أفضل أداء مطابق وأعلى حساسية للكشف. تشمل مجسات المستشعر التي نقدمها: ملف التفاضل، والمطلق، والانعكاس (التقاط القيادة)، توفر سلسلة المجسات القياسية التفاضلية، والتفاضلية، والمطلقة، والانعكاس لمعظم تطبيقات عملائنا، مثل الكشف عن عيوب السطح وتقييمها، والكشف عن الشقوق الداخلية في ثقوب البراغي، وتآكل أنابيب المبادلات الحرارية والتشقق والتآكل، وتآكل الهياكل متعددة الطبقات والكشف عن تشققات اللحام المغناطيسي.

اختيار مسبار المستشعر

عندما يكون لدى العملاء متطلبات خاصة لمشروع الاختبار أو لا يعرفون الكثير عن مواصفات المسبار، واختيار الوظيفة، يرجى تقديم المعلومات التالية، وسنقدم الاختيار الموصى به: 1، مادة قطعة العمل التي تم فحصها والمعالجة الحرارية؛ 2. الحجم المادي، السطح ونهاية مادة قطعة العمل المراد فحصها؛ 3. الشركات المصنعة وطرازات الأدوات المستخدمة للاختبار؛ 4. محتويات ومعايير عناصر الاختبار؛ 5. اكتشف السرعة أو الإيقاع. يمكن تقسيم المسبار إلى النوع البارامتري ونوع المحول وفقًا لإشارة الإخراج المختلفة لملف الكشف. التردد العام هو 10 هرتز - 10 ميجاهرتز. وفقًا لمادة الاختبار المختلفة، يمكن الاختيار باستخدام ملف الإثارة أو بدون ملف الإثارة.

نوع مسبار المستشعر

وفقًا لمتطلبات الاختبار، يمكن تكوينه بمجموعة متنوعة من المجسات: نقطة، مستوى، مسبار قوس / ملف تعريف، داخل / خارج من خلال المسبار، مسبار دوار، فصل مادة الصلابة، الموصلية، مسبار سمك الطلاء، وفقًا لمتطلبات اختبار المنتج للعميل، قم بتخصيص مسبار الكشف الأنسب.

استخدام مجسات المسبار

يحتوي مسبار التيار الدوامي العام على زاوية كشف معينة، وفقًا لمتطلبات الكشف، وفقًا لاتجاه حركة قطعة العمل والمسبار بالنسبة لبعضهما البعض لضبط زاوية المسبار، سطح الكشف عن المسبار عموديًا على سطح قطعة العمل المكتشفة (الموضوعة، مسبار النقطة)، يحافظ المسبار وقطعة العمل على سرعة موحدة نسبيًا، ويحافظ على مسافة رفع مستقرة نسبيًا، وعادة ما تكون مسافة الرفع بين 0.2-0.8 مم هي الأفضل. اضبط نطاق كسب الأداة بدقة وفقًا لاحتياجات الرفع المختلفة.

عملية الضبط:

1. ضع عينات قياسية؛

2، اضبط اتجاه حركة المسبار، التثبيت الرأسي؛

3، ضبط الرفع إلى 0.2-0.8 مم (وفقًا لخشونة سطح قطعة العمل، التفاوت في الأبعاد)؛

4، قم بتشغيل البرنامج، واضبط التردد والكسب حتى ينذر عيب العينة القياسية في الموضع الحرج. (سيؤدي رفع المسبار قريبًا جدًا إلى تشبع الإشارة، وستؤدي المسافة البعيدة جدًا إلى ضعف الحساسية).

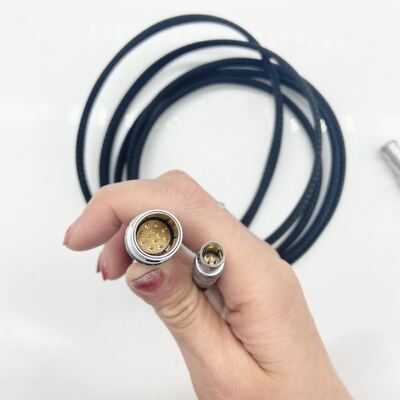

استخدام كابل المسبار

وفقًا للواجهة المختلفة للأداة باستخدام هياكل مختلفة لصنع كابل المسبار، يحتاج الإنتاج العام لخط المسبار إلى معرفة واجهة الأداة وتعريف الواجهة، وفقًا للتعريف المختلف لكابل المسبار. يمكن لشركتنا توفير مجسات التيار الدوامي وكابلات المسبار لأجهزة GE locator و Olympus NORTEC والأجهزة الأخرى.
