تفاصيل المنتج:
|
| عرض النطاق الترددي: | 2.5 ميجا هرتز ~ 6 ميجا هرتز | إرسال: | ± 600V_400Hz_125ns |
|---|---|---|---|
| يكسب: | تلقائي 0 ~ 96 ديسيبل، الخطوة 1 ديسيبل | دقة القياس: | ± 0.01 ملم |
| نطاق فعال: | 0.75~1280 ملم | نطاق سرعة الصوت: | 400 ～ 9999 م/ث |
| رفع المسافة: | 5 مم (ألومنيوم)، 4 مم (فولاذ كربوني)، 3 مم (فولاذ مقاوم للصدأ) | وضع القياس: | صدى واحد (I-E) ، صدى مزدوج (E-E) |
| تواصل: | RS-485 أو USB2.0 | شاشة العرض: | 1.47 بوصة 320×172 IPS_LCD |
| إبراز: | مقياس سمك بالموجات فوق الصوتية الكهرومغناطيسية,مقياس سمك مع تعويض درجة الحرارة,جهاز اختبار سمك اختراق الطلاء,temperature compensation thickness gauge,penetrate coating thickness tester |
||

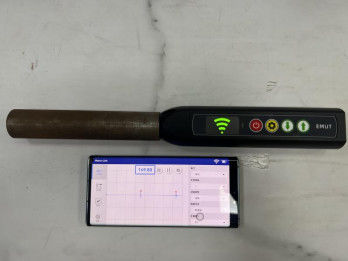

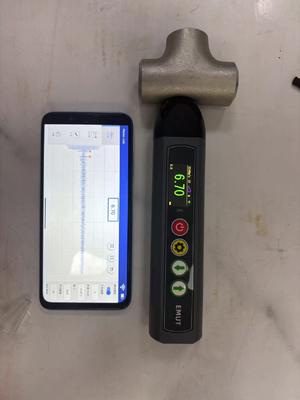

طلاء اختراق تعويض درجة الحرارة TG-14 مقياس سمك الموجات فوق الصوتية الكهرومغناطيسية
TG-14+ مقياس سمك الموجات فوق الصوتية الكهرومغناطيسية هو أداة قياس سمك صغيرة جدًا وغير تلامسية لا تتطلب موصلًا صوتيًا ويمكنها قياس سمك المواد المعدنية أو الموصلة مغناطيسيًا.
المعلمات الأساسية:
| أخذ العينات | 80MSPS |
| عرض النطاق الترددي | 2.5 ميجاهرتز ~ 6 ميجاهرتز |
| الإرسال | ±600V_400Hz_125ns |
| الكسب | تلقائي 0 ~ 96 ديسيبل، خطوة 1 ديسيبل |
| دقة القياس | ±0.01 مم |
| نطاق سرعة الصوت | 400 ~ 9999 م/ث |
| النطاق الفعال | 0.75 ~ 1280 مم |
| الدرجة المتوسطة | L، M، H تروس قابلة للتعديل |
| مسافة الرفع | 5 مم (ألومنيوم)، 4 مم (فولاذ كربوني)، 3 مم (فولاذ مقاوم للصدأ) |
| نطاق القياس | قياس الفولاذ الكربوني — 1X:160 مم 2X:320 مم 3X:640 مم 4X:1280 مم |
| نوع القياس | الألومنيوم والنحاس والحديد والفولاذ الكربوني والفولاذ المصبوب وسبائك الفولاذ والفولاذ المقاوم للصدأ وسبائك التيتانيوم والمواد المعدنية الأخرى |
| قناة القياس | 2* قطعة رقيقة، للأغراض العامة، قضيب |
| وضع القياس | صدى واحد (I-E)، صدى مزدوج (E-E) |
| نمط البحث | الحدود - الحدود، القمة - القمة، القمة - الحدود |
| الوظيفة المساعدة | التجميد التلقائي، الكسب التلقائي، النوم التلقائي، عرض شكل موجة المسح A، هاتف متصل بشبكة Wi-Fi |
| وظيفة التصحيح | تعديل ارتفاع البوابة، تعديل التعتيم المؤجل، تعديل الكسب اليدوي، معايرة سرعة الصوت، تعويض درجة الحرارة العالية |
| الاتصال | RS-485 أو USB2.0 |
| الشاحن | 5V2A، واجهة Type-C القياسية |
| شاشة العرض | 1.47 بوصة 320× 172 IPS_LCD |
| حجم الجسم | 178.4 مم× 42 مم× 32 مم |
| عمر البطارية | بطارية ليثيوم 3.7 فولت 3400 مللي أمبير في الساعة لمدة 6 ساعات |
| الوزن | غلاف معدني: 358 جرامًا غلاف حقن B: 255 جرامًا حقن C + تفكيك سريع: 289 جرامًا |
التكوين القياسي
| الرقم التسلسلي | الاسم | الكمية | العلامة |
| 1 | الآلة المضيفة | 1 | |
| 2 | مسبار درجة الحرارة العادية | 1 | 4 ميجاهرتز، 42 مم*32 مم |
| 3 | كابل الشحن | 1 | |
| 4 | قابس الشحن | 1 | |
| 5 | كتيب | 1 | |
| 6 | كتلة اختبار القاعدة الحديدية | 1 | |
| 7 | كتلة اختبار القاعدة الألومنيوم | 1 | |
| 8 | صندوق التعبئة | 1 |
العناصر الاختيارية (يمكن طلبها حسب الحاجة، غير مضمنة في التكوين القياسي)
| SN. | الاسم | الكمية | العلامة |
| 1 | مسبار درجة الحرارة العالية | 1 | 4 ميجاهرتز، Φ33 مم*40 مم |
| 2 | مسبار درجة الحرارة العادية بقطر صغير | 1 | 4 ميجاهرتز، Φ13 مم*36 مم |
| 3 | مسبار درجة الحرارة العادية بقطر كبير | 1 | 4 ميجاهرتز، Φ40 مم*60 مم |
| 4 | الهاتف المحمول | 1 | الهواتف التي تدعم Android و HarmonyOS |
| 5 | الوسادة | 1 | دعم Android، HarmonyOS Pad |
| 6 | الساعة | 1 | الساعات التي تدعم Android و HarmonyOS |
| 7 | برنامج الكمبيوتر العلوي | 1 | برنامج التطبيق |
خصائص الأداة
l حجم صغير، سهل الحمل
l متطلبات سطح قطعة العمل ليست عالية، السطح الخشن بدون معالجة الطحن، يمكنه تحقيق قياس غير تلامسي
l إنه غير حساس للطلاء ويمكن استخدامه لقياس سمك الأجزاء المطلية
l بدون موصل صوتي، يمكن تحقيق قياس سمك قطعة العمل ذات درجة الحرارة العالية، ويمكن إجراء تعويض درجة الحرارة
الميزات العامة:
أ. تتكون الأداة من مضيف وهاتف محمول، وكلاهما متصلان لاسلكيًا عبر Wifi
ب، تعتمد الأداة مبدأ الموجات فوق الصوتية الكهرومغناطيسية، ولا تحتاج عملية الفحص إلى تلميع سطح قطعة العمل، ولا يلزم وجود عامل اقتران
ج، المسبار والمضيف مدمجان، ويمكن استبدال المسبار
د، متصل بالهاتف المحمول، الكمبيوتر اللوحي بعد المسح A، المسح B بوظيفتين
هـ، نوع المسبار القابل للتكوين: المسبار (≤80℃، قياس قصير المدى)، مسبار درجة الحرارة العالية (≤800℃، قياس قصير المدى)
و، مقبض درجة الحرارة العالية القابل للتكوين: مقبض قصير (لتلبية متطلبات الفحص حتى 350℃، قياس قصير المدى)، مقبض طويل (لتلبية متطلبات الفحص حتى 800℃، قياس قصير المدى)
