تفاصيل المنتج:
|
| اسم المنتج: | كتلة المعايرة | نموذج: | با-أ |
|---|---|---|---|
| مادة: | الكربون الصلب | يكتب: | ترتيب المرحلة |
| إبراز: | تعديل الكتلة المرحلية,معدات NDT من النوع A,الاختبار غير التدميري للكتل المعايرة,Type A block NDT equipment,Calibration block non-destructive testing |
||

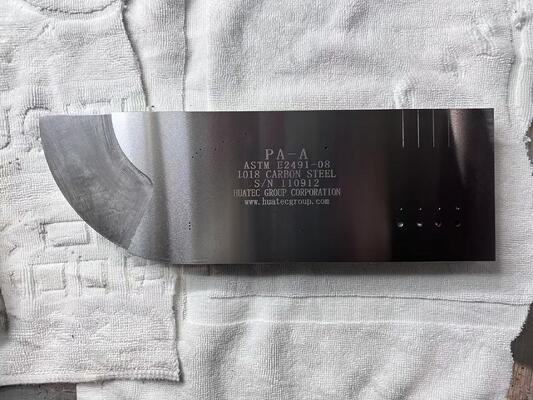

مجموعة مرحلية من نوع A كتلة كتلة معايرة - خدمة NDT
الوصف
يتم استخدام كتلة المعايرة من النوع A خلال الإعداد الأولي ومعايرة وحدة الموجات فوق الصوتية. يمكن استخدام هذه الكتلة لأداء مهام مثل التحقق من زاوية شعاع,معايرة تأخير الكين ، معايرة الحساسية ، أداء DAC / TCG وغيرها. هذه الكتلة لها أبعاد مماثلة للكتلة من نوع IIW ،ولكن تم تصميمها خصيصا لتطبيقات التسلسل المرحلي.
تتضمن الكتل كل من نصف قطرها 100.0mm و 50.0mm ، (19) من خلال ثقوب بعرض 1.0mm ، (1) من خلال ثقب بعرض 2.0mm ، (4) FBHs بعرض 2.0mm x 2.0، 4.0، 6.0، وعمق 8.0 ملم، (4) FBHs في قطر 4.0 ملم × 1.0، 3.0، 5.0، وعمق 7.0 ملم، (3) FBHs في 2.0 ملم قطر × 3.0 ملم عمق معالجة في نصف قطر 50 ملم، و (4) خروقات EDM في 0.10203، و 0.4 ملم عميق × 0.5 ملم عريض × 25.0 ملم طويلة.
أبعاد الكتلة هي 25.0mm سميكة x 100.0mm ارتفاع x 300.0mm الطول. وفقا ل PH أداة الرسم رقم 10217.
