تفاصيل المنتج:
|
| اسم: | كاشف العيوب بالموجات فوق الصوتية | يستخدم: | الاختبارات غير المدمرة الصناعية NDT |
|---|---|---|---|
| وظيفة: | العيوب الداخلية (الشقوق، الرخاوة، المسام، الادراج، الخ) | تردد تكرار النبض: | تلقائي أو يدوي، قابل للتعديل بشكل مستمر من 100 هرتز إلى 1000 هرتز، بمعدل 10 هرتز |
| إبراز: | كاشف عيوب الموجات فوق الصوتية FD540mini,كاشف عيوب رقمي مع ضمان,معدات الاختبار بالموجات فوق الصوتية المحمولة,digital flaw detector with warranty,portable ultrasonic testing equipment |
||

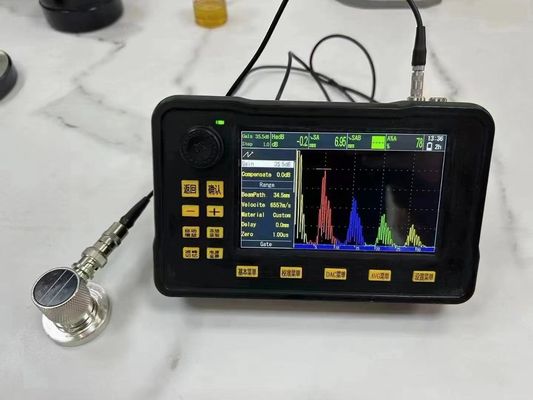

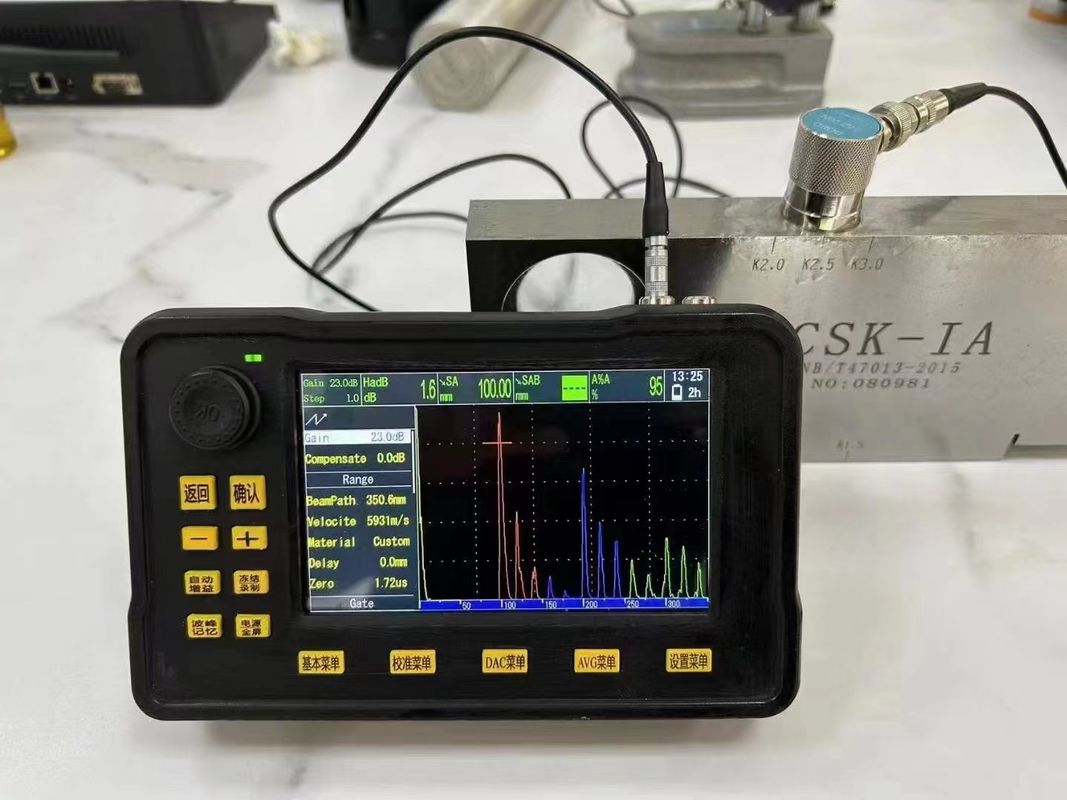

كاشف أخطاء رقمي بالموجات فوق الصوتية FD540mini
جهاز الكشف عن العيوب بالموجات فوق الصوتية FD540mini هو نوع جديد من منتجات الاختبار بالموجات فوق الصوتية التي أطلقتها شركتنا ، وتستخدم على نطاق واسع في الصناعات مثل الغلايات وأوعية الضغط والطاقة والبترول والكيمياءالنفط البحري، خطوط الأنابيب، بناء السفن، السيارات، التصنيع الميكانيكي، المعادن، معالجة المعادن، الهياكل الفولاذية، وسائل النقل السكك الحديدية، والطاقة النووية، والجامعات، الخ.تحديد الموقع، تقييم وتشخيص العيوب الداخلية المختلفة (الشقوق والرخصة والمسام والإدماج، الخ) في قطع العمل. هذا الكاشف الأخطاء بالموجات فوق الصوتية الرقمية له هيكل مضغوط، شكل موجة مستقرة،تحمل قوي، حساسية عالية، استجابة سريعة، ووتيرة الإصدار المتكررة القصوى تصل إلى 10000 هرتز. هو منتج الكشف عن العيوب بالموجات فوق الصوتية المحمولة للغاية.
الخصائص
1: الجسم خفيف الوزن ومناسب للعمل بيد واحدة.
2: PD65W الشحن السريع + 12 ساعة طويلة من عمر البطارية.
3: 5.0 بوصة IPS شاشة عالية الوضوح مع واجهة واجهة جديدة تماما.
4: دعم لمسة الشاشة الكاملة، تشغيل الإيماءات السريعة، لوحة مفاتيح افتراضية
سهلة الاستخدام
5: مع DAC، AVG، مكاسب تلقائية، الذكاء ذروة، نصف فترة الألوان، B-مسح
والوظائف المهنية الأخرى.
6: بما في ذلك التبديل بين الصينية والإنجليزية، تصدير البيانات إلى بطاقة SD، عبر الإنترنت
الترقية، التقاط الشاشة والعديد من الوظائف العملية الأخرى.
المعلمات التقنية
|
نطاق الكشف |
10 م(فولاذ الكربون الموجة الطولية) (متطلبات الأداء المقياسي: ≥3500ملم) |
|
وضع النبض |
نبض حاد، موجة مربعة، موجة مربعة مزدوجة |
|
الجهد النبضي |
25 فولت300 فولت قابلة للتعديل 25 فولت |
|
عرض النبض |
0ns500ns قابلة للتعديل باستمرار، 10ns سرعة |
|
التخفيف |
قوية وضعيفة قابلة للتعديل |
|
تكرار النبض التردد |
أوتوماتيكية أو يدوية، قابلة للتعديل المستمر من 100 هرتز إلى 1000 هرتز، مع سرعة 10 هرتز |
|
المكاسب |
120 ديسيبل، وتيرة 0.1 ديسيبل، 1دب، 10دب |
|
عرض النطاق |
0. 1 ميغا هرتز20 ميغاهرتز |
|
مرشح الموجات |
1M ~ 5M |
|
شاشة العرض |
5.0 بوصة شاشة LCD، حجم العرض الفعلي هو 108mm طويلة و 64mm واسعة |
|
القرار |
800×480 |
|
واجهة الأداة |
LEMO-00 C5 مزدوج |
|
إنذار |
أجهزة إنذار البوابة أ، ب |
|
واجهة الإخراج |
USB من النوع C |
|
وضع الكشف |
موجة كاملة، موجة نصف إيجابية، موجة نصف سلبية، RF |
|
البوابة |
مستقلة أ، ب |
|
وضع القياس |
القمة، جانب الموجة |
|
الذاكرة |
بطاقة SD 1G |
|
حفظ المحتوى |
سجل واحد، سجل متواصل متعدد الصور (≤200 إطار) |
|
الوضع الكمي |
منحنى DAC,منحنى AVG ((DGS) |
|
الوظائف المساعدة |
دعم اللمس ، لوحة مفاتيح افتراضية ، PD سريعة شحن، مكاسب تلقائية، الذكاء ذروة، تجميد |
|
اكتشاف العيوب المعايير |
AWS D1.1/D1.5,ملاحظة/T 47013,GB/T 29712,GB/T 11345 |
|
الحجم والوزن |
183 ملم × 113 ملم × 45 ملم 780 غرام,بطارية مدرجة |
|
بطارية |
12 ساعة |
|
الوحدة |
المتر، الإمبراطورية |
|
درجة حرارة العمل |
-10 درجة مئوية55 درجة مئوية |
|
شاحن |
عامة AC(100240 فولت,5060 هرتز) |
|
القرار |
36 ديسيبل (متطلبات الأداء المترولوجي:≥26dB) |
|
النطاق الديناميكي |
40 ديسيبل (متطلبات الأداء المترولوجي:≥26dB) |
|
هامش الحساسية |
60 ديسيبل (متطلبات الأداء المترولوجي: ≥ 42dB) |
|
الخطية العمودية |
2.8٪ (متطلبات الأداء المترولوجي:≤6%) |
|
الأفقية خطية |
0.6٪ (متطلبات الأداء المترولوجي:≤2%) |
|
اللغة |
الصينية/الإنجليزية |
التكوين القياسي
|
رقم التسلسلر |
الاسم |
الرقم |
|
1 |
المضيف FD540mini |
1 |
|
2 |
المسبار (مسبار مستقيم ذو دقة عالية، مسبار زاوية) |
2 |
|
3 |
خط المسبار |
2 |
|
4 |
شاحن |
1 |
|
5 |
خط الطاقة |
1 |
|
6 |
إرشادات استخدام |
1 |
|
7 |
شهادة الامتثال |
1 |
|
8 |
بطاقة الضمان |
1 |
|
9 |
بنك الطاقة |
1 |
