تفاصيل المنتج:
|
| دقة: | دقة تصل إلى 0.01 ميكرومتر، خطأ في الإشارة ≥±10% | ||
|---|---|---|---|
| إبراز: | مستشعر TS131 لخشونة السطح,جهاز اختبار خشونة الأخدود العميق,معدات اختبار غير إتلافي مع ضمان,deep groove roughness tester,non-destructive testing equipment with warranty |
||

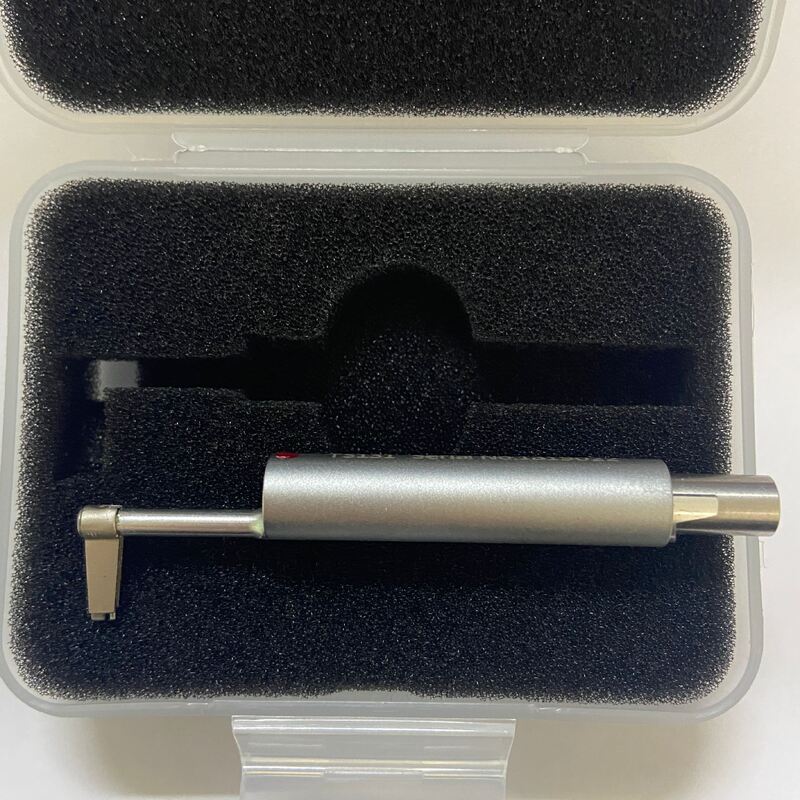

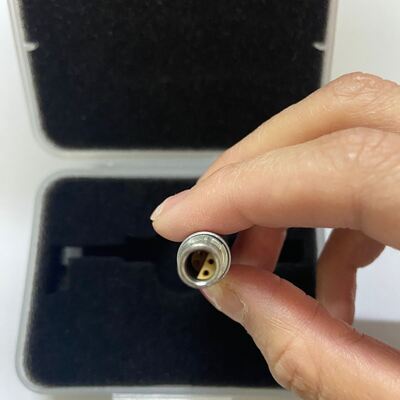

TS131 مستشعر الخامة السطحية القناة العميقة
أجهزة استشعار الخروط العميقة مناسبة لقياس خشونة سطح الخروط ذات العرض أكبر من 3 ملم وعمق أقل من 10 ملم ، أو الخطوات ذات الارتفاع أقل من 10 ملم.إنها أدوات متخصصة لقياس الأسطح الهندسية المعقدة في التصنيع الدقيقفيما يلي المعلومات الأساسية:
الخصائص الرئيسية ونطاق التطبيق
1مشهد القياس
الخنادق العميقة، الخطوات، الخنادق الضيقة والمناطق الأخرى التي لا يمكن للمستشعرات التقليدية الوصول إليها.
· متوافق مع قياس السطح المستوى والأسطواني (يتطلب الاستخدام مع منصة قياس).
2المعلمات التقنية
| متطلبات عرض الفتحة | > 3 ملم (بعض النماذج تدعم > 2 ملم) |
| الحد الأقصى لعمق الحفرة / ارتفاع الخطوة | < 10 ملم (< 3 ملم لبعض النماذج). |
| الدقة | دقة تصل إلى 0.01μm ، خطأ الإشارة ≤ ± 10% |
| القلم | مادة الماس، زاوية مخروط 90 درجة، نصف قطر الرأس 5μm، القوة القياسية < 4mN |
3مجالات التطبيق
· التصنيع الإلكتروني: اكتشاف خشونة كرات اللحام على أقواس رقاقة BGA (المتجاوزة للمعيار يمكن أن تؤدي إلى اللحام الخاطئ وتداخلات EMI).
· المعالجة الميكانيكية: أجزاء السيارات، أجزاء الدقة في مجال الطيران، القوالب، الخ.
احتياطات التشغيل
· حماية القلم: تجنب الاصطدام أثناء التثبيت ودفعه بعناية.
· المعايرة: استخدم لوحة معايرة قياسية وتأكد من أن وضع القلم يكون ضمن قسمين فوق و تحت "0" قبل القياس.
· اختيار النطاق: ابدأ من الحد الأدنى من النطاق وزياده تدريجياً عندما يحدث إنذار فوق النطاق.
